設定例  > VRRP機能(ホットスタンバイ)

設定例

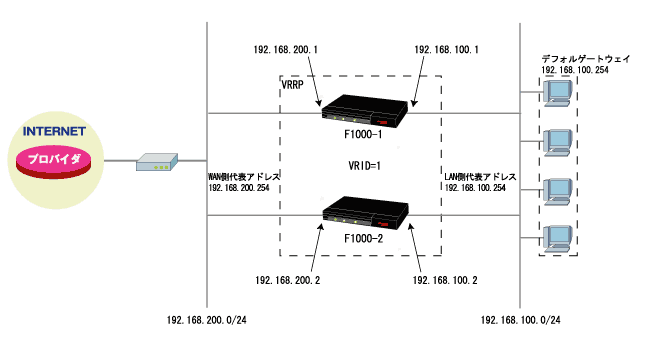

18.VRRP機能(ホットスタンバイ)




<設定データの例>
設定内容 設定コマンド名 設定項目 入力値 備考
F1000-1 LAN側IPアドレス ip address LAN側IPアドレスサブネットマスク 192.168.100.2
255.255.255.0
設定例1を参照
F1000-1 EWAN側IPアドレス ip address EWAN側IPアドレスサブネットマスク 192.168.200.2
255.255.255.0
F1000-2 LAN側IPアドレス ip address LAN側IPアドレスサブネットマスク 192.168.100.1
255.255.255.0
F1000-2 EWAN側IPアドレス ip address EWAN側IPアドレスサブネットマスク 192.168.200.1
255.255.255.0
VRRPに関する設定 ip vrrp VRRPを有効にする enable

<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)

F1000-1の設定
                                         この設定を適用したい方は

Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)
!
Router#
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェース設定モードに移行します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.100.1 255.255.255.0
Router(config-if lan 1)# vrrp 1 address 192.168.100.254
Router(config-if lan 1)# vrrp 1 preempt
Router(config-if lan 1)# vrrp 1 priority 254
Router(config-if lan 1)# exit
!
!
! EWAN1インタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# ip address 192.168.200.1 255.255.255.0
Router(config-if ewan 1)# vrrp 1 address 192.168.200.254
Router(config-if ewan 1)# vrrp 1 preempt
Router(config-if ewan 1)# vrrp 1 priority 254
Router(config-if ewan 1)# exit
!
!
! VRRP機能を有効にします。
!
Router(config)# ip vrrp enable
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y



F1000-2 Internalの設定
                                         この設定を適用したい方は

Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)
!
Router#
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェース設定モードに移行します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.100.2 255.255.255.0
Router(config-if lan 1)# vrrp 1 address 192.168.100.254
Router(config-if lan 1)# vrrp 1 preempt
Router(config-if lan 1)# vrrp 1 priority 200
Router(config-if lan 1)# exit
!
!
! EWAN1インタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# ip address 192.168.200.2 255.255.255.0
Router(config-if ewan 1)# vrrp 1 address 192.168.200.254
Router(config-if ewan 1)# vrrp 1 preempt
Router(config-if ewan 1)# vrrp 1 priority 200
Router(config-if ewan 1)# exit
!
!
! VRRP機能を有効にします。
!
Router(config)# ip vrrp enable
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
