設定例  > FITELnet F200対向で、NAT-Traversalを使用してIPsec通信をする
設定例

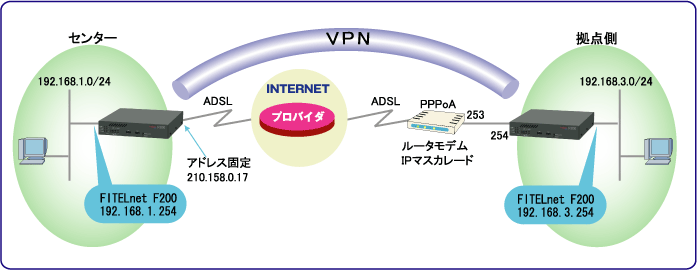

6.NAT-Traversalの構成





<プロバイダより割り振られたアドレス(アドレスは一例です)>
センタ側 210.158.0.17
拠点側 指定なし(ルータモデム)




<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は

センター側

!
!
! LAN側IPアドレスを設定します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# ip address 210.158.0.17
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
!  VPN動作モードを指定します。
!
Router(config)# vpn enable
!
!
!  Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# peer-identity host kyoten
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# nat-traversal enable
Router(config-isakmp)# exit
!
!
!  Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-256 esp-sha-hmacc
!
!
!  VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map kyoten 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host kyoten
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map kyoten
Router(config-if pppoe 1)# exit
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving



<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は

拠点側

!
!
! LAN側IPアドレスを設定します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.3.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! EWANインタフェース設定モードに移行します。
!
Router(config)# interface ewan 1
!
!
! IPアドレス/サブネットマスクを設定します。
!
Router(config-if ewan 1)# ip address 192.168.2.254 255.255.255.0
!
!
! NAT+の設定をします。
!
Router(config-if ewan 1)# ip nat inside source list 1 interface
Router(config-if ewan 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.3.0 0.0.0.255
!
!
! デフォルトルートのNextHopを192.168.2.253(ルータモデム)に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.2.253
!
!
!  VPN動作モードを指定します。
!
Router(config)# vpn enable
!
!
!  Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# my-identity kyoten
Router(config-isakmp)# peer-identity address 210.158.0.17
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# nat-traversal enable
Router(config-isakmp)# exit
!
!
!  Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-256 esp-sha-hmac
!
!
!  VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map center 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 210.158.0.17
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
Router(config)# interface ewan 1
Router(config-if ewan 1)# crypto map center
Router(config-if ewan 1)# exit
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving
