| 設定例 > IPsec通信を使用したマルチキャストルーティングを行う |

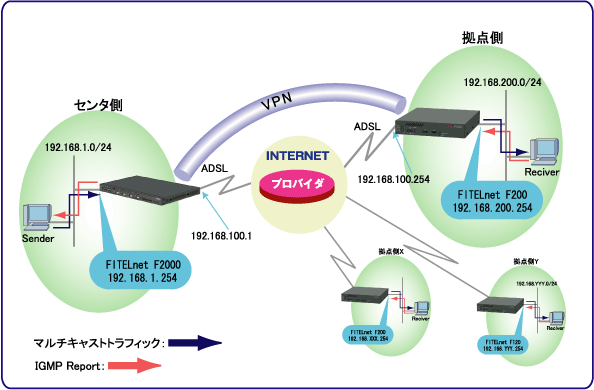

| 22．IPsec通信を使用したマルチキャストルーティング |
＜センター側 設定データの例＞
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレスサブネットマスク | 192.168.1.254 255.255.255.0 |
設定例1を参照 |
| PPPoEインタフェース | PPPoEインタフェース設定モード | pppoe server | 接続相手名称 | A-Provider | |
| pppoe account | ユーザID パスワード |
user@xxxx.ne.jp secret |
|||
| ip address | WAN側IPアドレス | 100.100.100.1 | |||
| マルチキャストを使用する | 基本設定モード | ip multicast-routing proxy | マルチキャストルーティングを行う | ip multicast-routing proxy | |
| IPsecIF1/LAN1インタフェース設定モード | ip igmp proxy | IPsecIF/LANインタフェースでマルチキャストルーティングを行う | ip igmp proxy | ||
| IPsecIF1インタフェース設定モード | ip igmp proxy-group | IGMPパケットソースアドレスをLAN 1に設定する | 10 upstream lan 1 | ||
| IPsecIF1インタフェース設定モード | ip igmp source-interface | LAN １にIGMPパケットソースアドレスを設定する | lan 1 | ||
| VPN動作モード | 基本設定モード | vpn enable | VPNを使用するかどうか | enable | |
| Phase1ポリシーの設定 | 基本設定モード | crypto isakmp policy | IKEポリシー設定モードに移行する | ポリシー番号：1 | |
| IKEポリシー設定モード | encryption | 暗号化アルゴリズム | aes 256 | ||
| IKEポリシー設定モード | hash | ハッシュアルゴリズム | sha | ||
| IKEポリシー設定モード | key | 鍵データ | secret-vpn（文字列） | ||
| IKEポリシー設定モード | peer-identity address | VPNピアのIPアドレス | 200.200.200.1 | ||
| Phase2ポリシーの設定 | 基本設定モード | ipsec transform-set | Phase2のポリシー | aes 256/hmac （Phase2ポリシー名：P2-aes256） | |
| VPNセレクタの設定 | 基本設定モード | ipsec access-list | VPNセレクタの登録 | 192.168.200.0 0.0.0.255 | |
| 基本設定モード | crypto map | VPNセレクタ設定モードに移行する | セレクタ名称：map1 | ||
| VPNセレクタ設定モード | match address | 適用するVPNアクセスリスト | 10 | ||
| VPNセレクタ設定モード | set peer address | VPNピアのIPアドレス | 200.200.200.1 | ||
| IPsecIFインタフェース設定モード | crypto map | 適用インタフェース | map1 |
この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定の設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# ip address 100.100.100.1 Router(config-if pppoe 1)# exit ! ! ! access-listを設定します。 ! Router(config)# access-list 10 permit 233.0.0.0 0.255.255.255 ! ! ! 対向ピアへのルートを設定します。 ! Router(config)# ip route 200.200.200.1 255.255.255.255 pppoe 1 ! ! ! マルチキャストの設定をします。 ! Router(config)# ip multicast-routing proxy Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# ip igmp proxy Router(config-if ipsecif 1)# ip igmp proxy-group 10 upstream lan 1 Router(config-if ipsecif 1)# ip igmp source-interface lan 1 Router(config-if ipsecif 1)# exit Router(config)# interface lan 1 Router(config-if lan 1)# ip igmp proxy Router(config-if lan 1)# exit ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# encryption aes 265 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity address 200.200.200.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set p2-aes256 esp-aes-256 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip any 192.168.200.0 0.0.0.255 Router(config)# crypto map map1 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 200.200.200.1 Router(config-crypto-map)# set security-association selector bypass mcast Router(config-crypto-map)# set transform-set p2-aes256 Router(config-crypto-map)# sa-up route interface ipsecif 1 Router(config-crypto-map)# exit Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# crypto map map1 Router(config-if ipsecif 1)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.200.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定の設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# ip address 200.200.200.1 Router(config-if pppoe 1)# exit ! ! ! access-listを設定します。 ! Router(config)# access-list 10 permit 233.0.0.0 0.255.255.255 ! ! ! ルートの設定をします。 ! Router(config)# ip route 192.168.1.0 255.255.255.0 connected ipsecif 1 Router(config)# ip route 100.100.100.1 255.255.255.255 pppoe 1 ! ! ! マルチキャストの設定をします。 ! Router(config)# ip multicast-routing proxy Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# ip igmp proxy Router(config-if ipsecif 1)# ip igmp source-interface lan 1 Router(config-if ipsecif 1)# exit Router(config)# interface lan 1 Router(config-if lan 1)# ip igmp proxy Router(config-if lan 1)# ip igmp proxy-group 10 upstream ipsecif 1 Router(config-if lan 1)# exit ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# encryption aes 265 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity address 100.100.100.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set p2-aes256 esp-aes-256 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.200.0 0.0.0.255 any Router(config)# crypto map map1 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 100.100.100.1 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# set transform-set p2-aes256 Router(config-crypto-map)# exit Router(config)# interface ipsecif 1 Router(config-if ipsecif 1)# crypto map map1 Router(config-if ipsecif 1)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
