設定例 > Pre-shared Keyを利用する場合 |

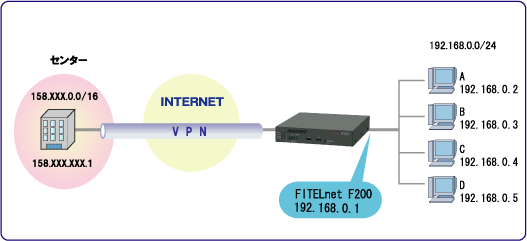

1.Pre-shared Key を利用する場合 |
<設定データの例>
設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 |
---|---|---|---|---|
VPN動作モード | 基本設定モード | vpn enable | VPNを使用するかどうか | enable |
Phase1ポリシーの設定 | 基本設定モード | crypto isakmp policy | IKEポリシー設定モードに移行する | ポリシー番号:1 |
IKEポリシー設定モード | authentication | Phase1の認証方式 | prekey | |
IKEポリシー設定モード | encryption | 暗号化アルゴリズム | aes 128 | |
IKEポリシー設定モード | hash | ハッシュアルゴリズム | sha | |
IKEポリシー設定モード | key | 鍵データ | secret-vpn(文字列) | |
IKEポリシー設定モード | my-identity | 自身のID | FITELnetF200 | |
IKEポリシー設定モード | peer-identity address | VPNピアのIPアドレス | 158.0.0.1 | |
Phase2ポリシーの設定 | 基本設定モード | ipsec transform-set | Phase2のポリシー | P2-POLICY esp-aes-256 esp-sha-hmac (Phase2ポリシー名:P2-POLICY) |
VPNセレクタの設定 | 基本設定モード | ipsec access-list | VPNセレクタの登録 | 192.168.0.0/24 → 158.0.0.0/16 のデータはIPsec |
基本設定モード | crypto map | VPNセレクタ設定モードに以降する | セレクタ名称:Tokyo | |
VPNセレクタ設定モード | match address | 適用するVPNアクセスリスト | 1 | |
VPNセレクタ設定モード | set peer address | VPNピアのIPアドレス | 158.0.0.1 | |
PPPoEインタフェース設定モード | crypto map | 適用インタフェース | Tokyo |
! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) ! ! ! VPN動作モードを指定します。 ! Router# Router# configure terminal Router(config)# vpn enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# my-identity FITELnetF200 Router(config-isakmp)# peer-identity address 158.0.0.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-256 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 158.0.0.0 0.0.255.255 Router(config)# crypto map Tokyo 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer address 158.0.0.1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map Tokyo Router(config-if pppoe 1)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
