設定例  > FITELnet F200とVPNクライアントソフトでIPsec通信をする
設定例



2.NetScreen-Remoteクライアントソフト

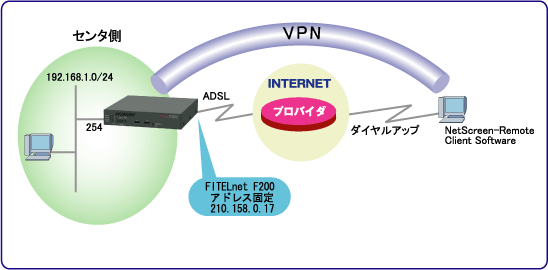

<プロバイダより割り振られたアドレス(アドレスは一例です)>
センタ 210.158.0.17

<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は

センタ

!
!
! LAN側IPアドレスを設定します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type host ※1
Router(config-if pppoe 1)# ip address 210.158.0.17 ※2
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
!  VPN動作モードを指定します。
!
Router(config)# vpn enable
!
!
!  Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption des
Router(config-isakmp)# hash md5
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# peer-identity host abc345@***.***.ne.jp
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# exit
!
!
!  Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
!
!
!  VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 peer
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map vpnclient 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host abc345@***.***.ne.jp
Router(config-crypto-map)# set transform-set P2-des-md5
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map vpnclient
Router(config-if pppoe 1)# exit
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

※1:OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。
※2:OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに+1したアドレスを設定します。
   例えば、210.169.xxx.48/29 を割り当てられた場合は、210.169.xxx.49を設定します。

クライアント
Security Policy Editorを立ち上げる
[設定画面はSecurity Policy Editor Ver.7.0.3(Build 12)]

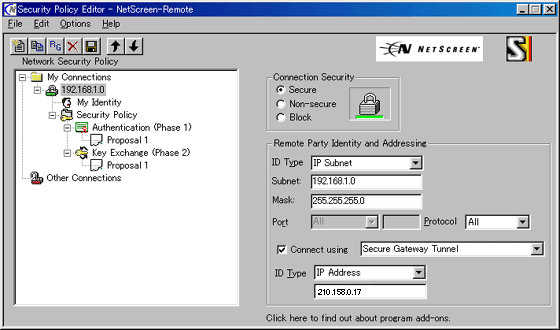

1.Security Policy の設定
 Add a new connection のアイコンをクリックして、
 Connection Security : Secureでnew connectionを作成
 Remote Party Identity and Addressing の設定
 ID Type : IP Subnetを選択
 Subnet  : 192.168.1.0を入力
 Mask    : 255.255.255.0を入力
 Protocol: Allを選択
 Connect using Secure Gateway Tunnelにチェックを入れる
 ID Type : IP Addressを選択し、210.158.0.17を入力

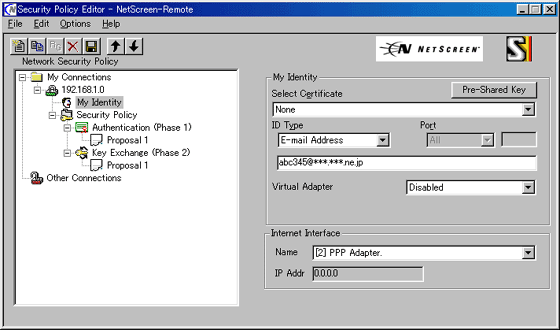

2.My Identity の設定
 Select Certificate : Noneを選択
 ID Type            : E-mail Addressを選択し、abc345@***.***.ne.jpを入力
 *ここでE-mail Addressを選択するためには、あらかじめ次のSecurity Policy の
  設定で、Negotiation Mode を Aggressive Modeにしておく必要がある。
 Internet Interface : 環境に応じて任意に設定

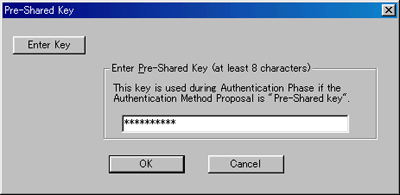

Pre-Shared Keyの設定
 Pre-Shared Keyのボタンをクリックすると、入力ウィンドウがオープンする。
 そこでEnter Keyボタンをクリックして、センター側と同じ鍵データ(secret-vpn)を
 入力する。

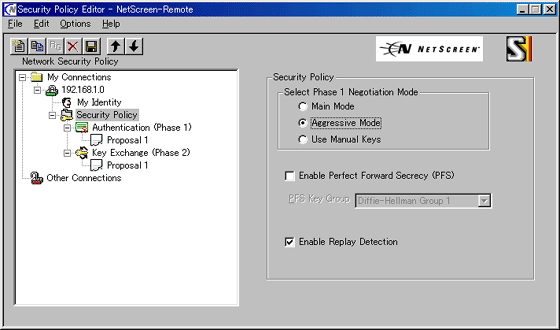

3.Security Policy の設定
 Select Phase 1 Negotiation Mode : Aggressive Modeを選択

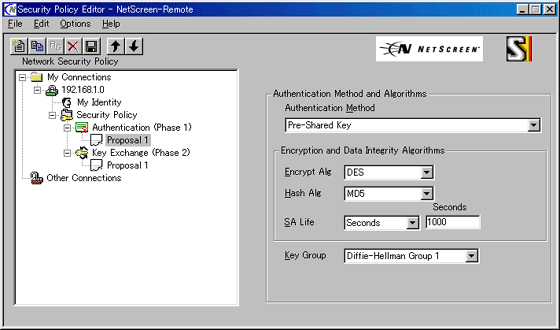

4.Authentication (Phase1) の設定
 Authentication Method : Pre-Shared Keyを選択
 Encrypt Alg           : DESを選択
 Hash Alg              : MD5を選択
 SA Life               : Secondsを選択して1000を入力
 Key Group             : Diffie-Hellman Groupe 1を選択

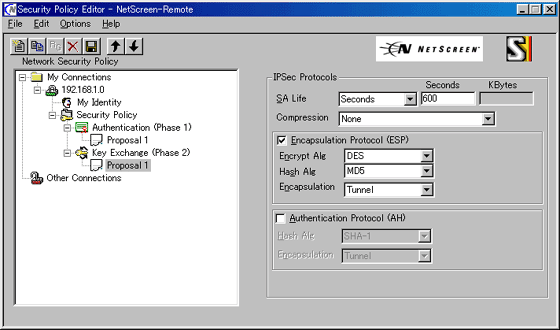

5.Key Exchange (Phase2) の設定
 SA Life       : Secondsを選択して600を入力
 Compression   : Noneを選択
 Encapsulation Protocol (ESP) はチェックを入れる
 Encrypt Alg   : DESを選択
 Hash Alg      : MD5を選択
 Encapsulation : Tunnelを選択
 Authentication Protocol (AH) はチェックしない
