| 設定例 > センタを経由して拠点間でIPsec通信をする |

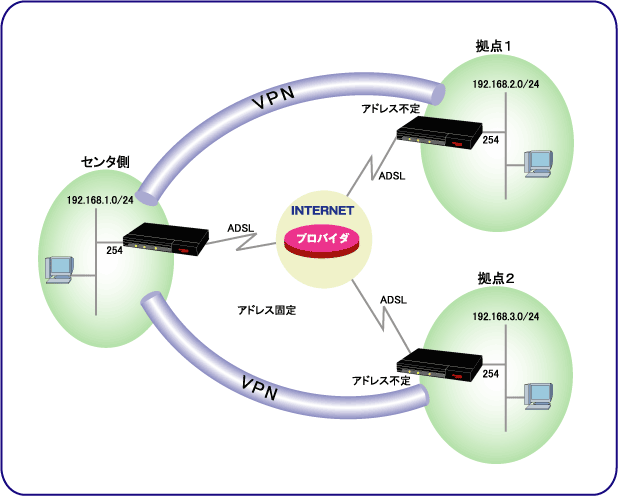

| 4．センタ（IP固定，アドレス1），拠点（IP不定） |
| センタ側 | 210.158.0.17 |
| 拠点側 | 指定なし |
この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz Router(config-if pppoe 1)# pppoe type host ※１ Router(config-if pppoe 1)# ip address 210.158.0.17 ※２ ! ! ! NAT+の設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# exit ! ! ! access-list に、変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable ! ! ! Phase1ポリシー（拠点１用）の設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity host kyoten1 Router(config-isakmp)# idtype-pre userfqdn Router(config-isakmp)# exit ! ! ! Phase1ポリシー（拠点２用）の設定を行ないます。 ! Router(config)# crypto isakmp policy 2 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity host kyoten2 Router(config-isakmp)# idtype-pre userfqdn Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-256 esp-sha-hmac ! ! ! VPNセレクタ（拠点１用、拠点２用）の設定を行ないます。 ! VPNセレクタの送信元アドレスが、192.168.0.0/22になっているところがポイントです。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.0.0 0.0.3.255 192.168.2.0 0.0.0.255 Router(config)# ipsec access-list 2 ipsec ip 192.168.0.0 0.0.3.255 192.168.3.0 0.0.0.255 Router(config)# ipsec access-list 64 bypass ip any any Router(config)# crypto map kyoten1 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer host kyoten1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# crypto map kyoten2 1 Router(config-crypto-map)# match address 2 Router(config-crypto-map)# set peer host kyoten2 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map kyoten1 Router(config-if pppoe 1)# crypto map kyoten2 Router(config-if pppoe 1)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
※１：OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe
type lan"と設定します。
※２：OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに+1したアドレスを設定します。
例えば、210.169.0.48/29 を割り当てられた場合は、210.169.0.49を設定します。
この設定を適用したい方は
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc345@***.***.ne.jp zzzyyyxxx Router(config-if pppoe 1)# pppoe type host ! ! ! NAT+の設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# exit ! ! ! access-list に、変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 1 permit 192.168.2.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! VPN動作モードを指定します。 ! Router(config)# vpn enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# my-identity kyoten1 Router(config-isakmp)# peer-identity address 210.158.0.17 Router(config-isakmp)# idtype-pre userfqdn Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-256 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! VPNセレクタの宛先が、192.168.0.0/22になっているところがポイントです。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 192.168.0.0 0.0.3.255 Router(config)# ipsec access-list 64 bypass ip any any Router(config)# crypto map center 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer address 210.158.0.17 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map center Router(config-if pppoe 1)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
