設定例
3．PPPoA接続
概要
補足・注意点
動作説明

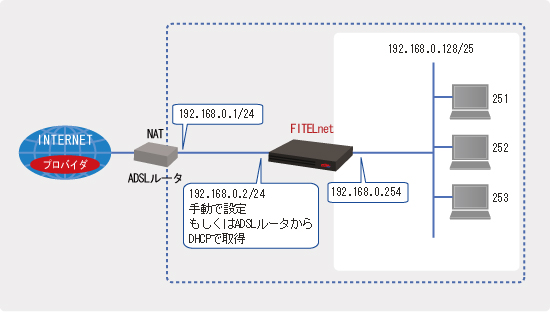

ADSLに接続しているモデム（ルータ機能あり）の配下にFITELnet-F100を設置する場合の例です。
FITELnet-F100のEWAN側のアドレスは，手動でアドレスを設定することもADSLルータからDHCPで受け取ることもできます。ただし，EWAN側アドレスとLAN側アドレスは同じアドレスをふることができませんので，LAN側には違うアドレスをふってください。
この構成でIPsecを利用する場合の注意点
IPsec通信を行うためには，ADSLに接続しているモデム（ルータ機能あり）のNAT機能（IPマスカレード）で「ESPパケットをNATの対象とする(IPsecパススルー機能を使う)」ことが必要になります。
ADSLルータの仕様・設定に関しましては，お客様がお使いのモデムの各メーカ・ご契約の各サービス事業者にご確認ください。
設定データの例
アドレス手動設定の場合
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.254 | 設定例1を参照 |
| サブネットマスク | 255.255.255.128 | ||||
| WAN側IPアドレス | EWANインタフェース設定モード | ip address | IPアドレス | 192.168.0.2 | |
| サブネットマスク | 255.255.255.0 | ||||
| デフォルトルート | 基本設定モード | ip route | 通知されたデフォルトゲートウェイ | 192.168.0.1 | |
| ProxyARP機能 | EWANインタフェース設定モード | ip proxy-arp | ProxyARP機能を使用する | なし | |
| ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
| 基本設定モード | proxydns default name-server | IPv4のDNSサーバのIPアドレス | 158.0.0.1 | ※ | |
| 158.0.0.2 |
| ※ | ： | 実際のIPアドレスはご契約のサービス事業者(ISP等)にご確認ください |
設定データの例
DHCPクライアントの場合
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.254 | 設定例1を参照 |
| サブネットマスク | 255.255.255.128 | ||||
| WAN側IPアドレス | EWANインタフェース設定モード | ip address | DHCPクライアント機能 | dhcp | |
| DHCP識別子 | （指定がなければ入力しない） | ||||
| ProxyARP機能 | EWANインタフェース設定モード | ip proxy-arp | ProxyARP機能を使用する | なし | |
| ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
| proxydns default name-server | IPv4のDNSサーバのIPアドレス | 158.0.0.1 | ※ | ||
| 158.0.0.2 |
| ※ | ： | 実際のIPアドレスはご契約のサービス事業者(ISP等)にご確認ください |
WEB設定の例
アドレス手動設定の場合
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| インタフェース設定 | LAN側設定 | LAN側IPアドレス | 192.168.0.254 | |
| サブネットマスク | 255.255.255.128 | |||
| DHCPサーバ機能 | 使用しない | |||
| 【送信】 | 送信ボタンを押します | |||
| EWAN1 マニュアル設定 |
WAN側IPアドレス | 192.168.20.1 | ||
| サブネットマスク | 255.255.255.0 | |||
| 【送信】 | 送信ボタンを押します | |||
| ルーティングプロトコルの設定 | スタティックルーティング | 通信先指定 | 0.0.0.0/0 | |
| 中継先指定 | ||||
| IPアドレス指定 | 192.168.0.1 | 通知されたデフォルトゲートウェイ | ||
| 【送信】 | 送信ボタンを押します | |||
| 各種機能 | 簡易DNS | 簡易DNS機能 | IPv4のみ | |
| 【送信】 | 送信ボタンを押します | |||
| 中継先DNS IPアドレスの設定 中継先DNS IPアドレス |
プライマリアドレス 158.0.0.1 |
|||
| セカンダリアドレス 158.0.0.2 |
||||
| 【送信】 | 送信ボタンを押します | |||
| 装置の再起動 | 装置の再起動をする | 【送信】 | ※ | |
| ★ | ： | ProxyARPに関する設定が、WEB設定画面にはありませんので、以下のコマンドで、別途設定する必要があります。Router# configure terminal Router(config)# interface ewan 1 Router(config-if ewan 1)# ip proxy-arp Router(config-if ewan 1)# exit |
| ※ | ： | 設定を有効にするために、装置の再起動を行います。 |
WEB設定の例
DHCPクライアントの場合
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| インタフェース設定 | LAN側設定 | LAN側IPアドレス | 192.168.0.254 | |
| サブネットマスク | 255.255.255.128 | |||
| 【送信】 | 送信ボタンを押します | |||
| EWAN1 DHCPクライアント |
【送信】 | 何も設定せずに送信ボタンを押します | ||
| 各種機能 | 簡易DNS | 簡易DNS機能 | IPv4のみ | |
| 【送信】 | 送信ボタンを押します | |||
| 中継先DNS IPアドレスの設定 中継先DNS IPアドレス |
プライマリアドレス 158.0.0.1 |
|||
| セカンダリアドレス 158.0.0.2 |
||||
| 【送信】 | 送信ボタンを押します | |||
| 装置の再起動 | 装置の再起動をする | 【送信】 | ※ | |
| ★ | ： | ProxyARPに関する設定が、WEB設定画面にはありませんので、以下のコマンドで、別途設定する必要があります。Router# configure terminal Router(config)# interface ewan 1 Router(config-if ewan 1)# ip proxy-arp Router(config-if ewan 1)# exit |
| ※ | ： | 設定を有効にするために、装置の再起動を行います。 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
アドレス手動設定の場合
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.254 255.255.255.128 Router(config-if lan 1)# exit ! ! ! EWANインタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 ! ! ! IPアドレス／サブネットマスクを設定します。 ! Router(config-if ewan 1)# ip address 192.168.0.2 255.255.255.0 ! ! ! ProxyARP機能の設定をします。 ! Router(config-if ewan 1)# ip proxy-arp ! ! ! 基本設定モードに戻ります。 ! Router(config-if ewan 1)# exit ! ! ! デフォルトルートを設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.0.1 ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 Router(config)# proxydns default name-server v4 158.0.0.1 158.0.0.2 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
DHCPクライアントの場合
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.0.254 255.255.255.128 Router(config-if lan 1)# exit ! ! ! EWANインタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ! ! ! DHCPクライアントを使用する設定をします。 ! Router(config-if ewan 1)# ip address dhcp ! ! ! ProxyARP機能の設定をします。 ! Router(config-if ewan 1)# ip proxy-arp ! ! ! 基本設定モードに戻ります。 ! Router(config-if ewan 1)# exit ! ! ! ProxyDNS機能の設定をします。 ! Router(config)# proxydns mode v4 Router(config)# proxydns default name-server v4 158.0.0.1 158.0.0.2 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
