FITELnet FX201は、これまで培った高度な技術やノウハウを凝縮し、クラス最高レベルの機能・性能を実現しつつ、1G/10Gマルチレート36 ポートに対応し、多様なサービスに対して高収容を可能にします。大規模企業ネットワークやデータセンタ、通信事業者の商用ネットワークまで、幅広くお使いいただけます。
特長
10G uplink/downlink多重、10〜100Gレンジ帯域に適応
19インチラック1Uサイズの筐体で、1G/10Gのマルチレートギガビットイーサネットを36ポート搭載しています。10Gのuplink/downlink多重やUplink 10GでNポートLAG冗長に適応できます。全ポートにおいて、ファイバ以外にメタル線(10/100/1000Base-T)も選択可能です。
キャリアグレードのFITELnet FX1搭載機能を踏襲
FITELnet FX1に搭載されている機能を踏襲しており、キャリアサービスで用いられるMPLS（注1）IP-VPN機能をはじめ、L2GW(Gateway)機能、豊富なIPsec機能をサポートしています。
IPsecにおいては最大20,000セッション、スループット最大16Gbpsを実現しています。
IPsecの瞬時切替を実現するIPsec HA（注2）機能もサポートしており、MPSA（注3）機能のセンタ装置としての機能に関してもエンハンスでサポートする予定です。
（注1） MPLS(Multi Protocol Label Switching)：VPN（Virtual Private Network）を構築する方法の一つです。パケットにラベル[label]という識別子を付加し、高速な転送を実現します。IP-VPNサービスのバックボーンネットワークに広く採用されています。
（注2） IPsec HA：VRRP等により機器冗長を行う際にIPsecの制御情報を機器間で共有することにより、機器停止時においてもIPsec接続の継続性を向上する技術です。
（注3） MPSA(Multi-point Security Association)：大規模なIPsec網における設定の煩雑さ・スケーラビリティ・遅延といった課題を解消し、拠点間通信に必要な情報をMPSAサーバがすべてコントロールする、SDN(Software Defined Networking)の概念を取り入れた、IPsec拡張方式です。多数拠点のVPNを構築する際の設定による手間を減らすことを可能とします。
L2 Gateway、IPsec HA、MPSAの各機能については、FX1のページに技術説明がございますので、ご参照ください。
FITELnet FX1製品ページ
仕様詳細
| 項目 | FITELnet FX201 | |
|---|---|---|
| インタフェース | 中継インタフェース | 1G/10G Multi rate（SFP/SFP+） x 36 （10GBASE-SR、10GBASE-LR、10GBASE-T、1000BASE-SX、1000BASE-LX、10/100/1000BASE-T） |
| 管理インタフェース | 10/100/1000BASE-T×1 | |
| インタフェース（USB） | 外部メモリ | USBメモリ×1 |
| サポートプロトコル | IPv4/IPv6 | |
| ルーティングプロトコル | スタティック、RIPv2、BGP4、OSPFv2、BGP4+、OSPFv3 | |
| IPv4 | 論理インタフェース | 6,094 |
| ルーティングテーブル | 500,000 | |
| IPv6 | 論理インタフェース | 6,094 |
| ルーティングテーブル | 300,000 | |
| ARPテーブル数 | 65,535 | |
| BGP | ピア数 | 4,000（注1） |
| Route Reflector | ○ | |
| loopbackインタフェース | 10,000 | |
| マルチキャスト | ― | |
| DHCPv4 | サーバー/クライアント/リレーエージェント | |
| DHCPv6 | サーバー/クライアント/リレーエージェント | |
| 冗長機能 | 装置冗長 | VRRP、IPsec HA、L2冗長（エンハンス）、L2TPv3 HA（エンハンス） |
| 回線冗長 | Link Aggregation（IEEE802.1AX） | |
| 監視プロトコル | BFD、IPv4/IPv6 Survey（注2） | |
| ISSU | ― | |
| ファイアウォール | パケットフィルタリング | ○ |
| 学習フィルタリング | ○ | |
| アドレス変換（NAT） | NAT、NAT+（PLUS）、NATスタティック、NAT+（PLUS）スタティック、VRF Aware NAT | |
| NATテーブル数 | 1,000,000 | |
| MACフィルタ | unknown/mcast/bcastフレームのフィルタ可能 | |
| ポリシールーティング | ○ | |
| QoS | クラス識別（IPフレーム） | アドレス、プロトコル、ポート番号、Precedence/ToS/DSCP/TC、フローラベル、TCPフラグ、フラグメント、802.1pプライオリティ、ICMPタイプ・コード |
| クラス識別（Etherフレーム） | Stagプライオリティ、Ctagプライオリティ、Unknownユニキャスト、L2 Multicast、L2 Broadcast | |
| アクション | Precedence/DSCP/TC指定、送信キュー指定、廃棄優先度指定、ポリシング指定 | |
| キューイング/帯域制御/優先制御 | CBQ/PRIQ/WFQ | |
| クラシファイ | 128,000 | |
| キュー | ソフトQos 32,000（ポート当たり） ハードQoS 252（全ポート合計） |
|
| シェーパ | ソフトQos 4,000（ポート当たり） ハードQoS 252（全ポート合計） |
|
| ポリサ | 32,000 | |
| スケジューラ階層 | 4 | |
| その他 | フレーム長補正 | |
| VLAN数 | ポートVLAN | 16,384（ポートVLANとタグVLANの合算） |
| タグVLAN | 16,384（ポートVLANとタグVLANの合算） | |
| QinQ | IEEE802.1Q、IEEE802.1ad | |
| ProxyDNS | ○ | |
| NTPサーバ | ○（IPv4/IPv6） | |
| NTPクライアント | ○（IPv4/IPv6） | |
| VRF数 | 4,000 | |
| VPN（MPLS） | サポートプロトコル | LDP、 MP-BGP、RSVP-TE、VPLS |
| ラベルパス | ILM 200,000、 FTN 400,000、L3-VPN / L2-VPN | |
| VPN（Segment Routing） | サポートプロトコル | SRv6、SR-MPLS（エンハンス） |
| VPN（IPsec） | プロトコル | IPv4/IPv6 over IPv4/IPv6 |
| カプセル化方式 | ESPトンネルモード | |
| 暗号化方式 | DES、3DES、AES（128,192,256）、NULL | |
| ハッシュ方式 | MD5、SHA-1、SHA-2 | |
| DH | グループ1,2,5,14,15 | |
| 鍵交換 | IKEv1、IKEv2 | |
| PKI | RSA Signature（X.509V3）、CRL | |
| IPsec-HA | ○ | |
| PFS | ○ | |
| NAT Traversal |
○（IKEv1 draft-ietf-ipsec-Ike-00.txt, draft-ietf-ipsec-nat-t-ike-03.txt, RFC3947） |
|
| MPSA機能 | コントローラ機能・クライアント機能 | |
| IPsec-PE機能 | ○ | |
| 対地登録（peer）数 | 20,000（注3） | |
| トンネル（selector）数 | 20,000 | |
| トンネリング機能 | MAP-E BR、6RD BR | 2,000（6RD BRはエンハンス） |
| IPinIP | 2,000 | |
| DS-Lite | ― | |
| LW4o6 | ― | |
| GRE | 2,000 | |
| EtherIP | 20,000（MAC学習機能あり）（注4） | |
| L2TPv3 | 20,000（MAC学習機能あり）（注4） | |
| L2TPv2 over IPsec | エンハンス | |
| L2 | MAC学習数 | 600,000（注5） |
| Bridge | 6,096 | |
| L2トンネル | L2TPv3、EtherIP、VPLS（LDP方式）、VXLAN、EVPN-MPLS、エンハンス（L2TPv2、EVPN-VXLAN） | |
| sFlow | ○ | |
| 保守運用機能 | SNMP（v1/v2）、SYSLOG、ping、telnet、traceroute、SSHv1、SSHv2、SCP、SFTP、FTP、NTP、RADIUS、TACACS+ ハードウエア自律監視機能、イベントアクション機能 |
|
| ログ | syslog、eventlog、command-log、event-action log 装置内メモリ保存（RESET時は保持、電源OFF時は消去）、外部メモリ保存（USBメモリ）、SYSLOG送信 |
|
| ファームウェア/コンフィグ | ファームウェア2面/コンフィグは ASCIIファイル形式で内蔵SDカード、ftpサーバなどに保存 | |
| 付加機能鍵 | ○ | |
| コンソールポート | 1ポート（RJ-45） | |
| 電源 | 電圧 | DC 48V（入力部：専用コネクタ） AC90V〜250V（入力部: ACインレット）（注6） |
| 消費電力（二重化時） | 141.5W（DC），155.0W（AC） | |
| 冗長 | 二重化対応 | |
| 環境条件（動作時） | 温度 | 0〜45℃ |
| 湿度 | 15〜85%（結露なきこと） | |
| 放熱 | FAN（背面排気） | |
| EMI | VCCI ClassA、VCCI-CISPR 32:2016（Class A） | |
| 外形寸法 | 430mm（W）×480mm（D）×43.5mm（H） 1RU |
|
| 質量 | 10Kg以下 | |
（注1） 条件により異なります。詳細はお問い合わせください。
（注2） icmp によるネットワーク上の端末、ルータ等を監視する機能です。スティックルート及びBGPと連携して監視ノード故障時に経路の高速切替えが可能です。
（注3） MPSA使用の際、1MPSA内の最大対地数は4000となります。
（注4） IPsecと併用する際、最大対地数は12,000となります。
（注5） L2冗長使用の際、最大学習数は300,000となります。
（注6） 本体同梱の電源ケーブルは定格AC100V 〜 125V です。AC200V でご利用を希望されるお客様は、弊社にお問い合わせください。
外観

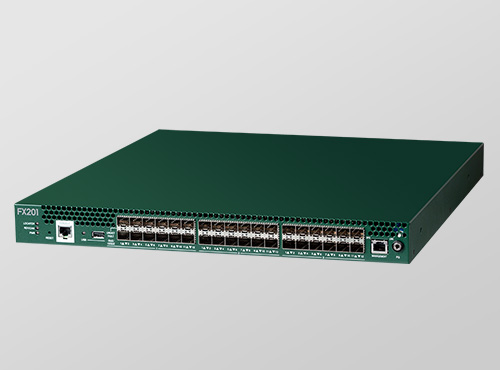

FX201
AC電源筐体 正面

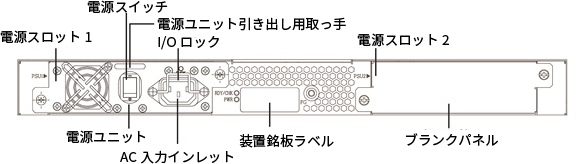

AC電源筐体 背面
FX201
DC電源筐体 正面

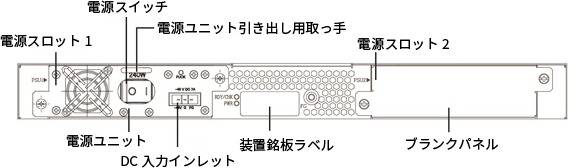

DC電源筐体 背面
