> FITELnetトップ > 設定例集 > ISDN回線を使う設定例
・ISDN回線を使って2つのLANを接続する設定 ・ISDN回線でセンターに接続し、インターネットへの通信はセンター経由で行う設定 ・Proxy ARPを使用して2拠点間の接続を行う設定 ・NAT+(IPマスカレード)とISDN回線を使ってインターネットに接続する設定 |

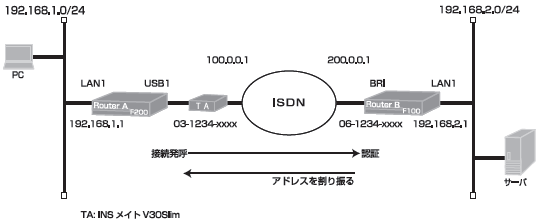

ISDN回線を使って2つのLANを接続する設定説明
ネットワーク192.168.1.0/24とネットワーク192.168.2.0/24をISDN回線で接続します。Router_A(F60,F200)ではISDN-TAを利用します。 相手のネットワークへの経路情報は、スタティックルーティングで設定します。 ※USB-TAを利用する場合の注意点 ・着信には対応しておらず、発信専用となります。 ・MP接続には対応していません。 ・2箇所同時接続には対応していません。 構成
|
ISDN回線でセンターに接続し、インターネットへの通信はセンター経由で行う設定説明
ネットワーク192.168.1.0/24とネットワーク192.168.2.0/24をISDN回線で接続します。Router_A(F60,F200)ではISDN-TAを利用します。 相手のネットワークへの経路情報は、デフォルトルートで設定します。 ※USB-TAを利用する場合の注意点 ・着信には対応しておらず、発信専用となります。 ・MP接続には対応していません。 ・2箇所同時接続には対応していません。 構成
|
Proxy ARPを使用して2拠点間の接続を行う設定説明
ネットワーク192.168.1.0/24と、その一部分のIPアドレスを持つネットワーク192.168.1.240/28をProxy ARPを使用して接続します。Router Bではデフォルトルートを設定してRouter Aに向けておきます。 Router Aは、自身が中継すべき相手のIPアドレスに対するARP要求を受信すると、代理で応答します。 Router AではRouter B側のネットワークへのスタティックルートを設定します。 ip route 192.168.1.240 255.255.255.240 dialer1のように設定すると、192.168.1.255というブロードキャストパケットをRouter Bに送信するため、この例ではホストルートで設定しています。 Router_A(F60,F200)ではISDN-TAを利用します。 ※USB-TAを利用する場合の注意点 ・着信には対応しておらず、発信専用となります。 ・MP接続には対応していません。 ・2箇所同時接続には対応していません。 構成
|
NAT+(IPマスカレード)とISDN回線を使ってインターネットに接続する設定説明
ISDN回線を利用してプロバイダ接続によりインターネットにアクセスする設定です。
Router_A(F60,F200)ではISDN-TAを利用します。構成
|
