設定例

USBデータ通信端末をルータモードで使用する
対象装置：F70/F71/F220/F221/F225/F310/F220 EX/F221 EX

概要

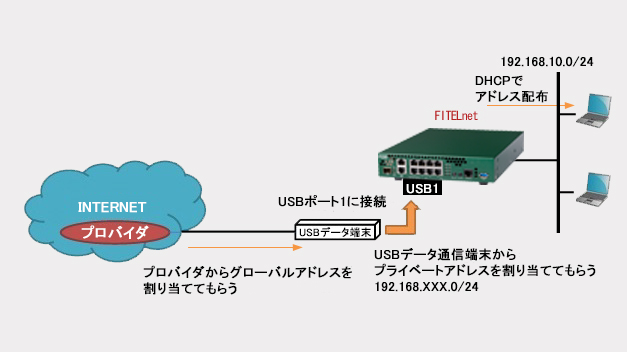

USBデータ通信端末をルータモード（USB Ethernet）で使用する設定例です。
※USBデータ通信端末の契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります。

USBデータ通信端末をルータモードで使用する場合、port-channel インタフェースにはUSBデータ通信端末からDHCPを使用してプライベートアドレスが自動的に割り当てられます。
USBデータ通信端末側の設定でUSB Ethernetインタフェースに割り当てられるアドレスはデフォルトで以下の通りとなっております（ユーティリティで変更可能）。

コマンド設定の例

設定例：USBデータ通信端末をルータモードで使用する

この設定を利用したい方は

データ通信端末機種について

ルータモードでは、以下のデータ通信端末機種をご利用いただけます。

メーカ	通信端末	対応ファームウェア ^※1	ネットワークアドレス
富士ソフト	FS040U	F70/F71 V01.02(00)以降 F220/F221 V01.04(00)以降	192.168.200.0/24

※1 ：F220 EX/F221 EXの対応ファームウェアについては弊社にお問い合わせください。

FITELnet本体側は上記アドレス空間以外のネットワークアドレスを使用する必要があります。

また、USBデータ通信端末をルータモードで使用する場合、FITELnet本体とUSBデータ通信端末で2回NAT変換が行われる構成となります。このため、IPsec機能を利用する場合はNAT-Traversal機能を使用する必要があります。
NAT-Traversal機能につきましては、こちらをご参照ください。

設定データの例

設定内容	設定モード	設定コマンド名	設定項目	入力値	備考
LAN側IPアドレス	Port-channelインタフェース設定モード	ip address	IPアドレス	192.168.10.1
LAN側IPアドレス	Port-channelインタフェース設定モード	ip address	サブネットマスク	255.255.255.0
デフォルトルート	基本設定モード	ip route	宛先ネットワークアドレス	0.0.0.0
			マスク	0.0.0.0
			インタフェース名	dhcp port-channel 2
ProxyDNS機能	基本設定モード	dns-server ip enable	IPv4のDNS機能を使用する	ip
		proxydns domain	中継先インタフェース	any * any dhcp port-channel 2
		proxydns address	中継先インタフェース	any dhcp port-channel 2
NAT+を使用する	基本設定モード	ip nat	list番号	1
			送信元アドレス	192.168.10.0
			Wildcardマスク	0.0.0.255
	Port-channelインタフェース設定モード	ip nat inside source	変換前	list 1
	Port-channelインタフェース設定モード	ip nat inside source	変換後	interface
DHCPクライアント機能	Port-channelインタフェース設定モード	ip dhcp service	種別	client	USB通信ドングルからプライベートアドレスを取得するための設定
DHCPサーバ機能	基本設定モード	server-profile	プロファイル名	DHCP-SERVER-PROF
	Port-channelインタフェース設定モード	service	DHCPサーバ機能を使用する	ip dhcp service server
	DHCPサーバプロファイル設定モード	address	配布する先頭アドレス	192.168.10.2
		address	配布する最終アドレス	192.168.10.254
		dns	DNSサーバのIPアドレス	192.168.10.1
		gateway	デフォルトルータのIPアドレス	192.168.10.1

<pre>
access-list 100 permit udp any eq 67 any eq 68
access-list 111 deny udp any eq 135 any
access-list 111 deny udp any any eq 135
access-list 111 deny tcp any eq 135 any
access-list 111 deny tcp any any eq 135
access-list 111 deny udp any range 137 139 any
access-list 111 deny udp any any range 137 139
access-list 111 deny tcp any range 137 139 any
access-list 111 deny tcp any any range 137 139
access-list 111 deny udp any eq 445 any
access-list 111 deny udp any any eq 445
access-list 111 deny tcp any eq 445 any
access-list 111 deny tcp any any eq 445
access-list 112 deny ip 192.168.100.0 0.0.0.255 any
access-list 112 permit icmp any 192.168.100.0 0.0.0.255
access-list 113 spi tcp any any eq ftp
access-list 113 spi tcp any any eq ftp-data
access-list 113 spi tcp any any eq www
access-list 113 spi udp any any eq domain
access-list 113 spi tcp any any eq smtp
access-list 113 spi tcp any any eq pop3
access-list 113 spi tcp any any eq 587
access-list 113 spi tcp any any
access-list 113 spi udp any any
access-list 114 permit ip any any
access-list 115 deny ip any any
!
ip route 0.0.0.0 0.0.0.0 dhcp port-channel 2
ip name-server 127.0.0.1
!
ip dhcp server-profile DHCP-SERVER-PROF
 address 192.168.10.2 192.168.10.254
 dns 192.168.10.1
 gateway 192.168.10.1
exit
!
ip nat list 1 192.168.10.0 0.0.0.255
!
logging buffer level informational
!
aaa authentication login default local
aaa authorization exec default local
!
username guest password guest-secret
!
hostname FITELnet
!
interface GigaEthernet 1/1
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/2
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/3
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/4
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/5
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/6
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/7
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface GigaEthernet 1/8
 vlan-id 1
 bridge-group 1
 channel-group 1
exit
!
interface Port-channel 1
 ip dhcp service server
 ip dhcp server-profile DHCP-SERVER-PROF
 ip address 192.168.10.1 255.255.255.0
exit
!
interface Port-channel 2
 ip dhcp service client
 ip nat inside source list 1 interface
exit
!
interface USB-Ethernet 1
 channel-group 2
 ip access-group 100 in
 ip access-group 111 out
 ip access-group 112 in
 ip access-group 113 out
 ip access-group 114 out
 ip access-group 115 in
 ip access-group spi ftp-data enable
exit
!
dns-server ip enable
!
proxydns domain 1 any * any dhcp port-channel 2
proxydns address 1 any dhcp port-channel 2
!
end
</pre>
