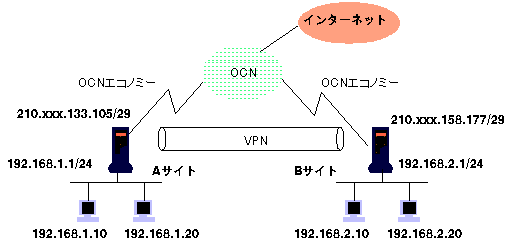

VPN接続例3(専用線−専用線接続(装置NAT使用))


OCNエコノミーなど,専用線でインターネットに接続しているMUCHO-EV間でVPN通信を行います。
さらに,外部のインターネットとの通信は通常に行います。

vpn-setuzoku-rei
【パターン1】

  • AサイトのMUCHO-EVの設定
    conf#wan hsd(128kbpsを利用する場合は、wan hsd 128 とする)
    conf#interface lan addr=192.168.1.1,255.255.255.0
    conf#interface isdn1 down
    conf#interface hsd addr=210.xxx.133.105 remote=0.0.0.0
    conf#ipripstatic delete all
    conf#ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
    conf#nat natp if=hsd
    conf#vpn on
    conf#vpnikepolicy add id=1
    (→※ファームウェアV20.30以前の場合は,このコマンドは不要)
    conf#vpnpeer add addr=210.xxx.158.177 key=a,aabbccddeeffgg nat=off ikepolicy=1
    (→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
    conf#vpnpolicy add id=1 encr=des auth=hmac-md5
    conf#vpnselector add id=1 dst=192.168.2.0,255.255.255.0 src=192.168.1.0,255.255.255.0 dstif=hsd type=ipsec peeraddr=210.xxx.158.177 policy=1
    conf#vpnselector add id=32 dst=all src=all type=bypass
    conf#exit
    configuration modified. save OK ? (y/n): y
    please reset#reset
    Do you want to continue (y/n)?: y

    この設定をWEB画面からする場合

  • BサイトのMUCHO-EVの設定
    conf#wan hsd(128kbpsを利用する場合は、wan hsd 128 とする)
    conf#interface lan addr=192.168.2.1,255.255.255.0
    conf#interface isdn1 down
    conf#interface hsd addr=210.xxx.158.177 remote=0.0.0.0
    conf#ipripstatic delete all
    conf#ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
    conf#nat natp
    conf#vpn on
    conf#vpnikepolicy add id=1
    (→※ファームウェアV20.30以前の場合は,このコマンドは不要)
    conf#vpnpeer add addr=210.xxx.133.105 key=a,aabbccddeeffgg nat=off ikepolicy=1
    (→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
    conf#vpnpolicy add id=1 encr=des auth=hmac-md5
    conf#vpnselector add id=1 dst=192.168.1.0,255.255.255.0 src=192.168.2.0,255.255.255.0 dstif=hsd type=ipsec peeraddr=210.xxx.133.105 policy=1
    conf#vpnselector add id=32 dst=all src=all type=bypass
    conf#exit
    configuration modified. save OK ? (y/n): y
    please reset#reset
    Do you want to continue (y/n)?: y

    この設定をWEB画面からする場合
    【パターン2】

  • AサイトのMUCHO-EVの設定
    conf#wan hsd(128kbpsを利用する場合は、wan hsd 128 とする)
    conf#interface lan addr=192.168.1.1,255.255.255.0
    conf#interface isdn1 down
    conf#interface hsd addr=210.xxx.133.105 remote=0.0.0.0
    conf#ipripstatic delete all
    conf#ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
    conf#nat natp if=hsd
    conf#vpn on
    conf#vpnikepolicy add id=1
    (→※ファームウェアV20.30以前の場合は,このコマンドは不要)
    conf#vpnpeer add addr=210.xxx.158.177 key=a,aabbccddeeffgg nat=off ikepolicy=1
    (→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
    conf#vpnpolicy add id=1 encr=des auth=hmac-sha
    conf#vpnselector add id=1 dst=192.168.2.0,255.255.255.0 src=192.168.1.10,255.255.255.255 dstif=hsd type=ipsec peeraddr=210.xxx.158.177 policy=1
    conf#vpnselector add id=32 dst=all src=all type=bypass
    conf#exit
    configuration modified. save OK ? (y/n): y
    please reset#reset
    Do you want to continue (y/n)?: y

    この設定をWEB画面からする場合

  • BサイトのMUCHO-EVの設定
    conf#wan hsd(128kbpsを利用する場合は、wan hsd 128 とする)
    conf#interface lan addr=192.168.2.1,255.255.255.0
    conf#interface isdn1 down
    conf#interface hsd addr=210.xxx.158.177 remote=0.0.0.0
    conf#ipripstatic delete all
    conf#ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
    conf#nat natp if=hsd
    conf#vpn on
    conf#vpnikepolicy add id=1
    (→※ファームウェアV20.30以前の場合は,このコマンドは不要)
    conf#vpnpeer add addr=210.xxx.133.105 key=a,aabbccddeeffgg nat=off ikepolicy=1
    (→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
    conf#vpnpolicy add id=1 encr=des auth=hmac-sha
    conf#vpnselector add id=1 dst=192.168.1.10,255.255.255.255 src=192.168.2.0,255.255.255.0 dstif=hsd type=ipsec peeraddr=210.xxx.133.105 policy=1
    conf#vpnselector add id=32 dst=all src=all type=bypass
    conf#exit
    configuration modified. save OK ? (y/n): y
    please reset#reset
    Do you want to continue (y/n)?: y

    この設定をWEB画面からする場合
