【仕様】

機能		MUCHO-ST	MUCHO-PS	MUCHO-FR
WAN	ディジタル専用線	1ポート （64kbpsもしくは128kbps切替）	−	−
	ISDN	1ポート （専用線と切替）	1ポート	−
	フレームリレー	−	−	1ポート （64kbpsもしくは128kbps切替）
LAN	10BASE-T	2ポート （1ポートはHUB-TERMをスイッチで切替）	1ポート （HUB-TERMをスイッチで切替）	2ポート （1ポートはHUB-TERMをスイッチで切替）
中継機能	サポートプロトコル	IP	IP	IP
	ルーティングプロトコル	RIP,スタティック	RIP,スタティック	RIP,スタティック
	CIDR対応（VLSM）	○	○	○
データ圧縮（Stac LZS）		○	−	−
TCP/IPヘッダ圧縮（VJ Compress）		○	○	−
アドレス変換（「NAT＋（plus）」機能）		○	○	−
DHCPサーバ		○	−	○
ISDN接続契機	トラフィック	○	○	−
	手動	○	○	−
ISDN複数相手接続		○（20箇所）	○（2箇所）	−
ISDN同時2箇所接続		○	−	−
トラフィック分散	MP	○	○	−
フレームリレー	DLCI数	−	−	最大32
	PVC間中継機能	−	−	○
	輻輳制御	−	−	FECN,BECN, CLLM
	InverseARP	−	−	○
	PVC状態確認	−	−	○
	準拠仕様	−	−	JT-Q922付属資料A JT-Q933付属資料A RFC 1490
保守機能	TELNETサーバ	○	○	○
	SNMP	○	−	○
	FTPサーバ	○	○	○
	ping	○	○	○
	Trace Route	○	○	○
セキュリティ	発信者番号通知	○	○	−
	CHAP	○	○	−
	PAP	○	○	−
	パケットフィルタリング	アドレス，プロトコル，ポート番号，インタフェース	アドレス，プロトコル，ポート番号，インタフェース	アドレス，プロトコル，ポート番号，インタフェース
課金監視機能	相手連続リミッタ	○	−	−
	装置連続リミッタ	○	○	−
設定支援	Windows95上での設定	○	○	予定

（○：サポート、−：未サポート）

• ACアダプタ付属
• DTE/DCE切替スイッチにより、HUBとのカスケード接続が可能
• 回線終端ON/OFFスイッチにより、ISDNのバス配線にも柔軟に対応
• 標準価格　
  MUCHO-ST　88,800円（税別）
  MUCHO-PS　69,800円（税別）
  MUCHO-FR　88,800円（税別）

  「ムーチョ」コンソール用ケーブル（別売）

  D-Sub　9pin-25pinクロス1m　MCC-925　標準価格　3,700円（税別）

  D-Sub　9pin- 9pinクロス1m　MCC-909　標準価格　3,000円（税別）

  DSUは内蔵しておりません。別途ご用意ください。



  MUCHOに同梱されている品名

  同梱品名	数量
  本体	１個
  電源アダプタ	１個
  ツイストペアケーブル（RJ-45コネクタ付回線接続用）約3m	１本
  構成定義情報設定ユーティリティ　セットアップディスク（Windows95用）	２枚
  取扱説明書	１冊
  保証書	１枚

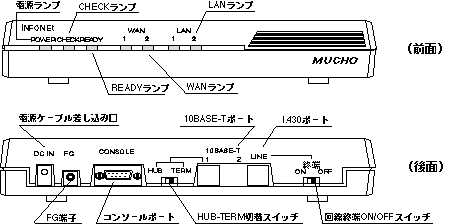

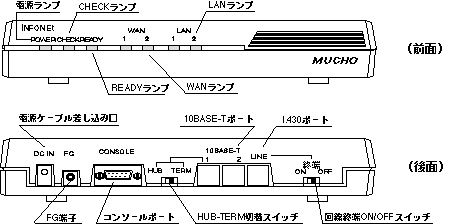

【各部の名称】

MUCHO-PS

【LEDランプの表示】

POWER	CHECK	READY	WAN-1	WAN-2	LAN-1	LAN-2
緑	橙	緑	緑	緑	緑	緑

点灯:(ピカッーと)点きっぱなしの状態
点滅:(ピカッピカッ)点いたり／消えたりする状態
消灯:消えている(点いていない)状態

フレームリレー
国内のフレームリレーをサービスする通信業者と接続することができます．物理回線スピードは64kbpsもしくは128kbpsに対応しており，ITU-Tの規格に適合しているフレームリレー交換機と接続することができます．
以下にNTTとNTT以外での回線契約のポイントを記載します．

• NTTフレームリレーサービス

  MUCHO-FRに依存する契約内容
  （NTTフレームリレーサービス（第1種）契約申込書(2)に記載されている項目から）

  項目			設定内容
  端末設備	DTE	製品名等	MUCHO-FR
  		物理変換アダプタ	なし
  CLLMサポート			サポート
  PVC状態確認手順サポート		非同期	非サポート
  		同期	片方向サポート／端末（DTE）


  第2種フレームリレーサービスをご利用の場合は，これらの設定内容が固定で設定されますので，記入の必要はありません．


• NTT以外のフレームリレーサービス
  • PVC状態確認手順（LMI）はITU-T：Q.933AnnexAとしてください．
  • DLCI番号は16から47の範囲で指定してください．
