継手/直線継手
テープ式直線継手
FS-□

「エフレックス(R)」直線継手テープ式

■仕様

「エフレックス(R)」直線継手テープ式

品 番 定 価
(円/セット)
箱入数
(セット/箱)
外 径
D(約mm)
長 さ
L(約mm)

FS-30

2,290

50

48

70

FS-40

2,520

20

63

89

FS-50

2,760

50

72

113

FS-65

3,020

20

94

148

FS-80

3,170

20

114

172

FS-100

4,250

10

141

222

FS-125

5,710

10

176

273

FS-150

6,940

5

207

228

FS-200

9,870

5

272

271

注)2009年6月現在の価格です。

■作業方法

(1)のスリーブをエフレックスの片側にねじ込みパイロットワイヤをつなぎ、他方のエフ レックスを突き合わせてスリーブを逆方向にまわして、両エフレックスをつなぎます。そ して、スリーブの両端部に(2)のシーリングテープを巻き、その上に(3)のバルコテープを 巻き、巻き終りをPVCテープで止めます。

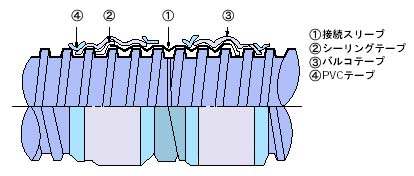

■構造図

「エフレックス(R)」直線継手テープ式
