直管のため、巻き癖矯正が不要
曲がり管が不要!
従来通りの可とう性 曲がり管が不要

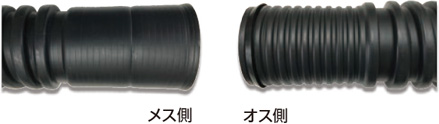

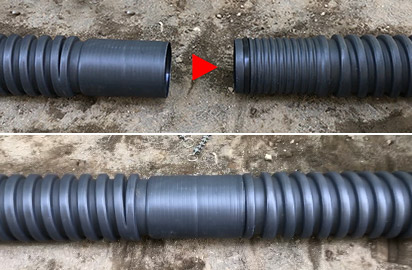

継手一体構造だから、かんたん接続
挿し込むだけで接続可能！
管同士の接続に継手は不要！
当社検証で従来作業より施工時間を大幅短縮

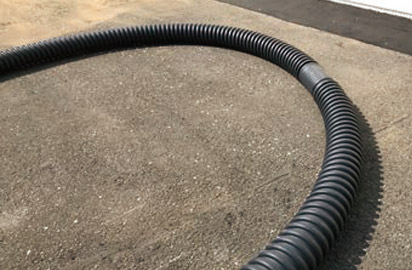

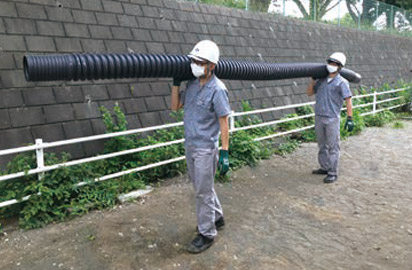

直管だから、らくらく運搬
従来の巻物タイプは運搬に一苦労、5m直管のタイプはらくらく運搬が可能
詳細仕様
JIS C 3653管路式の管（波付硬質合成樹脂管）
| 品名/品番 | 呼び径 | 外径 （約mm） |
内径 （約mm） |
全長 （約mm） |
有効長 （約mm） |
参考重量 （約kg/本） |
|---|---|---|---|---|---|---|
| エフレックスS FP-150S 難燃エフレックスS NFP-150S |
150 | 189 | 150 | 5250 | 5000 | 12 |
| エフレックスS FP-200S 難燃エフレックスS NFP-200S |
200 | 253 | 200 | 19 |
接続作業手順

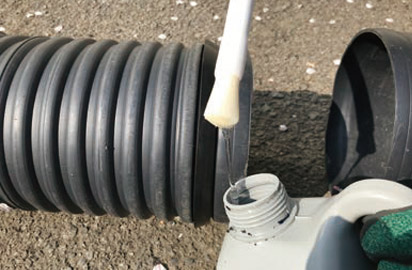

オス側継手のパッキンに滑材を塗布

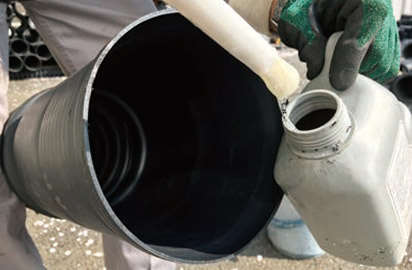

メス側継手の内面に滑材を塗布

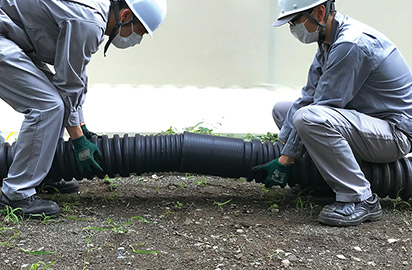

オス側継手をメス側継手に挿入する
(注) 挿入の際は、真っすぐ挿入してください。傾けて挿入すると、パッキンが外れる恐れがあります。
(注) オス側継手のパッキンとメス側継手内部全面にしっかり滑剤を塗布してください。塗布が不十分だと挿入時にパッキンが外れる恐れがあります。
(注) パイロットワイヤは挿入されていません。適宜、プラスチック呼び線などをご利用ください。
(注) 管内部に大量に水が浸入してくる場所での使用はお控えください。
(注) 他社製品と組み合わせて使用した場合は、弊社では保証しかねます。
エフレックスS 専用部品
従来のエフレックスシステムに加え新たに2つの部品をラインナップ
-

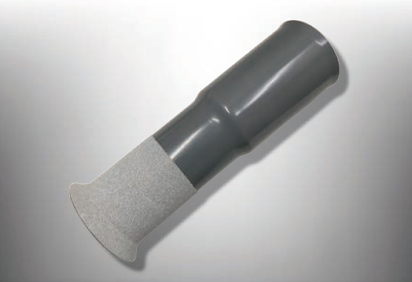

ロングベルマウス
ハンドホールに埋め込むことで、
本体（オス側）とH/Hをパテフリーで接続可能 -

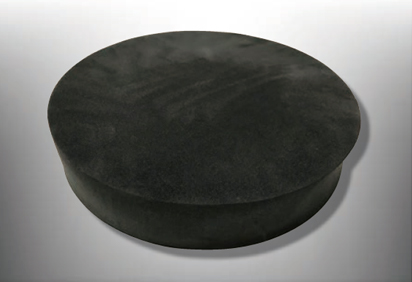

仮ふた
本体、ロングベルマウスのメス継手部への
土砂侵入防止用自営線工事の仮復旧などに最適
（注） らせん部には、従来のエフレックス部品が使用できます。
