古河電工ホームへ 電線ケーブル用可とう管路材
プラフレキPFD
<J> JIS Q 1000に基づき、当社が自らJIS適合を保証する商品

マンセル記号 外層N2.0 内層N1.0
プラフレキPFD構造図

品　番 内径
（d）
（mm）		 外径
（D）
（mm）		 長さ/把
（m）		 把の大きさ（約mm） 質量/把
（約kg）
内径 外径 幅
PFDK-16 16 23.0 50 420 590 215 9
PFDK-22 22 30.5 50 420 640 270 12
PFDK-28 28 36.5 30 420 620 260 8
PFDK-36 36 45.5 20 420 660 220 8
PFDK-42 40 52.0 10 420 620 210 5
PFDK-54 52 64.5 10 420 670 250 6

防水コネクタ
<J> JIS Q 1000に基づき、当社が自らJIS適合を保証する商品
PFS-四画BKR-K
防水コネクタ写真
  1. スムーズで確実な差し込むだけのワンタッチ接続。
  2. 優れた防水性（防水保護等級IPX5）で屋外配管や水周りの配管に最適。
品　番 標準価格
（円/個）		 袋入数
（個）		 適合サイズ 適合ネジ
（相当）		 寸法（mm）
本体サイズ ノック穴径
（呼び）		 A L B l
PFS-16BKSR-K 418 10 16 φ22mm（16） G 1/2 33 44 21 11
PFS-16BKLR-K 418 10 16 φ27mm（22） G 3/4 33 45 26 12
PFS-22BKR-K 453 10 22 φ27mm（22） G 3/4 41 53 26 12
PFS-28BKR-K 575 10 28 φ34mm（28） G 1 47 65 33 14
PFS-36BKR-K 855 5 36 φ42mm（36） G 1 1/4 57 76 42 13
必ず弊社「プラフレキシリーズ」と組み合わせてご使用ください。

防水カップリング
<J> JIS Q 1000に基づき、当社が自らJIS適合を保証する商品
PFS-四画BCR-K
防水カップリング写真 防水カップリング構造図
  1. スムーズで確実な差し込むだけのワンタッチ接続。
  2. 優れた防水性（防水保護等級IPX5）で屋外配管や水周りの配管に最適。
品　番 標準価格
（円/個）		 袋入数
（個）		 適合サイズ 寸法（mm）
A L
PFS-16BCR-K 624 10 16 33 60
PFS-22BCR-K 662 10 22 41 79
PFS-28BCR-K 883 10 28 47 92
PFS-36BCR-K 1,130 5 36 57 119
必ず弊社「プラフレキシリーズ」と組み合わせてご使用ください。

<J> JIS Q 1000に基づき、当社が自らJIS適合を保証する商品
PV-四画BCR-K
  1. スムーズで確実な差し込むだけのワンタッチ接続（VE管側は接着式）。
  2. 優れた防水性（防水保護等級IPX5）で屋外配管や水周りの配管に最適。
品　番 標準価格
（円/個）		 袋入数
（個）		 適合サイズ 寸法（mm）
A1  A2 L
PV-16BCR-K 380 10 16 33  26 63
PV-22BCR-K 420 10 22 41  32 77
PV-28BCR-K 560 10 28 47  40 88
PV-36BCR-K 860 5 36 57  49 105
必ず弊社「プラフレキシリーズ」と組み合わせてご使用ください。

ステンレス両サドル
PF-四画DS-K
ステンレス両サドル写真 ステンレス両サドル構造図

品　番 標準価格
（円/個）		 袋入数
（個）		 箱入数
（袋）		 適合サイズ 寸法（mm）
L W d
PF-16DS-K 160 25 28 16 62 20 5.5
PF-22DS-K 170 25 24 22 81 20 5.5
PF-28DS-K 200 25 24 28 97 20 5.5
PF-36DS-K 220 25 20 36 120 20 5.5


PF-四画Ｄ-K

品　番 標準価格
（円/個）		 袋入数
（個）		 箱入数
（袋）		 適合サイズ 寸法（mm）
A B C W d
PF-16D-K 43 50 8 16 23.5 63 49 20 5.5
PF-22D-K 55 50 6 22 30.5 70.5 56.5 20 5.5
PF-28D-K 86 20 8 28 36.5 80.5 66.5 23 5.5
PF-36D-K 170 20 - 36 45.5 90.5 76.5 23 5.5


PF-四画S-K

品　番 標準価格
（円/個）		 袋入数
（個）		 箱入数
（袋）		 適合サイズ 寸法（mm）
A  B W h
PF-16S-K 32 50 12 16 23.5  21 20 11
PF-22S-K 43 50 10 22 31  24.5 20  12.5
PF-28S-K 74 20 15 28 37  28 22  14.5
PF-36S-K 138 20 10 36 45  32.5 22  12

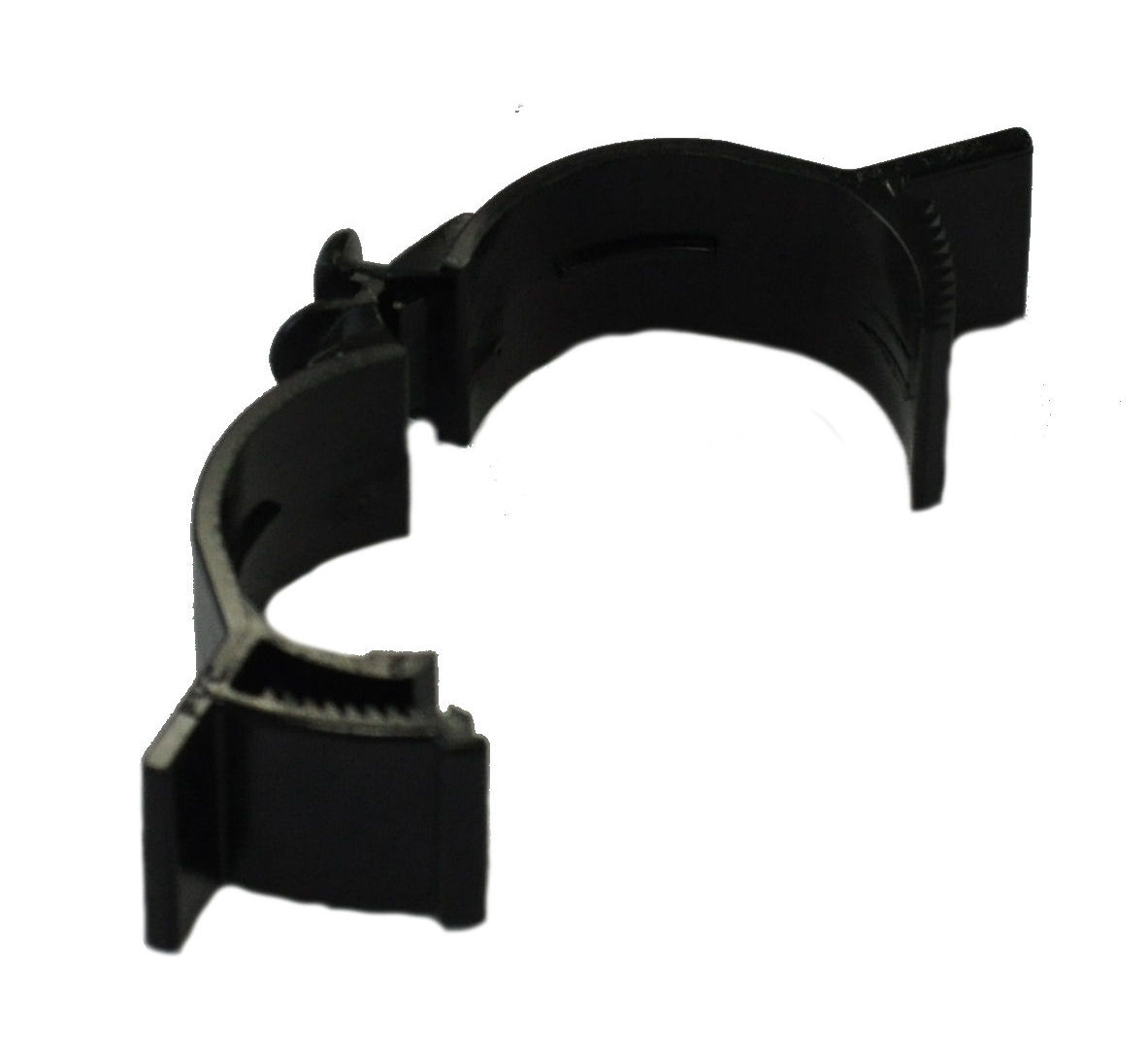

PF-四画DC-K
  1. 一体型で前段取り不要、クイック＆ワンタッチ取り付け。
  2. 腐食に強く、高強度設計。耐候性に優れ、屋外使用ＯＫ！
  3. 幅広い市販のチャンネル架台に適合。
品　番 標準価格
（円/個）		 袋入数
（個）		 適合サイズ 寸法（mm）
A B
PFS-16DC-K 140 20 16 37 34
PFS-22DC-K 160 20 22 45 41
PFS-28DC-K 280 20 28 51 47
PFS-36DC-K 440 20 36 64 60
　※チャンネル架台は、溝幅20mm、掛り部の高さ5mmに適合しています。

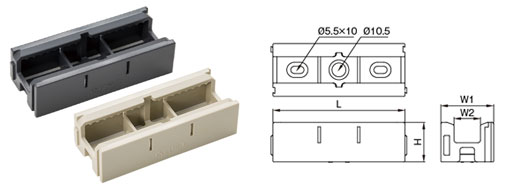

PFD、PFS、PFTおよびDCクリップ専用の樹脂製チャンネル部材です。
品番 標準価格
（円／本）		 梱包数
（本／袋）		 寸法（mm）
グレー アイボリー ブラック L H W1 W2
PF-D1CH PF-D1CH-I PF-D1CH-K 258 10 100 30 40 20
　※吊り、ラック用途での使用はできません

詳しくはこちら


PF-四画ZP-K
　　 　　　

品　番 標準価格
（円/個）		 袋入数
（個）		 適合サイズ 寸法（mm）
A B
PFS-16ZP-K 70 20 16 43 31
PFS-22ZP-K 80 20 22 51 36
PFS-28ZP-K 140 20 28 58 44
PFS-36ZP-K 230 20 36 67 50
　※金具は、穴径φ14、板厚2.3mm以下に適合しています。


PFS-四画HM-K
　　　水抜き穴の補強と化粧に使います。
　　　数字（１〜１０）が刻印されており、系統表示などの識別にも便利です。
　　　グレー・アイボリーもご用意しております。
品　番 標準価格
（円/個）		 袋入数
（個）		 適合サイズ 寸法（mm）
D L
PFS-16HM-K 86 20 16 27 22
PFS-22HM-K 110 20 22 34 26
PFS-28HM-K 172 20 28 40 30
PFS-36HM-K 254 20 36 50 32

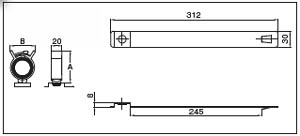

PFS-四画LCB-K
  1. 屋根を傷めることなく、屋根を葺いた後に簡単・確実に取り付けできます。
  2. いろいろな屋根に対応できる汎用性があります。
  3. 板金部分には耐久性に優れている耐摩カラー鋼板を使用しています。
  4. クリップは３６０度向きを調整できます。
品　番 標準価格
（円/ｾｯﾄ）		 箱入数
（ｾｯﾄ）		 適合サイズ 寸法（mm）
A B
PFS-16LCB-K 340 20 16 43 31
PFS-22LCB-K 360 20 22 51 36
PFS-28LCB-K 440 20 28 58 44
PFS-36LCB-K 500 20 36 67 50


PFS-四画LK-K
  1. 屋根を傷めることなく、屋根を葺いた後に簡単・確実に取り付けできます。
  2. いろいろな屋根に対応できる汎用性があります。
  3. 板金部分には耐久性に優れている耐摩カラー鋼板を使用しています。
  4. クリップは３６０度向きを調整できます。
品　番 標準価格
（円/ｾｯﾄ）		 箱入数
（ｾｯﾄ）		 適合サイズ 寸法（mm）
A B
PFS-16LK-K 540 20 16 43 31
PFS-22LK-K 560 20 22 51 36
PFS-28LK-K 640 20 28 58 44
PFS-36LK-K 700 20 36 67 50
