無電柱化の電線管路は
古河電工の「角型エフレックス®」
にお任せください!

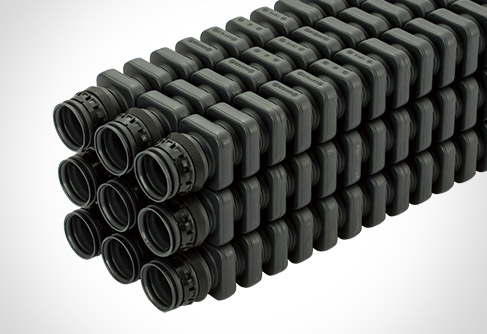

「角型エフレックス」は、角型多条電線管（角型FEP管）です。
無電柱化の低コスト化に貢献することができます。
角型エフレックスを使うと
何でコストが安くなるの？
角型エフレックスの施工は初めてだけど
上手に施工できるかな？
関係者に角型エフレックスを
どうやって説明すればよいの？
古河電工が疑問、不安を解決します!!
角型エフレックスは無電柱化の低コスト化に貢献します
角型エフレックスの特長
安定性が良く積みやすい！
一括埋戻しで、施工が早い！
管枕不要でコンパクト！
優れた可とう性！

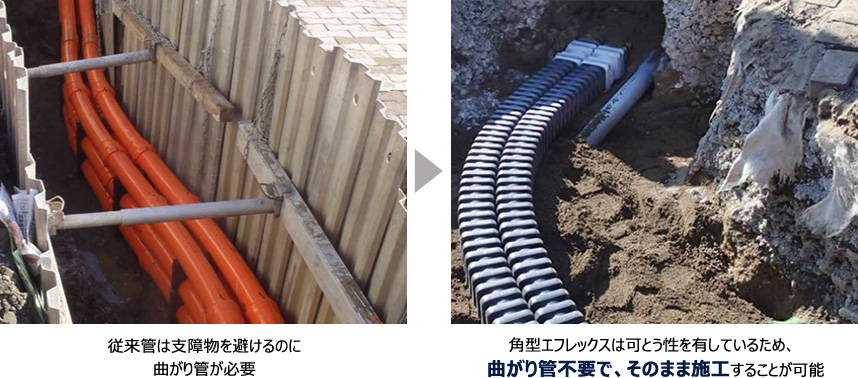

材料コストを削減！支障物を避けるのに曲がり管不要で対応可能

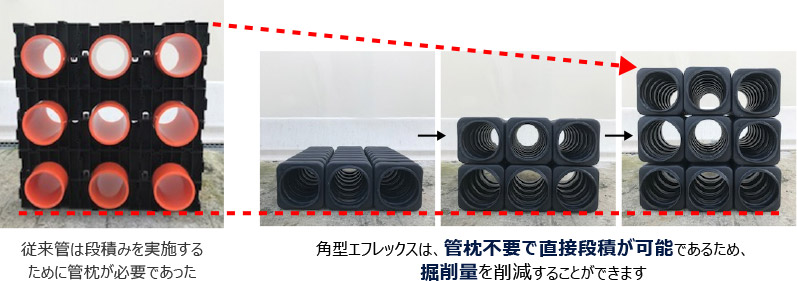

掘削量を削減！管枕不要で直接段積が可能
角型エフレックスとCCVP・ECVP工事費比較表のご紹介
＜比較表内容＞
- 管路敷設距離100m（うち曲がり部比率20%）での工事費比較
- 管路材料費
- 埋戻し材料費
- 管路敷設歩掛
- 労務費
- 土工費
「従来管（CCVP・ECVP）とくらべてコストがどれくらい安くなるか？」
「どのような条件で比較しているのか？」
などの疑問にお答えする資料です。
是非お問い合わせください。
※工事費はあくまで一例です。

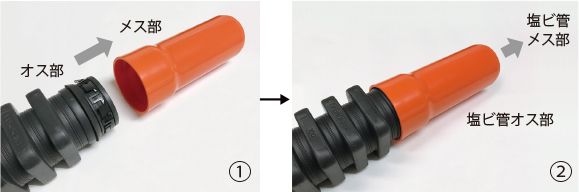

塩ビ管とワンタッチで接続可能「塩ビ管変換アダプタ」

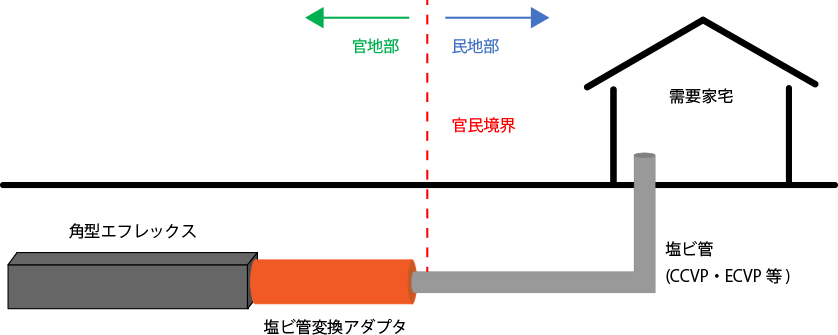

官民境界の受け渡し
・従来の塩ビ管施工と同じ状態で、民地側に受渡が可能。
⇒ 民地側を従来と同じ手順で施工可能

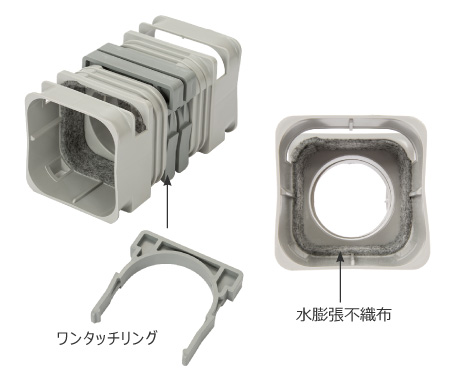

角型エフレックスの長さ調整を容易にする「角型アクア®フリー」
- らくらく接続
水膨張不織布を使用しゴムパッキンレス。管を軽い力で差し込めます。 - 切断位置が分かりやすい
管に切断溝があります。他の継手を使用する際も切断位置は同じです。 - 工具不要
接続に工具は不要です。 - 滑剤不要
「角型アクアフリー」の使用方法動画
-
角型エフレックス関連部材の角型アクアフリーの使用方法を説明する動画です。
-
ワンタッチリングを嵌めなければ再接続可能
-
支障物があった場合でも4面全方向から接続可能
角型エフレックスは「10万輪試験」を実施済
国土交通省道路局は、平成31年3月に「道路の無電柱化低コスト手法導入の手引き（案）-Ver2-」を策定し、令和元年9月に「電線共同溝整備マニュアルの改定について（依頼）」を各整備局に対し事務連絡しました。
そのなかで、角型多条電線管（角型FEP管）で浅層埋設方式を適用できるのは、無電柱化低コスト手法技術検討委員会が実施した試験を行い「同等以上の強度を有するもの」として証明されたもの、と定義されています。
当社では、角型多条電線管（角型FEP管）「角型エフレックス」について、既存実験と同様の浅層埋設実大実験を実施しました。さらに電線共同溝で実績のあるエフレックスやスーパーエフレックス等の各種管路材に対しても、試験を実施しています。詳細はお問い合わせ下さい。
古河電工ならではの提供サービスが充実しています
初めて角型エフレックスを使う人にもスムーズに導入できるよう豊富な資料と試験実績を提供できます。

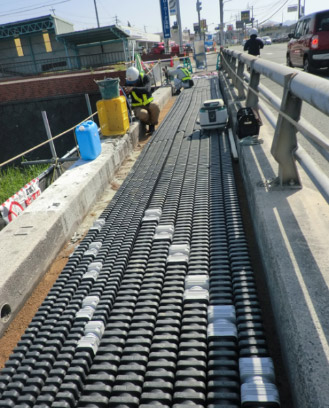

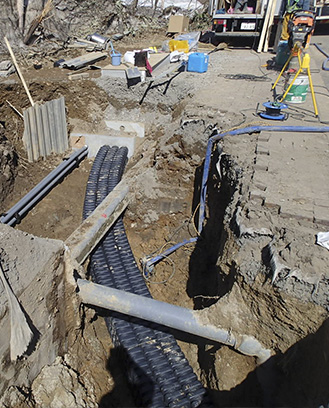

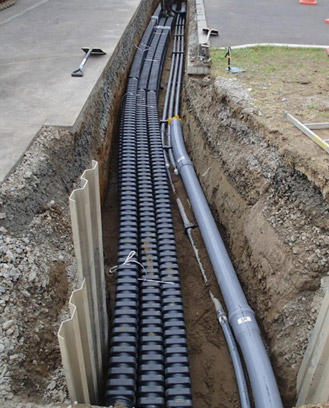

施工実績
実際に採用頂いたお客様の声
FAQ
-
A
角型エフレックスは、両端にオス／メス継手が付いた5.3mの直管です。接続する際は、継手部に滑材を塗布し、直接接続可能です。また長さ調整には、角型アクアフリー、または角型アクアオスアダプタを使用して下さい。
-
A
専用壁面部材として、ベルブロックとロングベルマウスの2種類を準備しています。
ベルブロックは、特殊部壁面において管をコンパクトに収めるのが得意な部材であり、特殊部の小型化に有利です。
ロングベルマウスは、従来の壁面部材と同様に取り付けることができます。
-
A
製品性能の観点からは、JIS C 3653附属書3に順じ、土被り30cm以上でT-25の乗入に耐えられる埋設強度を有します。
法令の観点からは、需要場所ではJIS C 3653が適用され、7kV以下のケーブルで、地表から30cm以上（舗装が有る場合は舗装下30cm以上）の埋設深さが必要です。公道では、道路法施行令が適用され、歩道部は60cm以上、車道部は条件付きで80cm以上の埋設深さが必要です。
ただし公道の場合は、10万輪試験を実施、合格した管路は更なる浅層埋設が可能となり、角型エフレックスはこれに合格しています。詳細はお問合せ下さい。またこれらとは別に、埋設場所に適用される法令に埋設深さの規定が有る場合は、それに従って下さい。
-
A
曲がり部が多くなるほど、角型エフレックスの方が有利となります。
-
A
専用部品である異種管アダプタと、難燃エフレックス用部品である難燃異種管継手AQ型（パテ、テープ巻きフリー）を併用することで、鋼管と接続できます。鋼管の管種やサイズによっては、異種管継手A型（パテ方式）での接続となります。
-
A
官民境界では、新製品の塩ビ管変換アダプタを取り付けて頂くことで、従来と同様に道路側の施工を終えて頂くことができます。
また、続く民地側の施工も従来同様となります。
