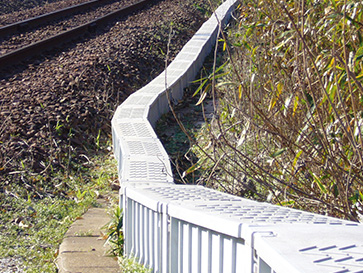

再生プラスチックを主原料とした環境にやさしい合成樹脂製ケーブルトラフです。(容リプラ再生材利用製品)グリーントラフはケーブル、作業者、環境を守ります。

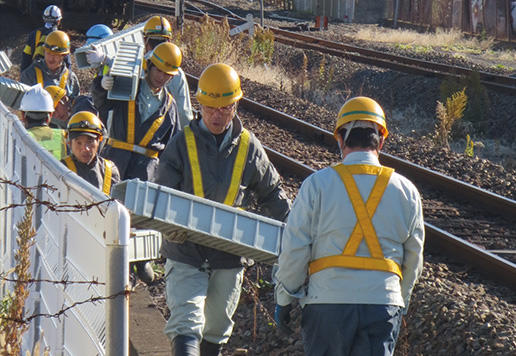

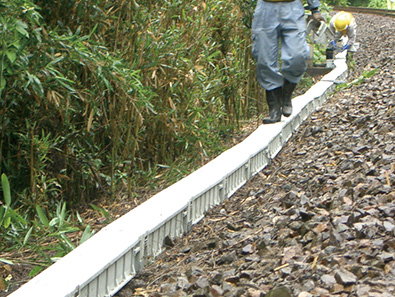

軽量

コンクリートトラフの約1/4の重量です。
作業の負担が大幅に軽減され、布設のスピードアップが図れます。

コンクリートトラフの約1/4の重量です。

このページの先頭へ

耐荷重性

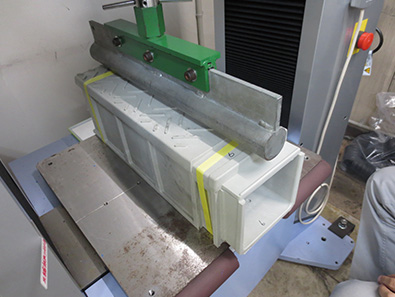

耐荷重性の写真

4.9kN/500mmの荷重でもひび割れすることはありません。

このページの先頭へ

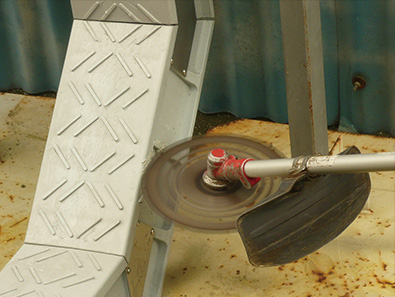

耐衝撃性

衝撃に強く、欠損が大幅に減少します。

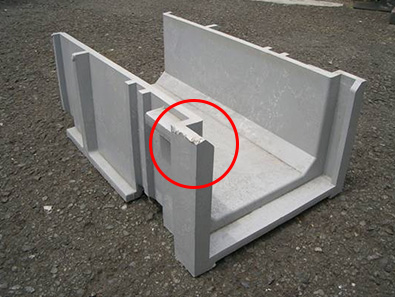

実験例

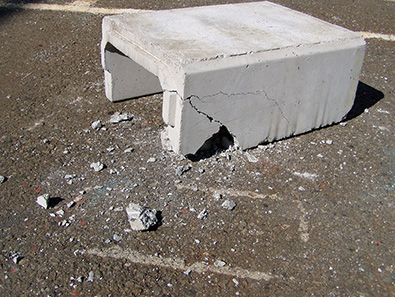

トラフ落下衝撃試験

このページの先頭へ

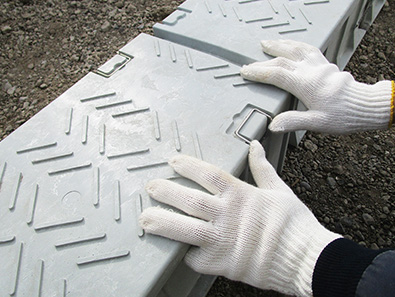

蓋固定

蓋の固定を確実にします。

蓋固定部材

蓋固定部材の蓋固定写真

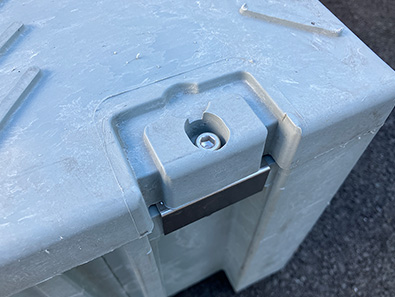

蓋を留め金具(2個/枚)で固定
急傾斜、振動、積雪でも蓋ズレしません。

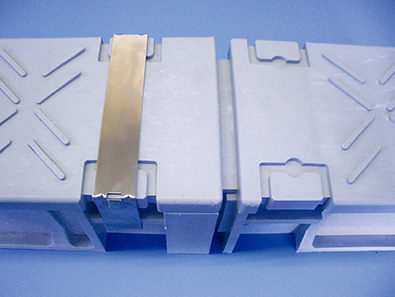

ワンタッチバンド

ワンタッチバンドの蓋固定写真

このページの先頭へ

耐久性

海水、融雪剤、酸性雨などに強く、欠損が大幅に減少します。

耐腐食性試験
常温で24時間対象薬品に浸漬させ、重量変化率を測定
重量変化率 グリーントラフ コンクリート製トラフ
海水模擬液
(3%NaCl水溶液)
融雪剤模擬液
(30%CaCl2水溶液)
酸性雨模擬液
(1%、H2SO4:HNO3=2:1)
通常濃度の約1万倍
×

グリーントラフは殆ど腐食しません。

このページの先頭へ

難燃性

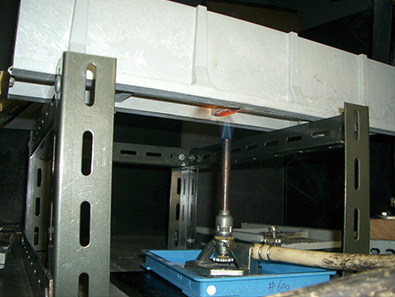

トラフ燃焼試験
地中電線を収める管またはトラフの「自消性のある難燃性」 試験方法:
日本電気技術規格委員会規格JESC E7003(2005)「2.技術的規定」をクリア

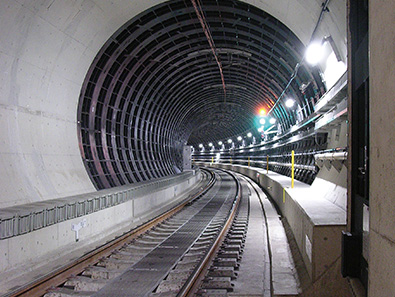

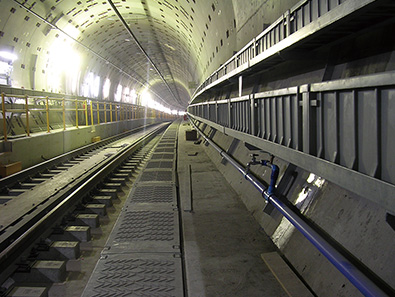

自消する難燃性を有しており、鉄道トンネルにおいても使用実績があります。

このページの先頭へ

連結

オスメス嵌合の連結式構造で、モルタル処理が不要です。
そのため、迅速に作業を進めることが出来ます。

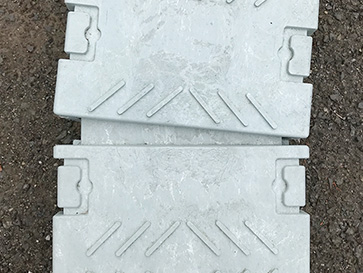

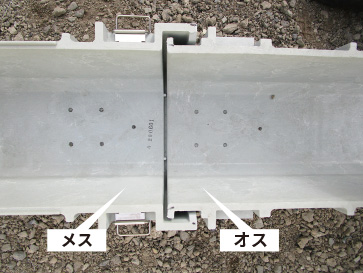

オス・メス構造ですぐに連結可能!

このページの先頭へ

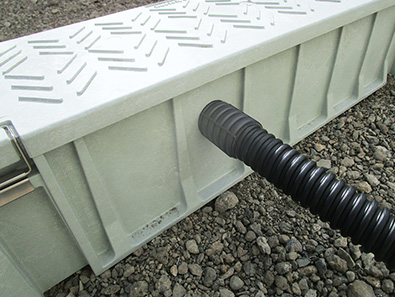

加工

切断、孔開けなど、現場での加工が容易です。

手ノコ、ホールソーで簡単に加工できます。

現場でトラフの長さ調整ができます。 (※一部対応していないサイズがあります。ご了承ください。)

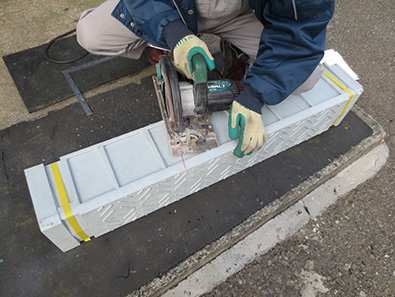

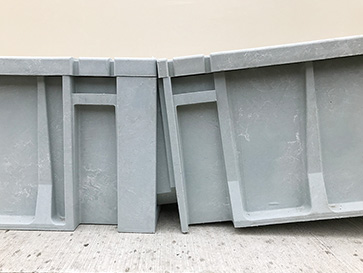

本体をリブの部分で切断します。
(丸ノコ・手ノコなどで切断できます。)


切断面の足を切り落とします。


モルタル処理不要で切断したトラフを連結できます。(※120S、150Sのみ、長さ調整の加工方法が異なります。)
