傾斜地対応トラフ橋

ケーブル敷設の強い味方!
傾斜地へのトラフ固定を容易にする
新製品登場!!

グリーントラフを支持するトラフ橋です。
グリーントラフは軽量なため、コンクリートトラフに比べて支持間隔を広げることができます。
傾斜地対応トラフ橋では、最大傾斜角度45°までの斜面にグリーントラフの設置が可能になります。

特長

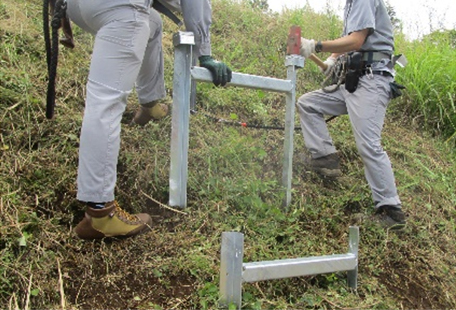

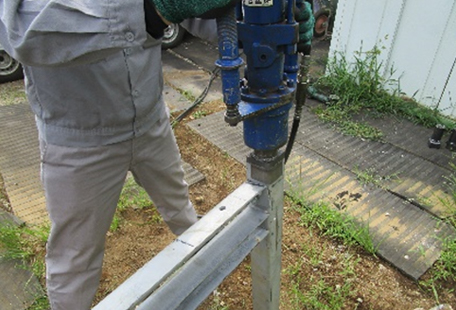

打ち込み施工で掘削不要

打ち込み施工でOK
作業が大変な掘削不要

杭打機用打ち込み治具使用で
油圧式杭打機での施工も可能

(注) 杭打機用打ち込み治具については別途お問い合わせください。 オプションの打ち込み治具とは異なります。

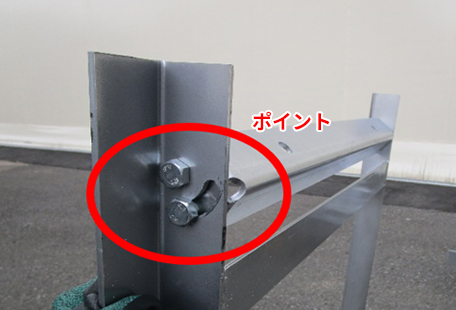

45°まで角度調整可能

可変式H型杭の直線アングル固定部が
45°まで角度調整可能

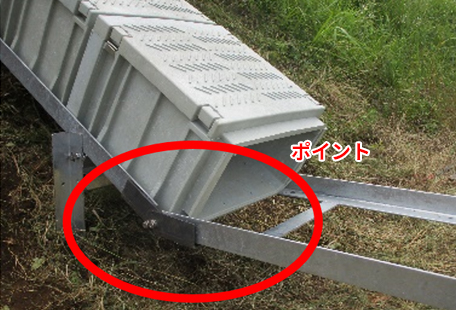

角度可変式アングル接続金具を使用して
45°まで角度調整可能

水のせき止め軽減

トラフ嵩上げにより水の塞き止めを軽減

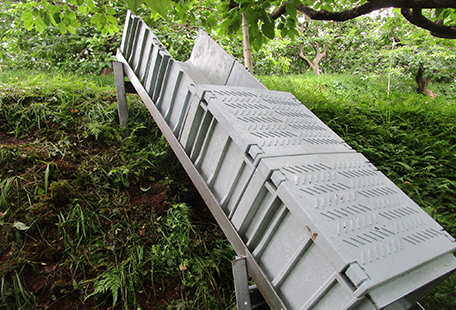

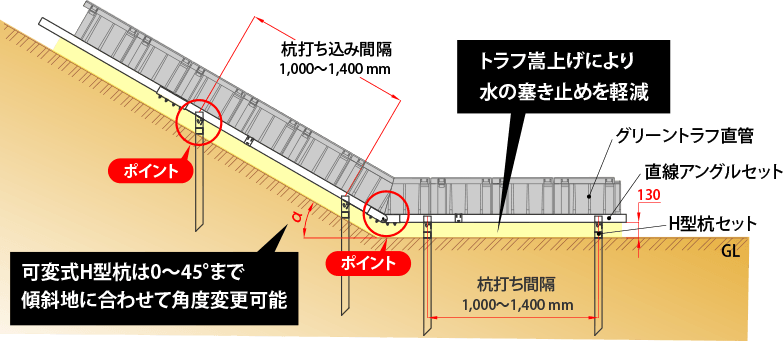

傾斜地対応トラフ橋を用いて布設されたグリーントラフの設置状況(側面からみた図)

ラインナップ

基本セット

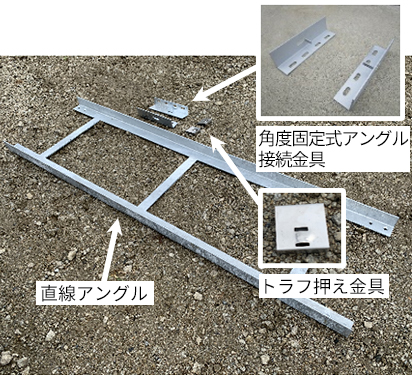

傾斜地対応直線アングルセット(角度固定式)

  • 直線アングル(2M):1本
  • トラフ押え金具:4個
  • 角度固定式アングル接続金具:2個

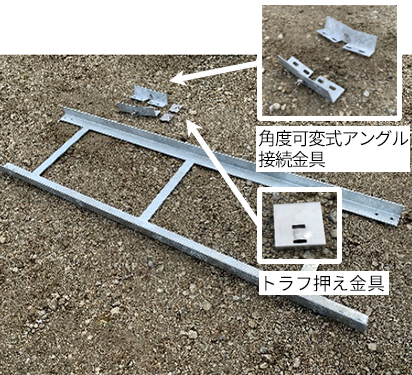

傾斜地対応直線アングルセット(角度可変式)

  • 直線アングル(2M):1本
  • トラフ押え金具:4個
  • 角度可変式アングル接続金具:2個

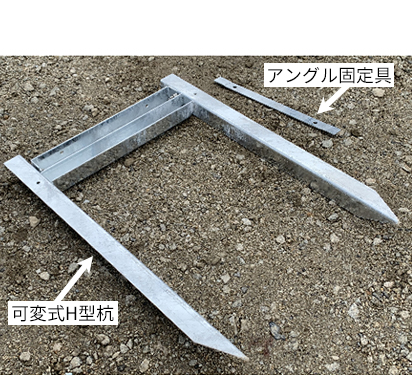

H型杭セット(角度可変式)

  • 傾斜地用H型杭:1本
  • アングル固定具:1個

(注) 直線アングル1本に対し、H型杭は2本ご使用ください。

品番

品名/トラフサイズ 120S用 150S用 200B用 300B、300C用 400B用 430C用
傾斜地対応直線アングルセット
(角度固定式)
TKK-ANG-120S-2000 TKK-ANG-150S-2000 TKK-ANG-200-2000 TKK-ANG-300-2000 TKK-ANG-400-2000 TKK-ANG-430-2000
傾斜地対応直線アングルセット
(角度可変式)
TKK-ANGV-120S-2000 TKK-ANGV-150S-2000 TKK-ANGV-200-2000 TKK-ANGV-300-2000 TKK-ANGV-400-2000 TKK-ANGV-430-2000
H型杭セット(角度可変式) TKK-KUI-120S TKK-KUI-150S TKK-KUI-200 TKK-KUI-300 TKK-KUI-400 TKK-KUI-430

オプション

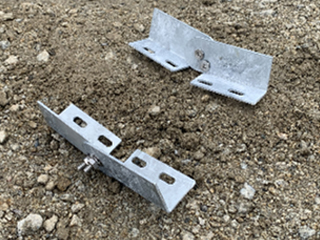

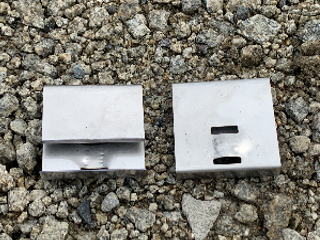

沈下防止板セット(1枚/組)

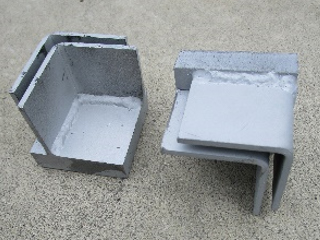

打ち込み治具(2個/組)

(注)消耗品となります。

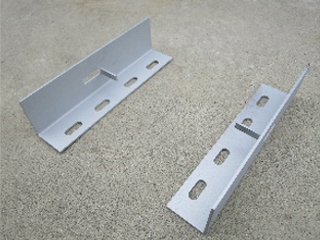

角度固定式アングル接続金具セット
(2個/組)

角度可変式アングル接続金具セット
(2個/組)

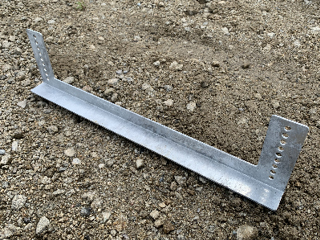

トラフ押え金具

品番

品名/トラフサイズ 120S用 150S用 200B用 300B、300C用 400B用 430C用
沈下防止板セット(1枚/組) TKK-BOC-120S TKK-BOC-150S TKK-BOC-200 TKK-BOC-300 TKK-BOC-400 TKK-BOC-430
打ち込み治具(2個/組) TKK-UJIG TKK-UJIG TKK-UJIG TKK-UJIG TKK-UJIG TKK-UJIG
角度固定式アングル接続金具セット(2個/組) TKK-SETU-120S TKK-SETU-120S
(注1)
TKK-SETU-200 TKK-SETU-300 TKK-SETU-300
(注1)
TKK-SETU-300
(注1)
角度可変式アングル接続金具セット(2個/組) TKK-SETUV-120S TKK-SETUV-120S
(注1)
TKK-SETUV-120S
(注1)
TKK-SETUV-300 TKK-SETUV-300
(注1)
TKK-SETUV-300
(注1)
トラフ押え金具 TKK-OSAE-120S TKK-OSAE-150S TKK-OSAE-200 TKK-OSAE-300 TKK-OSAE-400 TKK-OSAE-400
(注1)

(注) 傾斜途中で角度変化する箇所では、角度可変式接続金具を選択ください。(トラフは現地加工での対応となります。ご了承ください。)

(注) 傾斜地の角度に変動がない場合は、角度固定式接続金具を選択ください。

(注) 施工にあたっては「傾斜地対応トラフ橋施工要領書」に記載する施工方法、注意事項等を遵守の上、実施ください。

(注) グリーントラフ本体の施工にあたっては「グリーントラフ施工要領書」に記載する施工方法、加工方法、注意事項等を遵守の上、実施ください。

(注1)は使用するトラフサイズと、品番における呼びサイズが異なりますのでご注意ください。

(注) 各基本セット、及びオプションの沈下防止板、各アングル接続金具にはボルトセットが付属します。

(注) 他社の製品と組み合わせて使用した場合、弊社では保証いたしかねます。

記載内容は2020年11月現在のものです
