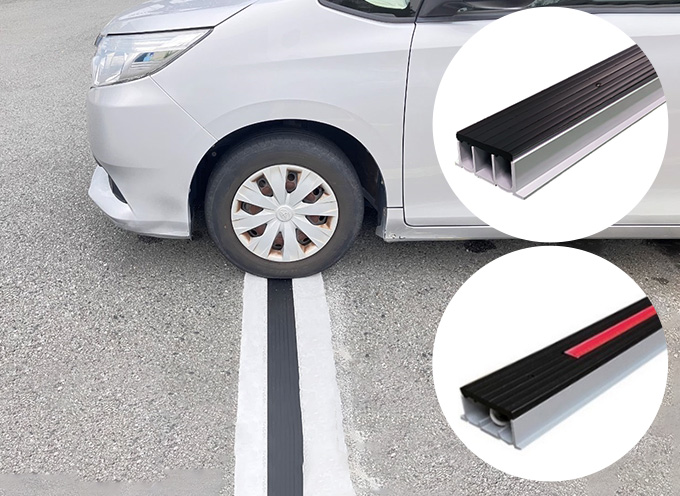

厚み55mmの樹脂製トラフで、
ケーブル収納・LED敷設の作業を短縮します。

一般車両の通行可能
(T-6耐荷重性能)(注)
(注) 需要場所に限ります。

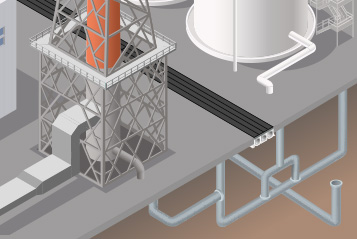

深く掘削が出来ない場所に

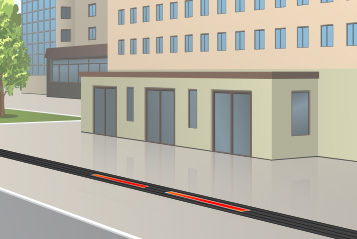

建築外構に

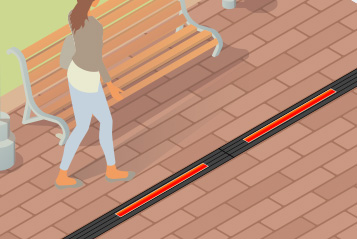

遊歩道に

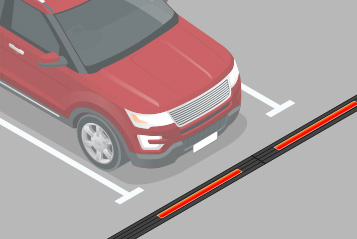

駐車場に

特長

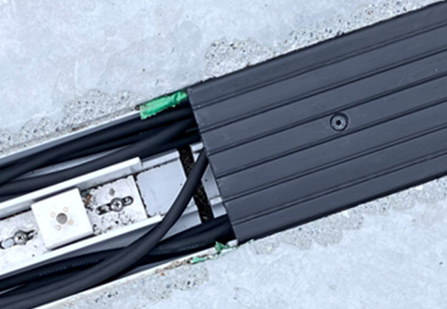

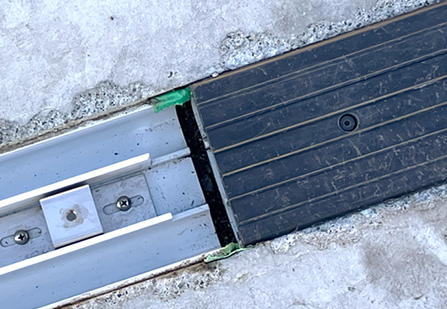

カンタン落とし込み配線(注)


(注) ケーブル類の防水対策は十分に行ってください

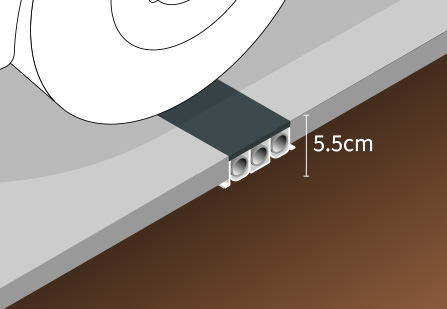

アスファルトカット+αの掘削で施工可能!
地中埋設

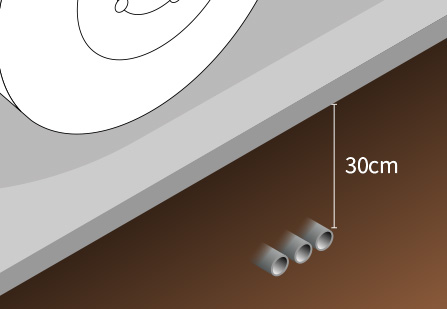

車の通る場所は深く掘る必要があります。
インジケータトラフ

地表埋設で車両通行可能です。
施工方法
通線はモルタル乾燥後、トラフ蓋を開けて行ってください。

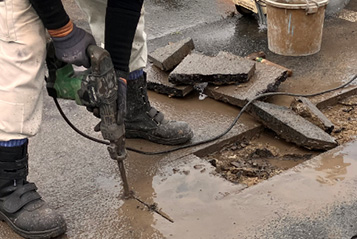

アスファルトカット

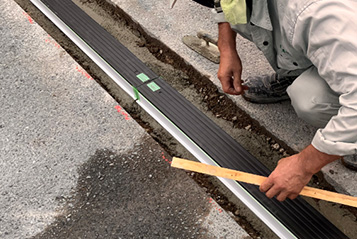

敷設

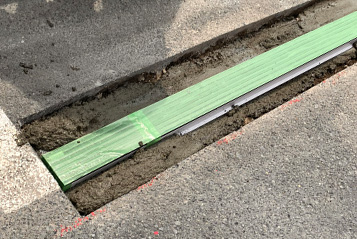

養生・モルタル埋め

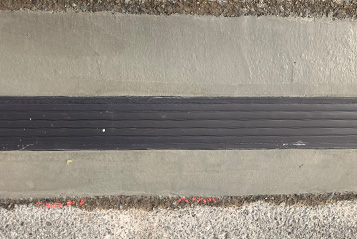

完成

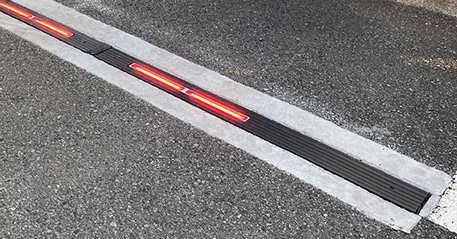

施工完了後(LED設置時)

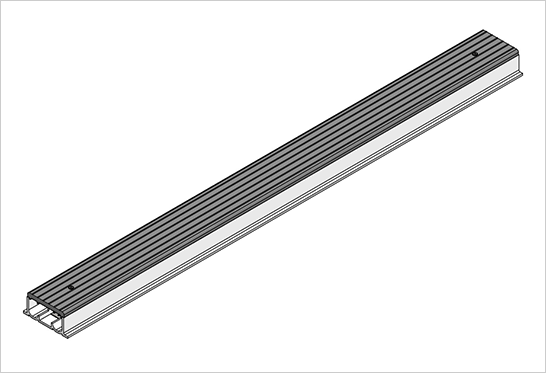

製品ラインナップインジケータトラフ
フラットトラフ(ケーブル用)

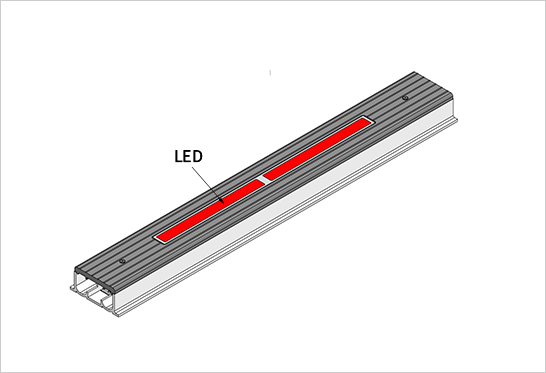

フラットトラフ(LED用)

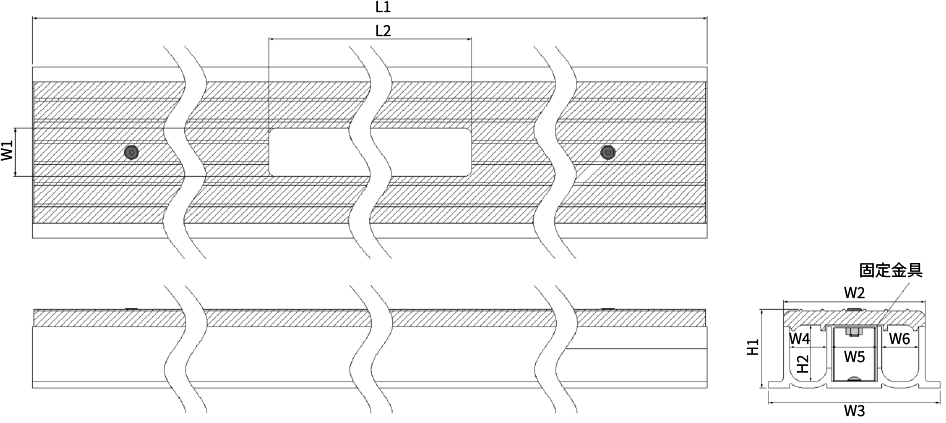

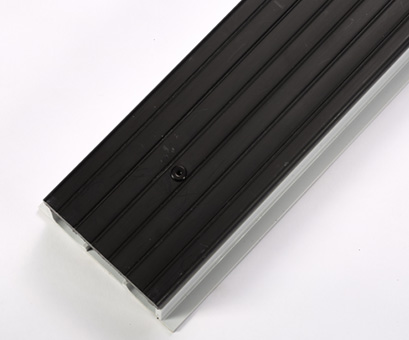

フラットトラフ基本仕様

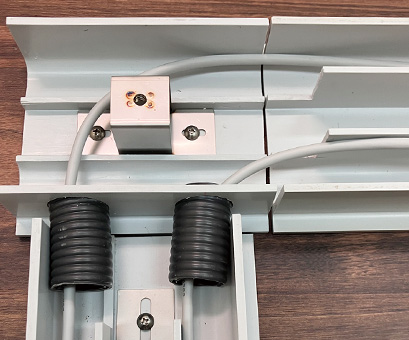

- 製品には2点、トラフの組立に使用する、固定金具が取り付けてあります。
- トラフ蓋は、M6極低頭ボルトで固定金具を介し、トラフ本体に固定されます。
- LEDは、トラフ本体の中央1孔に設置してください。
- トラフ連結の際に使用する、連結カバーがトラフ1本につき、1個同梱されます。
- 材質:蓋…タルク入HDPE、本体…PVC
- 色:蓋…黒、本体…白


品名 | 品番 | 外寸 | 内寸 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
L1 (mm) |
LED窓寸法 |
W2 (mm) |
W3 (mm) |
H1 (mm) |
W4 (mm) |
W5 (mm) |
W6 (mm) |
H2 (mm) |
||||
L2 (mm) |
W1 (mm) |
|||||||||||
ケーブル用 | UT-1245-N | 1245 | ー (窓なし) |
100 | 121 | 55.5 | 26 | 32 | 26 | 40 | ||
UT-620-N | 620 | |||||||||||
LED用 | センター | UT-1245-525CH | 1245 | 530 | 34 | |||||||
UT-845-525CH | 845 | |||||||||||
サイド | UT-1245-525SH | 1245 |
(注) LED用のご使用時、中央1孔(W5)はLED専用となります。

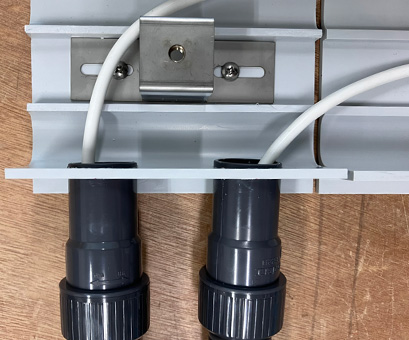

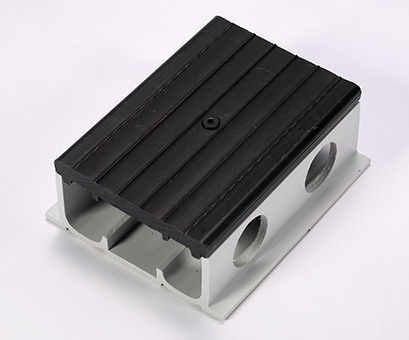

フラットトラフ付属品

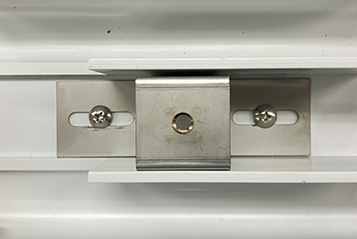

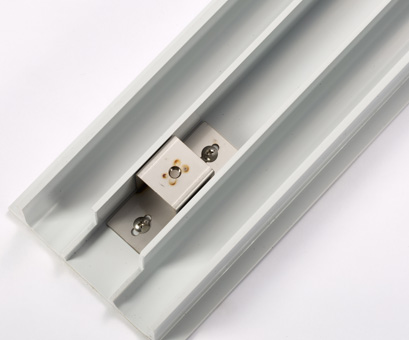

固定金具(取付済)
- 材質:ステンレス
- 板厚:1mm

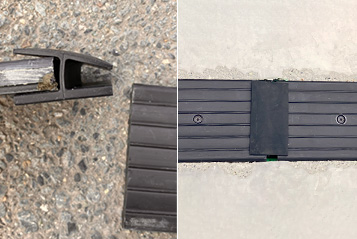

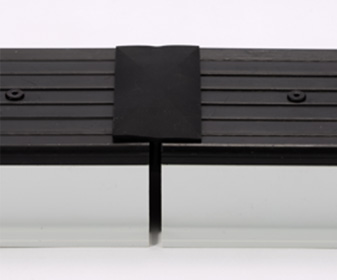

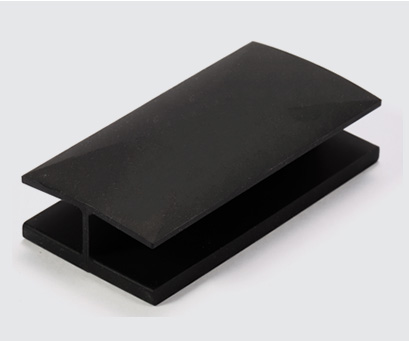

連結カバー(同梱)
- 材質:シリコーンゴム
- 色:黒

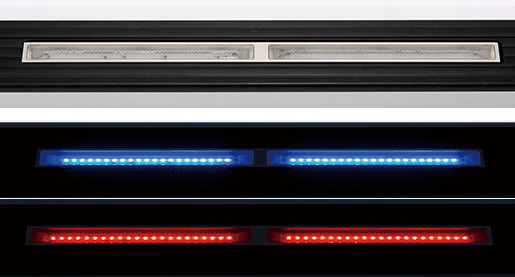

LED基本仕様
- フラットトラフ(LED用)に収納し、ご使用頂けます。(他製品への設置、単独でのご使用はお控えください。)
- ケーブルコネクタ部分は、接続後自己溶着テープを巻くなど、防水処理を十分に行ってください。

項目 | 仕様 |
---|---|
調光対応 | 外部制御 |
ピーク波長 | R:622nm、B:452nm |
光束 | R:340lm、B:75lm |
IP規格 (防塵防水機能) |
IP67 |
定格寿命 | 30,000h |
入力電圧 | DC24V |
消費電力 | R:10W、B:10W |
直列接続数 | 最大 4台 |
動作環境温度 | -25℃~55℃ |
動作環境湿度 | 0~95%RH(結露なきこと) |

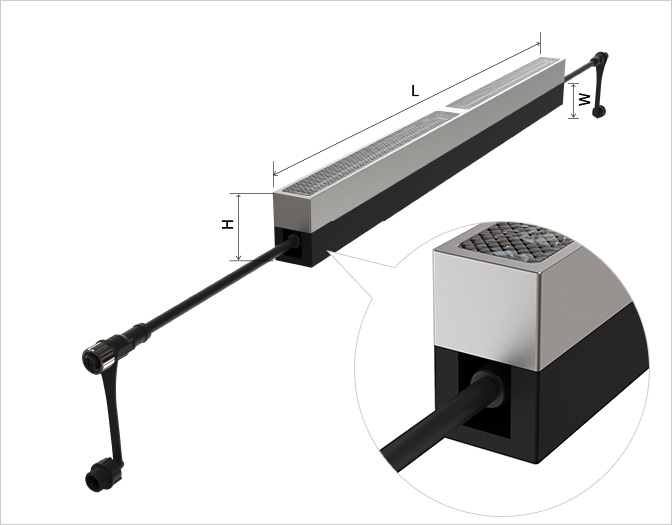

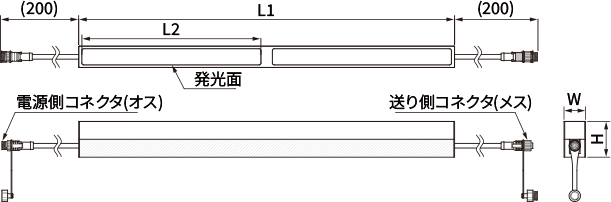

品名 | 品番 | 寸法 | ||
---|---|---|---|---|
L (mm) | W (mm) | H (mm) | ||
フラットライト R/Gモデル | UT-LH525-RG | 525 | 30 | 50 |
LED関連品
延長ケーブル(別売)
- 制御盤への接続・制御盤からの延長にご使用頂けます。
- コネクタ接続部分には、自己溶着テープによる防水対策をお願いします。
品名 | 品番 | コネクタ仕様 | ケーブル長さ |
---|---|---|---|
0.3m 片落としケーブル(制御盤接続用) | UT-H00300-FPNN-4 | 片端 メス | 0.3m |
1m 延長ケーブル | UT-H01000-MPFP-4 | 両端 オス・メス | 1m |
3m 延長ケーブル | UT-H03000-MPFP-4 | 両端 オス・メス | 3m |
5m 延長ケーブル | UT-H05000-MPFP-4 | 両端 オス・メス | 5m |
10m 延長ケーブル | UT-H10000-MPFP-4 | 両端 オス・メス | 10m |
(注) 本製品は、T-6耐荷重性能を有するケーブルトラフです。
(注) 本製品は需要場所でご使用下さい。公道でのご使用はおやめください。(需要場所とは、私有地、駐車場、工場、発電所、学校、集合住宅、公園などの構内のことです。)
(注) 製品の上で車両が急加速・急発進・旋回する場所、また車両が長期間駐車する場所でのご使用はおやめください。
(注) 地盤沈下が発生する場所では使用しないで下さい。地震や地盤沈下によるトラフの浮き上がりが発生した場合は、速やかに補修、または交換工事を実施願います。
(注) 塩害、冬季融雪剤を多用する場所では、LED筐体が腐食する恐れがあります。定期的なメンテナンスを実施願います。
(注) 製品の施工にあたっては「フラットトラフ・LED照明 施工要領書」に記載する施工方法、加工方法、注意事項等を遵守の上、実施ください。
