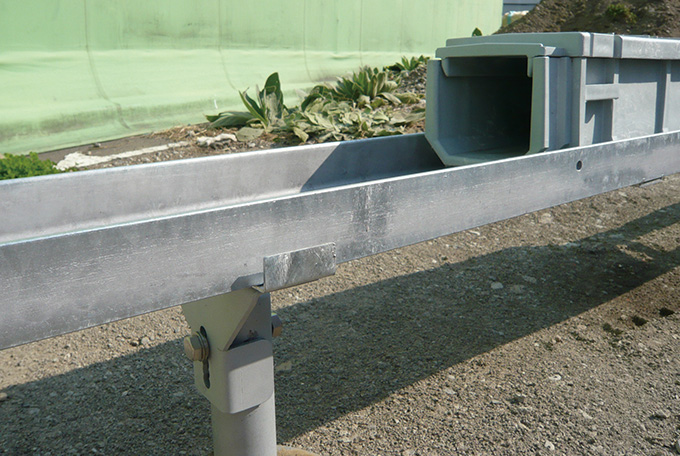

グリーントラフを地表に
敷設できない際に使用します。

グリーントラフは軽量なため、
従来よりも支持間隔を広げることができます。

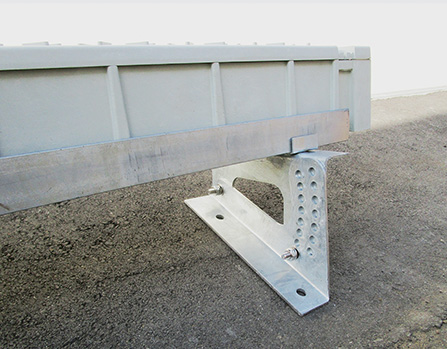

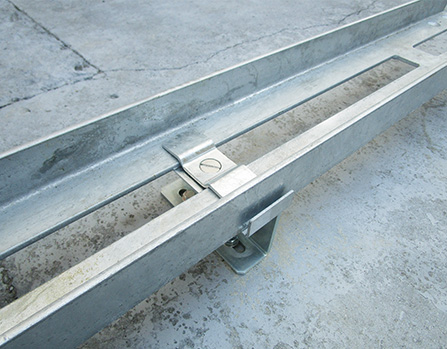

アングル固定具セット使用例
(架台等に付属のM10ボルトで固定可能です)

橋梁手すり設置金具セット使用例

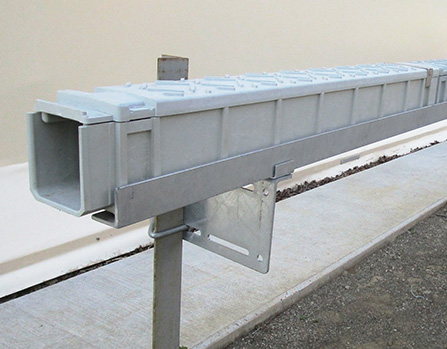

角度自在 壁面設置金具セット使用例

寸法

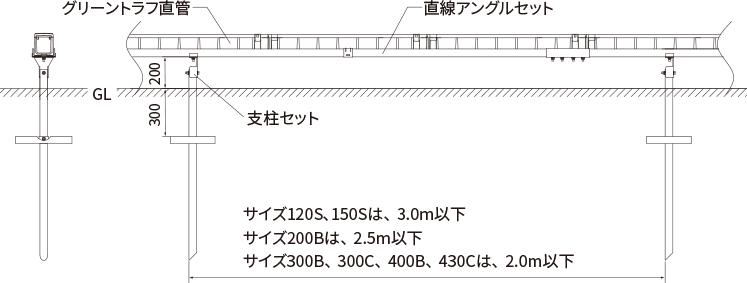

参考図

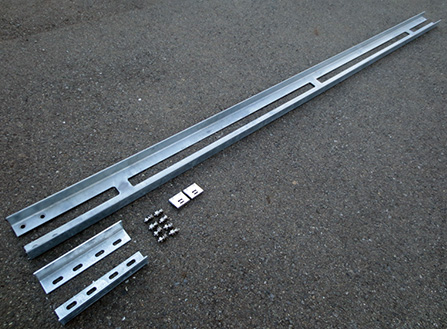

直線アングルセット

品番 対応サイズ 長さ(m) 質量(kg)
TK-ANG-120S-3000 サイズ120S用 3.0 30
TK-ANG-120S-1000 1.0 10
TK-ANG-150S-3000 サイズ150S用 3.0 30
TK-ANG-150S-1000 1.0 10
TK-ANG-200-2500 サイズ200用 2.5 25
TK-ANG-200-1000 1.0 10
TK-ANG-300-2000 サイズ300用 2.0 28
TK-ANG-300-1000 1.0 13
TK-ANG-400-2000 サイズ400用 2.0 31
TK-ANG-400-1000 1.0 15
TK-ANG-430-2000 サイズ430用 2.0 31
TK-ANG-430-1000 1.0 15

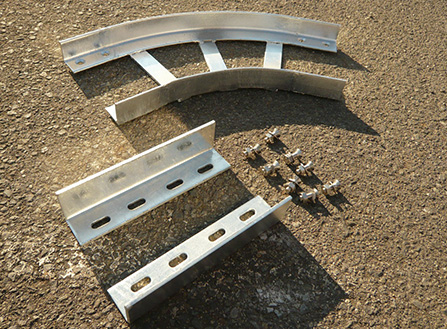

45度曲がりアングルセット

品番 対応サイズ 質量(kg)
TK-ANG-120S-45 サイズ120S用 8
TK-ANG-150S-45 サイズ150S用 8
TK-ANG-200-45 サイズ200用 9
TK-ANG-300-45 サイズ300用 12
TK-ANG-430-45 サイズ430用 16

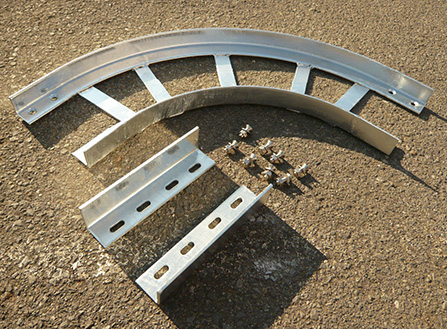

90度曲がりアングルセット

品番 対応サイズ 質量(kg)
TK-ANG-120S-90 サイズ120S用 14
TK-ANG-150S-90 サイズ150S用 14
TK-ANG-200-90 サイズ200用 16
TK-ANG-300-90 サイズ300用 21
TK-ANG-430-90 サイズ430用 24

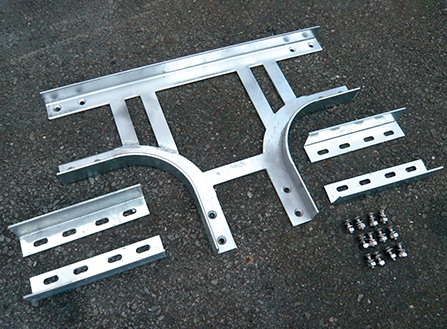

T分岐アングルセット

品番 対応サイズ 質量(kg)
TK-ANG-120S-T サイズ120S用 14
TK-ANG-150S-T サイズ150S用 14
TK-ANG-200-T サイズ200用 16
TK-ANG-300-T サイズ300用 21
TK-ANG-430-T サイズ430用 26

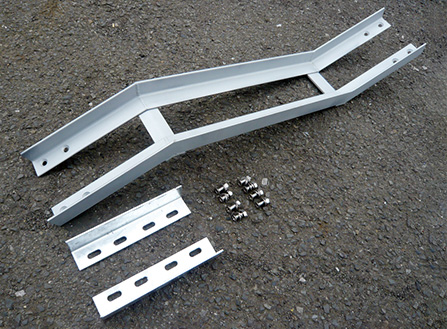

上下勾配アングルセット

品番 対応サイズ 質量(kg)
TK-ANG-120S-UD サイズ120S用 13
TK-ANG-150S-UD サイズ150S用 13
TK-ANG-200-UD サイズ200用 11
TK-ANG-300-UD サイズ300用 13
TK-ANG-400-UD サイズ400用 13
TK-ANG-430-UD サイズ430用 13

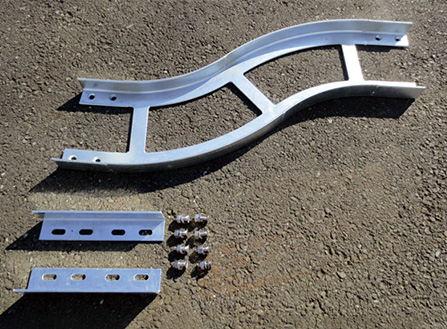

S字曲がりアングルセット

品番 対応サイズ 質量(kg)
TK-ANG-120S-S サイズ120S用 14
TK-ANG-150S-S サイズ150S用 14
TK-ANG-200-S サイズ200用 16
TK-ANG-300-S サイズ300用 21
TK-ANG-430-S サイズ430用 24

逆S字曲がりアングルセット

品番 対応サイズ 質量(kg)
TK-ANG-120S-Z サイズ120S用 14
TK-ANG-150S-Z サイズ150S用 14
TK-ANG-200-Z サイズ200用 16
TK-ANG-300-Z サイズ300用 21
TK-ANG-430-Z サイズ430用 24

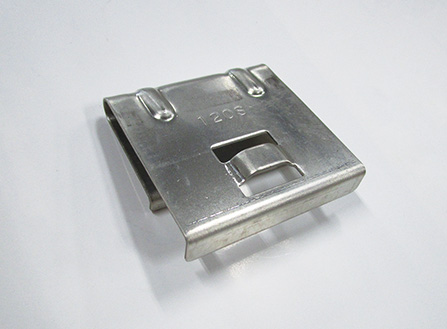

トラフ押え金具単品

品番 対応サイズ
TK-OSAE-120S サイズ120S用
TK-OSAE-150S サイズ150S用
TK-OSAE-200 サイズ200用
TK-OSAE-300 サイズ300用
TK-OSAE-400 サイズ400、430用

アングル支持部材

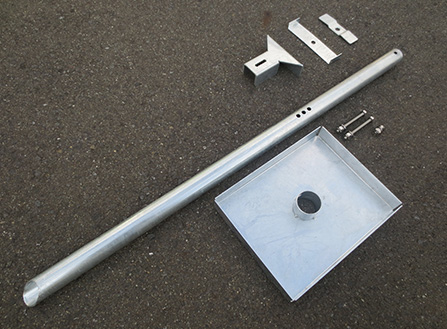

支柱セット

品番 対応サイズ 質量(kg)
TK-TKUI-120S サイズ120S用 12
TK-TKUI-150S サイズ150S用 12
TK-TKUI-200 サイズ200用 12
TK-TKUI-300 サイズ300用 14
TK-TKUI-400 サイズ400用 18
TK-TKUI-430 サイズ430用 18

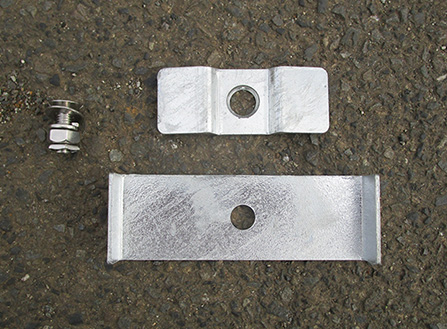

アングル固定具セット

品番 対応サイズ
TK-KOT-120S サイズ120S用
TK-KOT-150S サイズ150S用
TK-KOT-200 サイズ200用
TK-KOT-300 サイズ300用
TK-KOT-400 サイズ400用
TK-KOT-430 サイズ430用

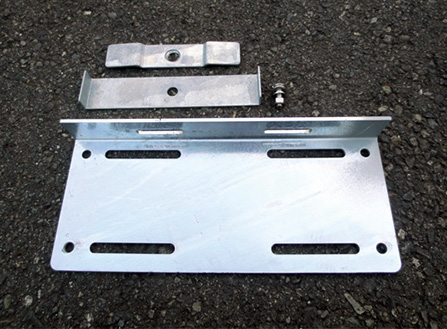

橋梁手すり設置金具セット

品番 対応サイズ 質量(kg)
TK-TESU-120S サイズ120S用 3
TK-TESU-150S サイズ150S用 4

(注) 設置場所に合わせたUボルト、三角ボルト等をご用意ください。

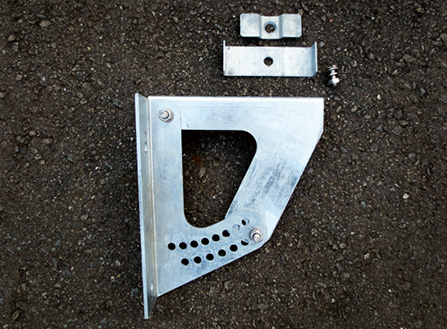

角度自在 壁面設置金具セット① 55度~90度

品番 対応サイズ 壁面角度 質量(kg)
TK-HEKI-120S-90 サイズ120S用 55~90度用 4
TK-HEKI-150S-90 サイズ150S用 4
TK-HEKI-200-90 サイズ200用 6

角度自在 壁面設置金具セット② 20度~55度

品番 対応サイズ 壁面角度 質量(kg)
TK-HEKI-120S-20 サイズ120S用 20~55度用 4
TK-HEKI-150S-20 サイズ150S用 4
TK-HEKI-200-20 サイズ200用 6

(注) ボルトの差し込み位置を変えることで、2.5度刻みで角度変更できる設置金具です。アンカーボルトは別売りとなります (壁面がコンクリート強度 Fc21N/mm2の場合は、M12、埋め込み深さ50mmのオールアンカーを推奨します)。

グリーントラフサイズ・品種/品番対応表
