古河电工的“TEX-E”开拓开关电源变压器的崭新时代。

当使用「TEX-E」3层绝缘电线(强化绝缘电线)时,初级与次级线圈之间不再需要层间绝缘胶带或阻挡栅。由此,变压器的尺寸变小了,具有提高效率、削减成本的特长。对于开关电源变压器来说,「TEX-E」3层强化绝缘电线充分满足了其所最最必要的条件。

秘密在于TEX-E的绝缘层。

TEX-E的关键秘密在于绝缘层。在IEC规定里,要求在初级线圈和次级线圈之间具有规定的绝缘机能。对于使用传统漆包线的变压器,基于IEC的规定,漆包层不具备绝缘能力。所以不可以省却初级线圈和次级线圈之间的层间绝缘带,也不可以省却确保沿面爬电距离的阻挡栅。针对以上情况,TEX-E因为在导体上被覆有满足IEC规格要求试验项目的3层绝缘层,可以在不使用阻挡栅或初级, 次级线圈之间的层间绝缘带的情况下被采用。

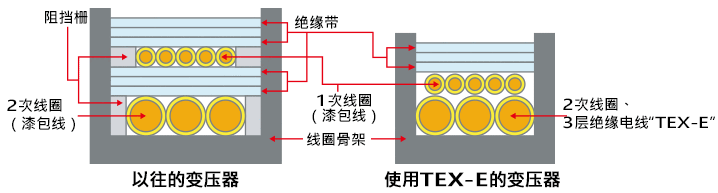

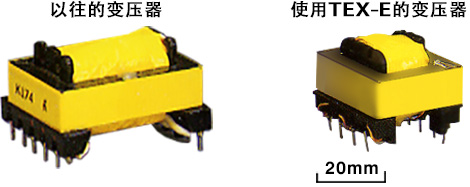

传统的标准变压器断面图如下图左侧所示,使用TEX-E的变压器断面图如下图右侧所示。分别生产输出功率为20瓦的2个变压器,应用TEX-E的变压器与传统的标准变压器相比较,体积可减小一半、重量可以仅有传统的变压器的2/3。因此,可以说能大幅削减材料费和加工费。
项目 标准型 使用TEX-E
输出功率 20W 20W
体积 cm3 36 19
% 100 53
重量 g 70 45
% 100 64

TEX-E满足许多的必要条件。

  1. 「强化绝缘」满足3,000V/1分钟, 耐电压的强化绝缘电线。
  2. 耐热等级为E级(120℃)。详情请参阅安规一览表
  3. 有提供多个UL1446绝缘系统。详情请参照海外安全规格取得状况链接项下的UL1446绝缘系统部分。此外,无论在绝缘系统中有无记载清漆、溶剂等的化学相容性事项,还请确认检查其兼容性。
  4. 无需剥皮也可以直接焊锡。
  5. 能使用自动绕线机顺滑地进行线圈绕线。
  6. 导体直径可在0.2mm到1.0mm的大范围内进行选择。

使用案例

TEX-E产品自从1993年面市以来,在世界范围内被2500多家客户长期使用,这足以证明TEX-E的安全性。TEX-E被广泛应用于智能手机充电器、游戏主机设备及其他设备的变压器中。
此外,依据本次取得的IEC61558认证,TEX-E可广泛应用于家电、LED照明用电源的变压器之中。依据满足认证条件改订后的IEC60601认证,TEX-E也可广泛应用于医疗用途设备机器的变压器之中。TEX-E的使用用途也在被不断扩大。

応用製品

  • 打印机
  • 传真机
  • 记忆装置
  • 电脑
  • 电视(LCD、PDP)
  • 变压器
  • 游戏及娱乐装置用 SMPS
  • 数码相机
  • 手机
  • 录像机用充电器
  • 个人计算机
  • DVD用AC适配器
