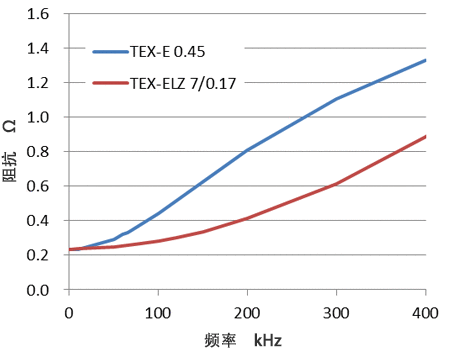

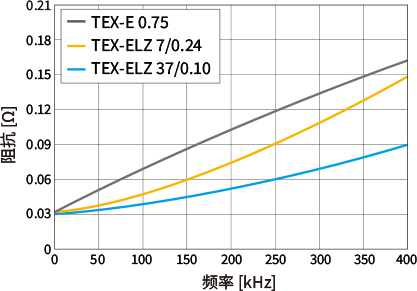

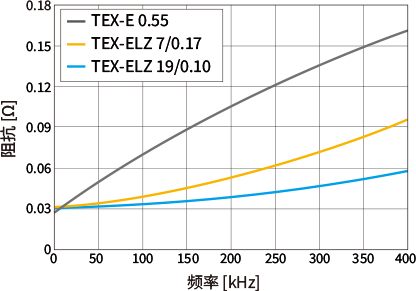

绞合线型的「TEX-ELZ」是在将多股单层漆包线绞合后,同TEX-E一样被覆有3层绝缘 层的绝缘绕组电线,可应对高频率用途。

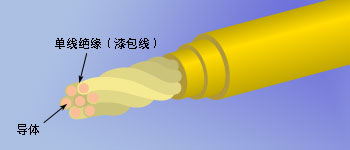

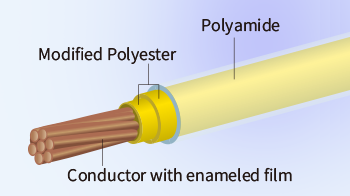

构造图

线材尺寸

导体直径
(mm)
标称成品外径
(mm)
最大成品外径
(mm)
最大导体电阻
at 20℃
(Ω/km)
产品重量
(kg/km)
7/0.10 0.524 0.580 346.9 0.679
7/0.11 0.554 0.610 285.2 0.797
7/0.12 0.590 0.650 238.4 0.931
7/0.13 0.620 0.680 202.4 1.069
7/0.14 0.650 0.710 173.8 1.217
7/0.15 0.680 0.740 151.1 1.375
7/0.16 0.716 0.770 132.4 1.550
7/0.17 0.746 0.800 117.0 1.728
7/0.18 0.776 0.830 104.2 1.917
7/0.19 0.806 0.860 93.34 2.115
7/0.20 0.836 0.890 84.10 2.323
7/0.21 0.866 0.920 76.18 2.541
7/0.22 0.896 0.950 69.96 2.769
7/0.23 0.932 0.990 63.91 3.017
7/0.24 0.962 1.020 58.61 3.265
7/0.25 0.992 1.050 53.94 3.523
7/0.26 1.022 1.080 49.81 3.792
7/0.27 1.052 1.110 46.13 4.070
7/0.28 1.082 1.140 42.85 4.358
7/0.29 1.112 1.170 39.91 4.656
7/0.30 1.148 1.200 37.01 4.976

(参考値)

注意:在这里记载的特性值都是参考值,有时与规格数据有所不同。
