2011年11月11日
古河電工グループの協和電線株式会社（本社：大阪府大阪市、社長：石橋久和）は、このたび電気自動車（ＥＶ）向けで非接触充電システムに使用する、埋設型高周波電流供給ケーブル「KANZACC～EMIC-One」を開発しました（特許出願済）。

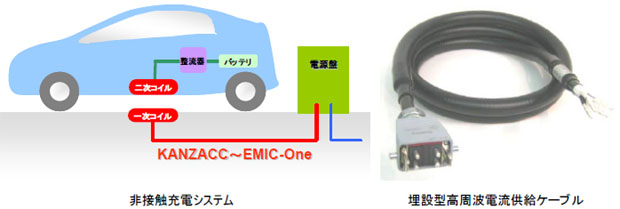

非接触充電システムとは、ケーブルやコネクタなど物理的な接触なしで、電気自動車（ＥＶ）に電力を供給するシステムです。ショッピングセンター駐車場や、交差点などに送電ユニットを埋め込み、停車するだけで充電が可能となります。
協和電線の「KANZACC～EMIC-One」は、非接触充電システムの電源盤から地表側の一次コイルに高周波大電流を供給するケーブルで、効率よく供給するために導体には多芯絶縁線を使用して、表皮効果による交流抵抗の増加を抑制しています。また、ケーブルは地中埋設されるため、ケーブル外周全体を波付金属管で覆うというコルゲート加工を施し、ケーブル全体を保護しています。敷設時の作業性向上のために、コネクタ付け端末加工も施しながら、ケーブルを定尺化してセット販売を行なう予定としています。本年11 月からサンプル出荷を始め、2013 年度に1 億円の売り上げをめざします。
構造
導体に多芯絶縁導体を使用し、さらに波付金属管で覆ったコルゲートケーブルです。
特長
- 多芯導体であるため、単線導体で発生する表皮効果による交流抵抗の増加を改善します。
その結果、導体温度上昇の抑制、使用機器の効率化、小型化、省エネに寄与します。 - ケーブルはコルゲート加工があるため、安心して地中に埋設できます。
- 多芯導体の端末はコネクタ付けがなされているため、敷設工事が非常に簡単です。
協和電線株式会社 概要
| 創業 | 1920年1月（大正9年1月） |
|---|---|
| 資本金 | 7億2075万5千円 |
| 代表者 | 代表取締役社長 石橋 久和 |
| 従業員 | 100名 |
| 本社所在地 | 大阪市北区堂島浜2-1-9 |
| 主要製品 | 電線・ケーブル、めっき加工品、金属管・コルゲート |
| 古河電工持株率 | 99.9%（平成23年3月現在） |
