FB-□(1条用)
FFB-□(多条用)
水の入る恐れのあるエフレックスの管路口処理にご使用ください。
作業方法

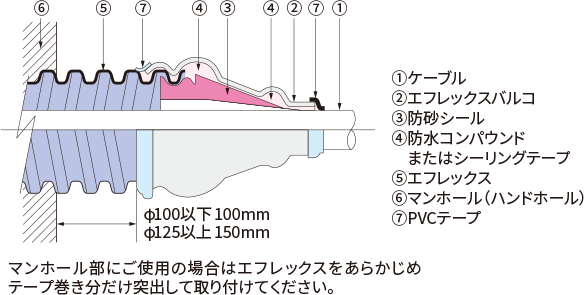

エフレックス端末の防砂シール③をネジ込み、④の防水コンパウンドまたはシーリングテープで処理し、②のエフレックスバルコを巻き、巻き終りを⑦のPVCテープで止めます。防砂シール先端は、ケーブル外径に合わせてあらかじめ切っておきます。

多条用の施工例

品番 | 箱入数 (セット/箱) |
D1 (約mm) |
D2 (約mm) |
D3 (約mm) |
L (約mm) |
|
---|---|---|---|---|---|---|
1条用 | 多条用 | |||||
FB-30 | FFB-30 | 10 | 5 | 25 | 43 | 56 |
FB-40 | FFB-40 | 5 | 10 | 35 | 55 | 75 |
FB-50 | FFB-50 | 10 | 15 | 40 | 68 | 82 |
FB-65 | FFB-65 | 5 | 15 | 55 | 85 | 116 |
FB-80 | FFB-80 | 1 | 20 | 69 | 105 | 118 |
FB-100 | FFB-100 | 1 | 20 | 90 | 135 | 162 |
FB-125 | FFB-125 | 1 | 30 | 110 | 163 | 172 |
FB-150 | FFB-150 | 1 | 40 | 132 | 198 | 212 |
FB-200 | FFB-200 | 1 | 70 | 160 | 255 | 284 |
(注)標準価格はカタログをご参照ください。
(注)使用ケーブルがトリプレックスの場合、または多条一括引き入れの場合には多条用をご指定ください。
(注)多条用はシーリングテープが1条用よりも多く梱包されています。
