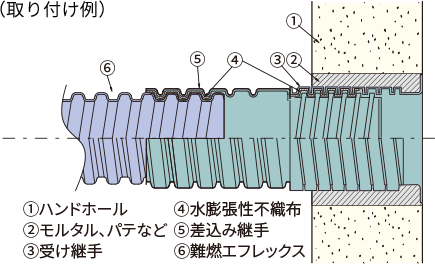

ハンドホールにエフレックスを接続する部品です。受け継手をあらかじめハンドホールに取り付けておくことにより、現場作業が大幅に低減できます。本商品は難燃エフレックス専用です。難燃エフレックス以外の管では接続できません。難燃エフレックス以外の管を使用した場合、漏水、強度不足などの不具合が生じる恐れがあるので、使用しないでください。

差込み継手NFTCA-□M

  • 写真はNFTCA-50M

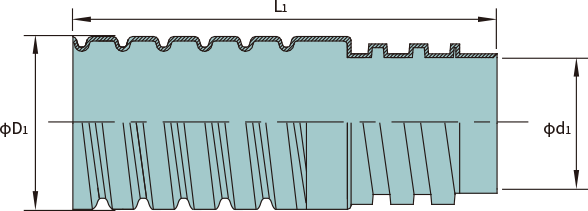

品番 寸法（約mm）
D1 d1 L1
NFTCA-30M 45 34 140
NFTCA-40M 59 46 160
NFTCA-50M 71 54 170
NFTCA-65M 91 71 185
NFTCA-80M 112 81 190
NFTCA-100M 142 107 220
NFTCA-125M 172 130 235
NFTCA-150M 201 154 247

（注）標準価格はカタログをご参照ください。

（注）ハンドホールの壁厚60〜150mmに対応しています。

水膨張性不織布を使用しているため、使用直前まで袋から取り出さないでください。高温多湿、直射日光のあたる場所での保管はお控えください。管内部に大量に水が浸入してくる現場での使用はお控えください。

受け継手NFTCA-□F

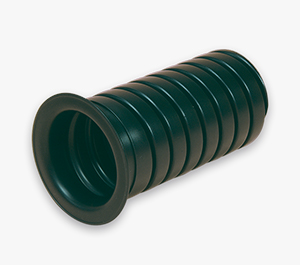

  • 写真はNFTCA-50F

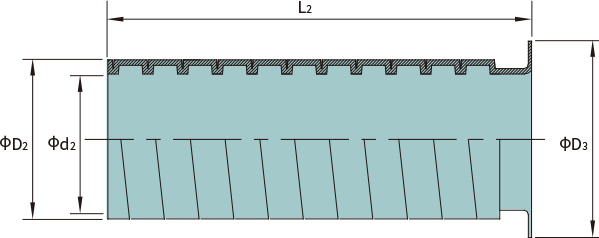

品番 壁面適用条件（約mm） 寸法（約mm）
厚さ 許容穴径 隣り合う穴の
中心間距離（注 1）		 D2 D3 d2 L2
NFTCA-30F 60～150 55～65 90以上 50 70 39 150
NFTCA-40F 70～75 105以上 64 80 52 150
NFTCA-50F 80～85 115以上 72 90 60 150
NFTCA-65F 95～100 135以上 87 105 76 150
NFTCA-80F 105～115 175以上 101 120 87 150
NFTCA-100F 135～145 200以上 129 152 113 150
NFTCA-125F 155～160 230以上 149 167 137 150
NFTCA-150F 180～185 260以上 174 194 164 150

（注 1）隣り同士のサイズが異なる場合は大きいサイズの値に準じてください。

（注）標準価格はカタログをご参照ください。

（注）差込み継手と受け継手は別売りとなっています。使用する際は併せてご使用ください。

不等沈下が大きい場所での使用はお控えください。
管内部に大量に水が浸入してくる現場での使用はお控えください。
