合成樹脂製多孔管

■概要
「電線類の地中化の促進」、「高度情報化社会の早期実現」を目的に国土交通省が推進しているC・C・BOX、情報BOX事業。古河電工は、こうした時代の要請に応える管路材としてリサイクルプラスチックを用いた合成樹脂製多孔管を開発しました。工事の省力化、工期の短縮、コストダウンを追求した新しい電線ケーブル地中化方式を是非ご採用下さい。
■特長
●耐荷重性良好
・浅層埋設が可能。
・車道下20cmでT-25 荷重に耐える強度があります。
・接合部の応力分散。(レンガ積み)
●作業性良好
・現場組立作業が簡単。
・軽量で重機が不要。
・多条多段配管が容易。
・内管接続作業の省略。
●コンパクトで耐衝撃性良好
・掘削量が少ない。
・発生土による埋設可。
●通線性良好
・ケーブルの長尺引き込みが可能。
・マンホール、ハンドホール間隔の長尺化。
●リサイクルプラスチックを利用
・地球環境保護推進。
・資源の有効利用。

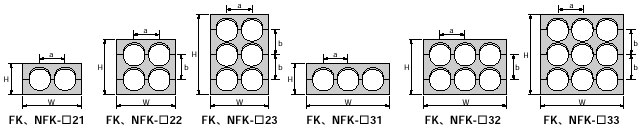

■仕様

●2条タイプ
品番 |
内管
サイズ |
2条1段
FK-□21 |
2条2段
FK-□22 |
2条3段
FK-□23 |
寸法約(mm) |
質量
約
(kg) |
寸法約(mm) |
質量
約
(kg) |
寸法約(mm) |
質量
約
(kg) |
H |
w |
a |
b |
H |
w |
a |
b |
H |
w |
a |
b |
FK-05□
NFK-05□ |
50 |
100 |
200 |
80 |
80 |
11 |
180 |
200 |
80 |
80 |
18 |
260 |
200 |
80 |
80 |
26 |
FK-08□
NFK-08□ |
80 |
140 |
272 |
119 |
118 |
18 |
258 |
272 |
119 |
118 |
32 |
376 |
272 |
119 |
118 |
45 |
FK-10□
NFK-10□ |
100 |
180 |
333 |
149 |
155 |
24 |
335 |
333 |
149 |
155 |
42 |
490 |
333 |
149 |
155 |
60 |
FK-15□
NFK-15□ |
150 |
230 |
475 |
215 |
215 |
43 |
445 |
475 |
215 |
215 |
80 |
660 |
475 |
215 |
215 |
117 |
●3条タイプ
品番 |
内管
サイズ |
3条1段
FK-□31 |
3条2段
FK-□32 |
3条3段
FK-□33 |
寸法約(mm) |
質量
約
(kg) |
寸法約(mm) |
質量
約
(kg) |
寸法約(mm) |
質量
約
(kg) |
H |
w |
a |
b |
H |
w |
a |
b |
H |
w |
a |
b |
FK-05□
NFK-05□ |
50 |
100 |
280 |
80 |
80 |
14 |
180 |
280 |
80 |
80 |
24 |
260 |
280 |
80 |
80 |
34 |
FK-08□
NFK-08□ |
80 |
140 |
391 |
119 |
118 |
25 |
258 |
391 |
119 |
118 |
43 |
376 |
391 |
119 |
118 |
61 |
FK-10□
NFK-10□ |
100 |
180 |
485 |
149 |
155 |
34 |
335 |
485 |
149 |
155 |
60 |
490 |
485 |
149 |
155 |
85 |
FK-15□
NFK-15□ |
150 |
230 |
690 |
215 |
215 |
62 |
-
(460) |
-
(690) |
-
(215) |
-
(215) |
-
(123) |
-
(690) |
-
(690) |
-
(215) |
-
(215) |
-
(185) |
注1)FK は一般タイプ。NFK は難燃タイプの内管使用。
注2)φ150の3条タイプは1段タイプのみです。
2段以上の設計、施工は、1段タイプを組合わせてください。
■価格表●一般タイプ
サイズ |
2条タイプ |
3条タイプ |
2孔(2条1段) |
4孔(2条2段) |
6孔(2条3段) |
3孔(3条1段) |
6孔(3条2段) |
9孔(3条3段) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
φ50 |
FK-0521 |
4,530 |
FK-0522 |
7,660 |
FK-0523 |
10,770 |
FK-0531 |
6,050 |
FK-0532 |
10,330 |
FK-0533 |
14,620 |
φ80 |
FK-0821 |
7,170 |
FK-0822 |
12,450 |
FK-0823 |
17,740 |
FK-0831 |
9,800 |
FK-0832 |
17,130 |
FK-0833 |
24,450 |
φ100 |
FK-1021 |
9,440 |
FK-1022 |
16,560 |
FK-1023 |
23,660 |
FK-1031 |
13,350 |
FK-1032 |
23,600 |
FK-1033 |
33,850 |
φ150 |
FK-1521 |
16,610 |
FK-1522 |
30,910 |
FK-1523 |
45,100 |
FK-1531 |
23,430 |
- |
- |
- |
- |
注)2009年6月現在の価格です。
●難燃タイプ
サイズ |
2条タイプ |
3条タイプ |
2孔(2条1段) |
4孔(2条2段) |
6孔(2条3段) |
3孔(3条1段) |
6孔(3条2段) |
9孔(3条3段) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
品番 |
(円/m) |
φ50 |
NFK-0521 |
5,010 |
NFK-0522 |
8,590 |
NFK-0523 |
12,170 |
NFK-0531 |
6,750 |
NFK-0532 |
11,730 |
NFK-0533 |
16,710 |
φ80 |
NFK-0821 |
7,920 |
NFK-0822 |
13,950 |
NFK-0823 |
19,980 |
NFK-0831 |
10,910 |
NFK-0832 |
19,350 |
NFK-0833 |
27,790 |
φ100 |
NFK-1021 |
10,450 |
NFK-1022 |
18,570 |
NFK-1023 |
26,680 |
NFK-1031 |
14,860 |
NFK-1032 |
26,620 |
NFK-1033 |
38,380 |
φ150 |
NFK-1521 |
18,370 |
NFK-1522 |
34,320 |
NFK-1523 |
50,380 |
NFK-1531 |
26,070 |
- |
- |
- |
- |
注)2009年6月現在の価格です。
構造体ユニット(孔多くん)、内管、固定用差し込みピンを含むセット価格です。
■構造
“古河FKシステム”は、構造体ユニット(孔多くん)、内管、固定用差し込みピンから構成されています。構造体ユニットは長さ1mで、50cmづつずらして(千鳥状)組み立て差し込みピンを挿入し連結します。なお、古河FKシステムには一般タイプ(FK)と難燃タイプ(NFK)があり、サイズは内管φ50〜φ150を用意しています。
|
 |
 |

|
|
 |
