塩ビ管変換アダプタKD-□-VP

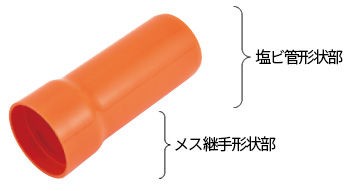

角型エフレックスの末端を塩ビ管に変換する継手で、メス継手形状部と、塩ビ管形状部からなります。

特長



・メス継手部は、角型エフレックス本体のオス継手部と、滑剤を塗ってワンタッチで接続可能です。

・塩ビ管形状部は、従来の塩ビ管施工と同様に扱うことができます。
　塩ビ管部品との併用で、切管や異種管との接続も可能です。

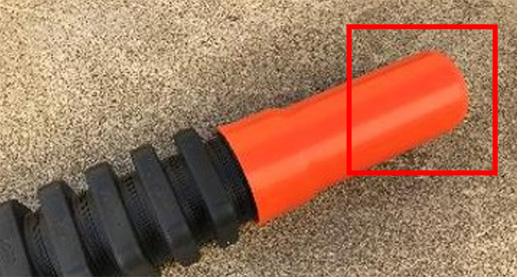

使用例

・既設管との繋ぎ変え

・パテを使用しない、簡単施工。
　接続後に、即時埋戻しが可能。

・少ない部材で、角型エフレックスと塩ビ管を切り替え可能。

・官民境界の受け渡し

・従来の塩ビ管施工と同じ状態で、民地側に受渡が可能。
　　⇒　民地側を従来と同じ手順で施工可能

・切断、面取りが不要

・そのまま塩ビ管メス部へ取り付けることが可能です

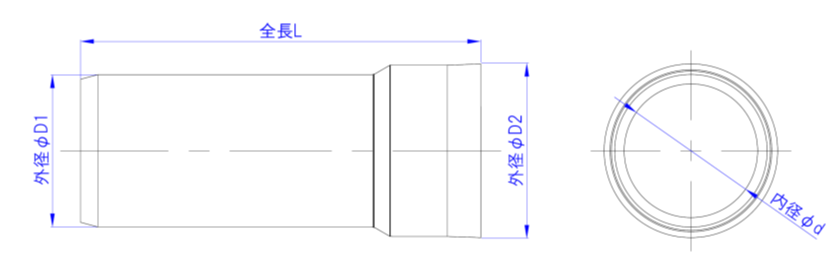

構成・寸法

品番 角型エフレックスの
呼び径		 外径φD1
（約mm）		 外径φD2
（約mm）		 内径φd
（約mm）		 全長L
（約mm）		 変換される
塩ビ管種
KD-75-VP1 75 89 102.5 77 300 CCVP75
KD-100-VP1 100 114 130 100 300 CCVP100
KD-130-VP1 130 142.5 166.5 125 300 CCVP125
KD-130-VP2 130 147.5 168 130 300 CCVP130
