産業用レーザ >加工事例(溶接)

加工事例(溶接)

  • 溶接
  • 切断
  • 表面処理
  • 穴あけ

様々な材料(SUS、銅、アルミニウム、異材、板厚違い等)の溶接に対応可能。

ビームモード制御技術を適用により、溶接時のスパッタ・ブローホールの抑制、溶け込み深さの均一化が可能。

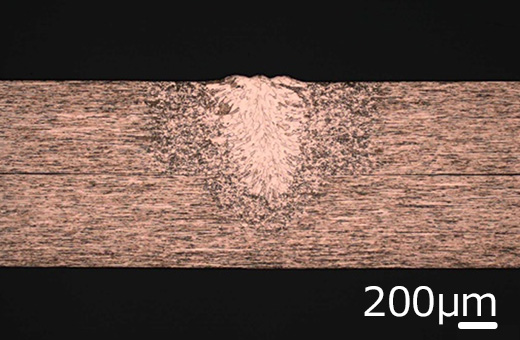

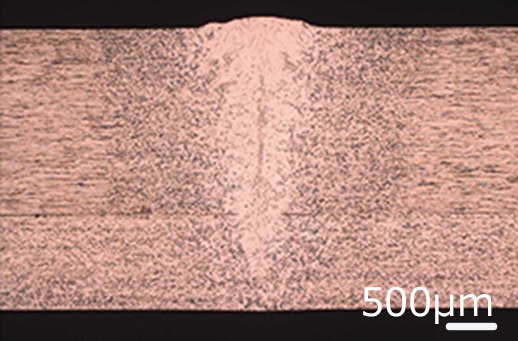

銅板重ね溶接

機種

Blue-IRハイブリッドレーザ(BR1030)

出力 青色レーザ 1kW+ファイバレーザ 3kW
速度

100mm/sec

材料

C1020 t2mm 、t1mm

銅板重ね溶接

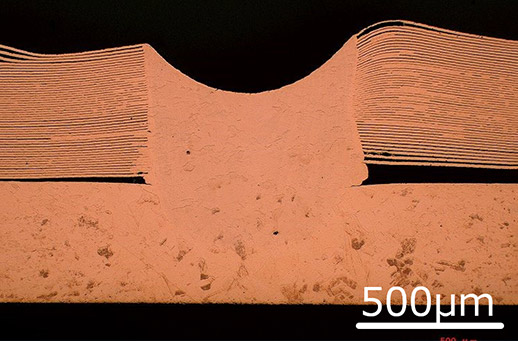

銅箔+銅板重ね溶接

機種

青色半導体レーザ(BR0400)

シングルモードファイバレーザ(FEC1000S)

出力 青色レーザ 150W+ファイバレーザ 500W
速度 5mm/sec
材料 電解銅箔 t8μm × 50枚、タブリード(銅板)t0.5mm

銅箔+タブリード(銅板)重ね溶接

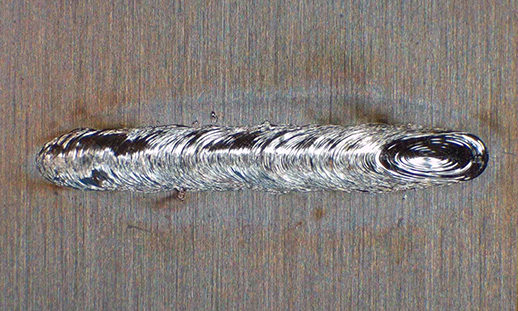

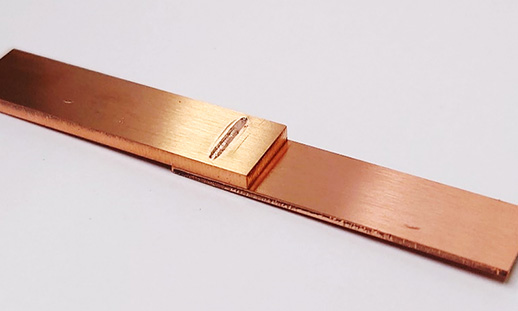

銅バスバ重ね溶接(t=2mm / t=1mm)

機種

Blue-IRハイブリッドレーザ(BR1545)

出力 青色レーザ 1.5kW+ファイバレーザ 4.5kW
速度

150mm/sec

材料

無酸素銅(上板t=2mm、下板t=1mm)

銅バスバ重ね溶接(t=2mm t=1mm)

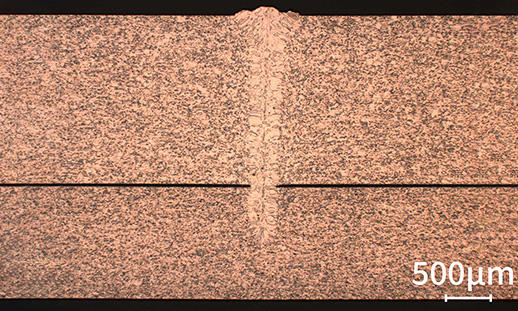

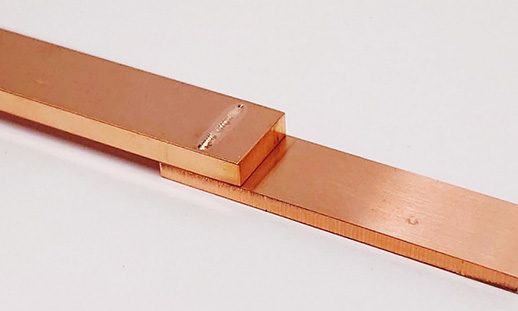

銅バスバ重ね溶接(t3mm / t=2mm)

機種

青色半導体レーザ(BR2200)

マルチモードファイバレーザ(FEC6000M)

出力 青色レーザ 2kW+ファイバレーザ 6kW
速度 150mm/sec
材料 無酸素銅(上板t=3mm、下板t=2mm)

銅バスバ重ね溶接(t3mm t=2mm)

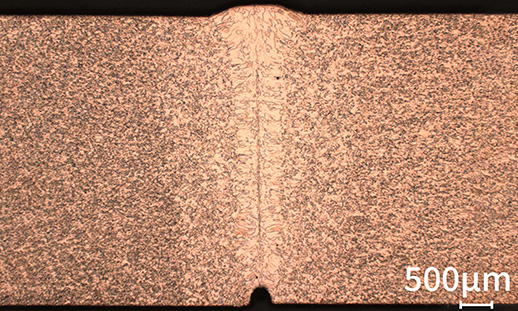

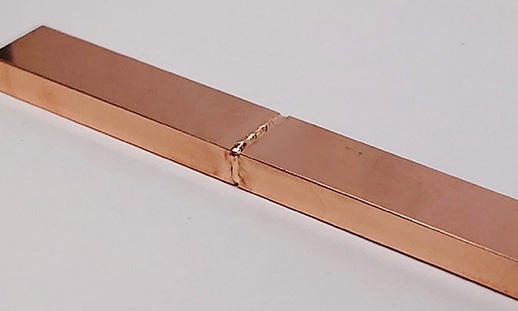

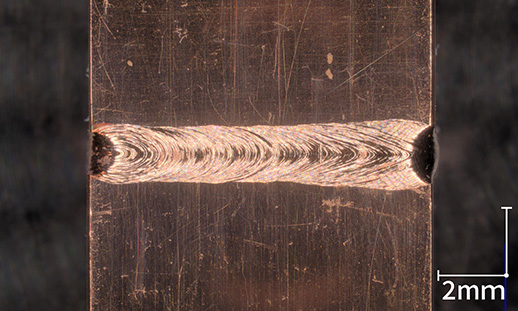

銅バスバ突合せ溶接(t5mm)

機種

青色半導体レーザ(BR2200)

マルチモードファイバレーザ(FEC6000M)

出力 青色レーザ 2kW+ファイバレーザ 6kW
速度

100mm/sec

材料

無酸素銅(t=5mm)

銅バスバ突合せ溶接(t5mm)

銅板重ね溶接

機種

Blue-IRハイブリッドレーザ(BR1030)

出力 青色レーザ 800W+ファイバレーザ 2200W
速度

450mm/sec

材料

C1020 0.5mm x 0.5mm

スパッタフリー溶接動画

銅板重ね合わせ短手方向

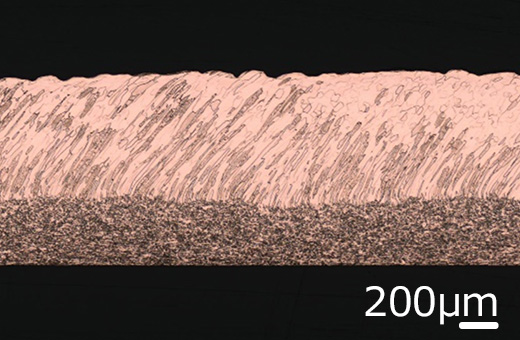

銅板重ね合わせ長手方向

DCB基板

機種

Blue-IRハイブリッドレーザ(BR1030)

出力 青色レーザ 1000W+ファイバレーザ 1400W
速度 400mm/sec
材料 C1020 0.8mm x 0.3mm重ね合わせ
セラミックあり

DCB基板溶接動画

DCB基板溶接表面

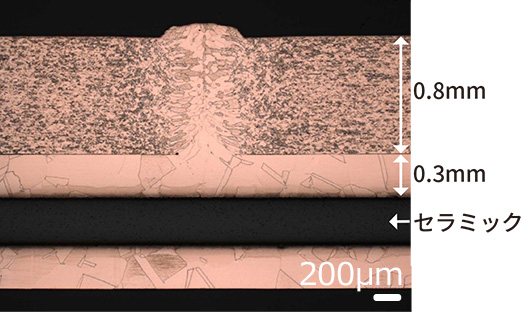

DCB基板溶接断面

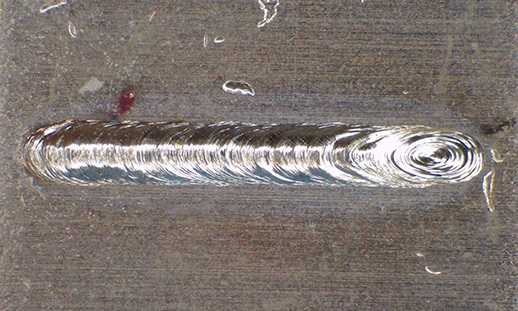

アルミダイカスト溶接

機種

マルチモードファイバレーザ(FEC6000M)

出力 ファイバレーザ 6kW
速度 100mm/s
材料 ADC12 2mm x 2mm重ね合わせ

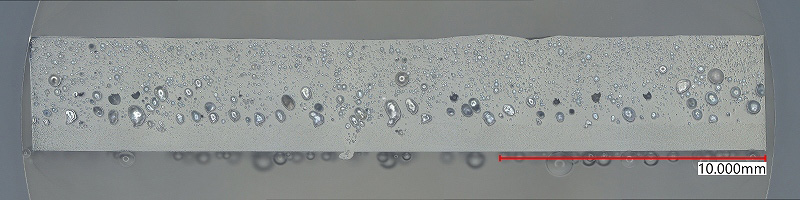

ビームモード制御技術なし

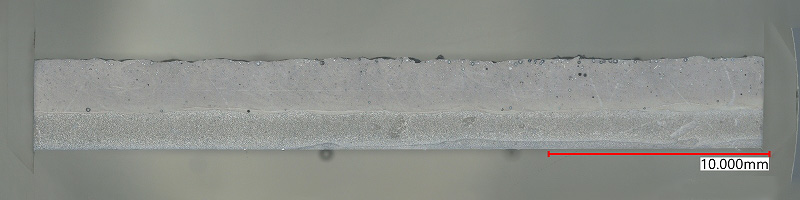

ビームモード制御技術あり

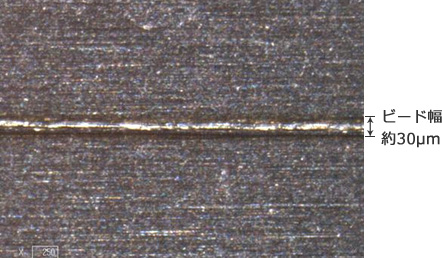

SUS304重ね溶接

機種

シングルモードファイバレーザ(FEC1000S)

出力 150W
速度 2500mm/sec
材料 SUS304 t0.05 mm

SUS304重ね溶接

チタン重ね溶接

機種

シングルモードファイバレーザ(FEC1000S)

出力 250W
速度 400mm/sec
材料 純チタン t0.3 mm

チタン重ね溶接

アルミ(A5052)/ 銅(C1100)重ね溶接

機種

シングルモードファイバレーザ(FEC1000S)

出力 300W
速度 100mm/sec
材料 アルミ(A5052)/ 銅(C1100)

アルミ(A5052)/ 銅(C1100)重ね溶接


スキャナレーザ加工ヘッド用保護ガラスの汚れを高精度且つインプロセスで検出・数値化するモニタ装置
溶接モニタ計測
