青色レーザおよびBlue-IRハイブリッドレーザ「BRACE®」は、銅のレーザ溶接加工の品質向上にフォーカスしたレーザです。
青色レーザ発振器は、日亜化学工業株式会社殿が有する世界最高の性能、すなわち出力、効率、信頼性に秀でたGaN系LDと、古河電工が培ってきたレーザモジュール組立技術を組み合わせた共同開発品です。

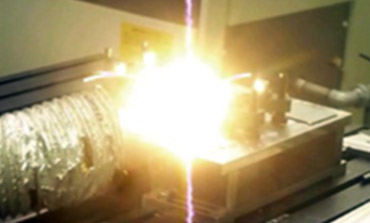

世界トップレベルの高輝度青色レーザ発振器と古河電工製ファイバレーザを組み合わせ、新しいレーザ溶接ソリューションをご提供致します。
-

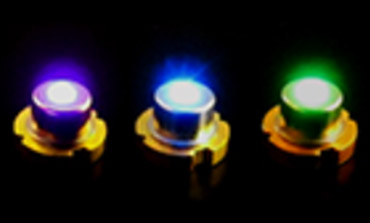

世界最高性能のGaN系レーザダイオード
- 量産技術
- パッケージング技術
- 波長ラインナップ
-
世界最高ビーム品質のファイバレーザ
- 高出力レーザダイオードモジュール組立技術
- レーザ加工ソリューション
- 銅の素材力
用途
- 銅箔・銅条・銅線の溶接
- 巻線の被膜除去
Blue-IRハイブリッドレーザでの加工：高速度カメラ
仕様
| 分類 | 型式 | BR2200（注） | BR1545 | BR1030 | BR0400（注） | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 光学特性 | 定格出力（W） | Blue | Blue | IR | Blue | IR | Blue | |||
| 2,200 | 1,500 | 4,500 | 1,000 | 3,000 | 400 | |||||
| 伝送ケーブルファイバコア径（μm） | 300 | 300 | 50 | 80 | 200 | 300 | 50 | 80 | 110 | |
| ビーム品質 BPP （典型値）（mm・mrad） |
33 | 33 | 1.7 | 3.0 | 22 | 33 | 1.7 | 3.0 | 12 | |
| ビームモード | マルチモード | |||||||||
| 構造 | 発振器・電源一体型 | |||||||||
| 波長（nm） | Blue：465 IR：1070 | |||||||||
| 偏光 | ランダム偏光 | |||||||||
| 出力調整可能範囲 | 定格出力の10～100% | |||||||||
| 変調周波数（kHz） | ～5 | |||||||||
| 冷却 | 冷却方式/発振器 | 水冷 | ||||||||
| 冷却方式/電源 | 水冷 | |||||||||
| 冷却水温度（℃） | 25 | |||||||||
| 伝送ケーブル | 光出力ケーブル端コネクタ | QBH | ||||||||
| ケーブル冷却方式 | 水冷 | |||||||||
| 標準ケーブル長（m） | 10 | |||||||||
| 電源 | 電源 | 三相 200 ～ 240V | 単相 200~240V | |||||||
| 周波数 | 50/60Hz ±5% | |||||||||
（注） 各種ファイバレーザと組み合わせることでハイブリッドレーザとして使用可能
| BRACEシリーズ | ||
|---|---|---|
| 型名 | BR2200/1545/1030 | BR0400 |
| 外形寸法（mm） | W820×H1568×D1075 | W442×H133×D621 |
