古河電工の「TEX-E」はスイッチング変圧器の新しい時代を拓きます。

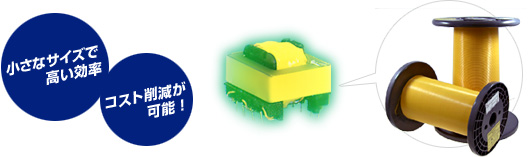

3層絶縁電線（強化絶縁電線）「TEX-E」を用いると1次、2次コイル間絶縁テープとバリアテープが不要になります。そのため変圧器のサイズが小さくなり、高い効率とコスト削減を生み出すという特長を有しています。「TEX-E」はスイッチング変圧器にとって最も必要な条件を満たしています。
TEX-Eの絶縁層には秘密があります。
TEX-Eの秘密は絶縁層にあります。IECの規定では１次コイルと２次コイルの間には規定の絶縁機能を持った絶縁が要求されます。従来のエナメル線を用いた変圧器においてはIECの規定上、エナメル層は絶縁物と見なされないため、1次、2次コイル間の絶縁テープや沿面距離を確保するためのバリアテープを省くことができません。それに対しTEX-Eは導体上にIEC規格で要求される試験項目をクリアした3層の絶縁層を被覆しているのでバリアテープや1次、2次コイル間の絶縁テープなしで使用することが可能になります。

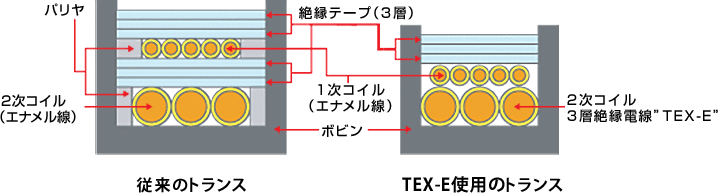

従来の標準変圧器の断面を下図の左側に、TEX-Eを用いた変圧器の断面を右側に示します。それぞれで20Wの出力の電源を製造するとTEX-Eを用いた変圧器は従来の標準変圧器と比較して体積が半分に、重量が2/3にすることが可能です。これにより材料費と加工費を大幅に削減できることは言うまでもありません。
| アイテム | 標準タイプ | TEX-E適用 | |
|---|---|---|---|
| 出力 | 20W | 20W | |
| 体積 | cm3 | 36 | 19 |
| % | 100 | 53 | |
| 重量 | g | 70 | 45 |
| % | 100 | 64 | |
TEX-Eシリーズの特長
- 3000V, 1分間の耐電圧を満足する強化絶縁巻線です。
- 耐熱性はE種（120℃）です。詳細は安全規格一覧を ご参照下さい。
- 多くのUL1446絶縁システムが提供されています。詳細は海外安全規格取得状況のUL1446 絶縁システムの項をご参照下さい。尚、ワニス，溶剤等との化学的適合性は、絶縁 システム中の記載有無にかかわらず、その適合性の確認をお願いします。
- 絶縁層を剥離することなくハンダ付けが可能です。
- 自動巻線機によるコイル巻が可能です。
- 呼称サイズ（導体径）は0.20mmから1.0mmの広い範囲で選択頂けます。
使用例
世界中で1993年の上市以来2500社以上の顧客によって使われ続けていることが、TEX-Eの安全性を証明しています。TEX-Eは携帯電話（スマートホン）用充電器、ゲーム装置及びその他装置の変圧器として幅広く使用されています。また、この度取得したIEC61558により、家電、LED照明用電源の変圧器に、また認証条件が改訂されたIEC60601により医療用機器の変圧器にも使用用途が拡大されます。
応用製品
- プリンタ
- ファクシミリ
- メモリ
- コンピュータ
- テレビ（LCD、PDP）
- インバータ
- ゲーム及び娯楽装置用 SMPS
- デジタルカメラ
- 携帯電話
- ビデオ用バッテリーチャージャー
- パーソナル・コンピュータ
- DVD用ACアダプタ
