自己融着タイプの「TEX-ECEW3」は標準タイプ線材の外表面を覆う自己融着層を有し、 そのためボビンレスコイルを作ることができます。

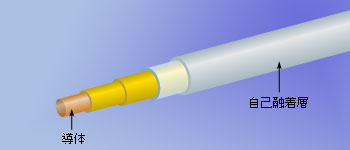

構造図・加工例(コイル)
線材寸法
導体呼び径 (mm) |
公差 (mm) |
目標仕上外径 (mm) |
最大仕上外径 (mm) |
最大導体抵抗 at 20℃ (Ω/km) |
製品重量 (kg/km) |
---|---|---|---|---|---|
0.20 | ±0.008 | 0.420 | 0.460 | 607.6 | 0.409 |
0.21 | ±0.008 | 0.430 | 0.470 | 549.0 | 0.444 |
0.22 | ±0.008 | 0.440 | 0.480 | 498.4 | 0.478 |
0.23 | ±0.008 | 0.450 | 0.490 | 454.5 | 0.513 |
0.24 | ±0.008 | 0.460 | 0.510 | 416.2 | 0.550 |
0.25 | ±0.008 | 0.470 | 0.510 | 382.5 | 0.588 |
0.26 | ±0.010 | 0.480 | 0.520 | 358.4 | 0.628 |
0.27 | ±0.010 | 0.490 | 0.530 | 331.4 | 0.669 |
0.28 | ±0.010 | 0.500 | 0.540 | 307.3 | 0.713 |
0.29 | ±0.010 | 0.510 | 0.550 | 285.7 | 0.756 |
0.30 | ±0.010 | 0.520 | 0.560 | 262.9 | 0.802 |
0.32 | ±0.010 | 0.540 | 0.580 | 230.0 | 0.897 |
0.35 | ±0.010 | 0.570 | 0.610 | 191.2 | 1.050 |
0.37 | ±0.010 | 0.590 | 0.630 | 170.6 | 1.160 |
0.40 | ±0.010 | 0.640 | 0.680 | 145.3 | 1.353 |
0.45 | ±0.010 | 0.690 | 0.730 | 114.2 | 1.673 |
0.50 | ±0.010 | 0.740 | 0.780 | 91.43 | 2.028 |
0.55 | ±0.020 | 0.790 | 0.830 | 78.15 | 2.417 |
0.60 | ±0.020 | 0.840 | 0.880 | 65.26 | 2.842 |
0.65 | ±0.020 | 0.890 | 0.930 | 55.31 | 3.302 |
0.70 | ±0.020 | 0.940 | 0.980 | 47.47 | 3.796 |
0.75 | ±0.020 | 0.990 | 1.030 | 41.19 | 4.325 |
0.80 | ±0.020 | 1.040 | 1.080 | 36.08 | 4.890 |
0.85 | ±0.020 | 1.090 | 1.130 | 31.87 | 5.488 |
0.90 | ±0.020 | 1.140 | 1.180 | 28.35 | 6.123 |
0.95 | ±0.020 | 1.190 | 1.230 | 25.38 | 6.719 |
1.00 | ±0.030 | 1.240 | 1.280 | 23.33 | 7.495 |
(参考値)
注意:ここに記載した特性値は参考値であり、仕様値と異なる場合があります。
