多本撚りリッツ線タイプの「TEX-ELZS」はエナメル線を複合的に撚り合わせリッツ線の上にTEX-Eと同じ3層の絶縁層を被覆したもので、TEX-ELZより高い周波数領域でも対応できます。

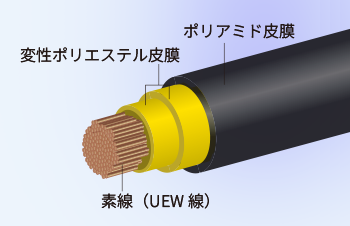

構造図
線材寸法
| 導体呼び径 （mm） |
目標仕上外径 (mm) |
最大仕上外径 (mm) |
最大導体抵抗 at 20℃ (Ω/km) |
製品重量 (kg/km) |
|---|---|---|---|---|
| 133/0.070 | 1.430 | 1.458 | 39.04 | 1.060 |
| 133/0.075 | 1.505 | 1.533 | 33.80 | 1.163 |
| 133/0.080 | 1.580 | 1.608 | 29.55 | 1.270 |
| 133/0.085 | 1.655 | 1.683 | 26.06 | 1.382 |
| 133/0.090 | 1.730 | 1.758 | 23.15 | 1.498 |
| 133/0.095 | 1.805 | 1.833 | 20.70 | 1.620 |
| 133/0.100 | 1.880 | 1.908 | 18.62 | 1.746 |
（参考値）
注意：ここに記載した特性値は参考値であり、仕様値と異なる場合があります。
