实现无卤、无磷汽车用电线“ECOBEAMEX-120α AESSX”实现产品化

2013年5月30日

本公司已将满足无卤、无磷JASO(注释1) D 611的120ºC耐热汽车用电线“ECOBEAMEX-120α AESSX(注释2)”实现产品化。在电子辐射架桥技术中组合本公司独有的“新型化学架桥技术”(注释3),使电线符合严格的车用标准,同时在成本方面,与含卤素电线持平(与本公司比较)。

本电线除了可用作汽车主线束与零件线束中的无卤AESSX 电线,还可作为不含PVC和塑化剂的AVSS、AVSSH、AVSSX电线的替代品使用。

迄今为止,本公司开发并生产的产品主要包括满足具有严格垂直阻燃性的105ºC、125ºC额定UL标准电线,以及各种无卤、无磷电线。今后,在必须具备高超的材料技术能力的无卤电线方面,我们还将推出新产品。

开发背景

JASO标准制定出了120ºC耐热汽车用电线“AESSX”的标准。AESSX电线被指定以架桥聚乙烯作为基本树脂,而阻燃剂一般采用卤素阻燃剂,其只需添加少量就可获得良好的阻燃效果。目前,需要采用不含卤素物质的电线作为环保措施,因此为了实现无卤要求,必须采用阻燃效果比卤素阻燃剂低的阻燃剂。然而,由于必须要增加阻燃剂的添加量,对于以磨损性及耐热性方面为主、具有严格要求的车用标准来说,要达到与含卤电线同样的成本是十分困难的(图2 耐磨损性的比较示例)。

此次,我们发挥培育至今的无卤材料技术能力,开发出了在成本与特性方面都能满足要求的本电线。

产品特点与数据规格

  • 符合JASO D611中规定的120ºC耐热超薄汽车用电线“AESSX”的标准
  • 符合RoHS、无REACH SVHC、无卤素、无PVC、无塑化剂、无磷

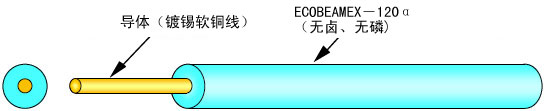

导体(镀锡软铜线*) 绝缘体 最大
导体电阻
20ºC
(Ω/km)
公称
截面积
(SQ)
构成
(根/mm)
外径
(mm)
标准厚度
(mm)
外径
标准
(mm)
外径
最大
(mm)
0.3f 19/0.16 0.8 0.3 1.4 1.5 59
0.5f 19/0.19 1 0.3 1.6 1.7 38.8
0.75f 19/0.23 1.2 0.3 1.8 1.9 25.8
1.25f 37/0.21 1.5 0.3 2.1 2.2 15.5
2.0f 37/0.26 1.8 0.4 2.6 2.7 10

标准绝缘体颜色:黑色、白色、红色、黄色、褐色、蓝色、橙色、紫色、灰色、绿色
*也适用裸软铜线。

ECOBEAMEX-120α

备注

ECOBEAMEX-120α
ECOBEAMEX是本公司无卤电线中,进行过电子辐射的产品群等级。
120α表示为120ºC的耐热汽车用电线,α为Automotive中A的希腊字母。

补充

(注释 1)JASO标
由社团法人汽车技术协会标准会议组织(Japanese Automobile Standards Organization)制定的汽车零件标准。

(注释 2)AESSX
JASO D 611所规定的120℃耐热超薄汽车用电线。

(注释 3)新型化学架桥技术
在溶解混匀时促进架桥的方法,由于树脂之间在混匀后慢慢形成架桥状态,可挤出成形,成形后无需架桥工序即可再次成形。该技术为本公司独有技术,正在申请20多项相关专利。
详情请登陆“Chemical Cross-Linked Halogen-Free Insulated Wire “EcoacePlus Series”(PDF 154KB)查看。
