开发独特的无线电力传输系统
~可应用于工业用途的充电系统~

2013年11月21日

本公司新开发了无线电力传输系统,其特点为电力传输部极小、极薄且十分柔韧。此外,本公司在此次实证实验中取得了成功。

本公司此次开发的无线电力传输系统,可采用十分柔韧的薄型导电性材料构成电力传输用电极,不仅有利于提升搭载电极的机器的外观设计,同时也为其实现小型、轻量化做出了贡献。

此外,通过使传输方式进一步高频化,以期实现输电部、受电部的小型化,也能为无线充电系统整体的轻量小型化做出贡献。

在此次实证实验中,通过使用约200mm角度(铝制,重量200g以下)的电极,成功输电1kW。实现了传输距离50mm以上、传输效率90%以上、传输频率27.12MHz。

本公司以该无线电力传输系统在工业用途的充电系统(电动运输车:无人运输车、机器人等)方面的应用为开端,未来将以涉足广泛的充电系统(其中包括今后可能会向家庭进行普及的护理机器人等)为目标,不断推进实用化的验证实验。

开发独特的无线电力传输系统

开发背景

本公司通过开发高电压电力电缆及广播天线(东京塔等)等宽带相关产品,共同构筑高电压技术和高频技术。
本公司的独特方式在这样的技术背景下产生,是一种利用电压驱动传输电力,通过高频化,可使输电部和受电部实现小型化的方式。并且,即使在电力传输部有包含金属片的异物侵入、附着时,理论上也不会对异物进行感应加热,所以不会因异物的侵入、附着而导致电力传输部烧焦或着火,确保供电系统的安全运行。进行电力传输的电极部为十分柔韧的薄型导电性材料,在轻量、薄型及外观设计方面十分优秀。
我们认为,明年3kW级的电力传输距离可达300mm,因此我们将不断推进实用化的验证实验,旨在涉足需要更大电力的充电系统及包括面向家庭在内的广泛的充电系统。

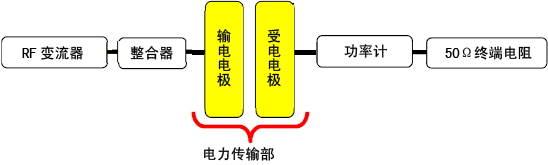

实验系统方框图

实验系统方框图
