成功开发出“轻量”、“简单”、“柔软”的RAKURAKU电缆系统
~ 为低压电缆工程的省力化及提高相关业务的效率做出贡献 ~

2018年5月22日

古河电气工业株式会社成功开发出了“RAKURAKU电缆系统”。该电缆系统由以铝作为导体的高功能型低压铝导体CV电缆“RAKURAKU电缆”和用于该电缆的专用端子、端子座、专用工具构成,自2018年6月起销售。
本系统将在2018年5月23日举办的JECA FAIR2018-第66届电气设备工业展上展出。

背景

楼宇、公寓、工厂及商业设施的室内布线广泛使用架桥式聚乙烯绝缘聚氯乙烯护套电缆(以下称“CV电缆”)。
近年来,建筑工地的劳动力不足及老龄化问题愈发严重,推进提升建筑工地的生产效率也成为最高命题,建筑工地愈发需要可为节约作业劳力、提高相关业务效率做出贡献的资材及机械材料。
CV电缆一般用铜做导体。但近年来,铜原料的价格持续走高,面临原料价格变动的风险,因此电缆采购业务也变得愈发烦杂。

内容

高功能型低压铝导体电缆“RAKURAKU电缆”

【轻量】
本次成功开发的高功能型低压铝导体CV电缆“RAKURAKU电缆”选用铝做导体,重量大约比以往的CV电缆减少了一半(与同尺寸产品相比)。当载流容量达到现行CV电缆的标准时,RAKURAKU电缆的电缆尺寸会加大1~2个码数。尽管如此,我们仍然成功地减轻了约30%的重量。

【简单】
进一步改良绝缘材料,不仅在常温下,在低温下也比以往的CV电缆更容易剥除覆膜层。

【柔软】
在改良绝缘材料的基础上,还改进了导体结构,易弯曲度大约相当于以往CV电缆的3倍。

“RAKURAKU电缆”具备上述特点,节约了搬运作业(线轴的卸载、移动及返回等)、电缆铺设作业(拉出及拉回、敷设电缆及整理电缆等)、终端处理作业(去除电缆弯曲及剥除覆膜等)的劳力。

铝导体专用端子

在电缆中使用铝导体时要面临的技术课题有“导体表面的氧化皮膜”“不同种类金属的接触腐蚀”“缓和应力”等,因此在使用铝导体电缆时,需要使用专用端子从技术方面解决这些课题。
因此,古河电工以多年来在公司内部培育出的架空送配电及汽车用线束等的铝导体连接技术为基础,与压接端子制造商及端子座制造商协作,成功地开发出了RAKURAKU电缆专用端子。为了能够最大限度地减少终端处理作业人员的负担,专用端子采用了已广泛普及的“压接方式”。

铝制端子座

端子座采用的也是以铝合金作为端子安装板材料的铝制端子座。铝制端子座与以往的铜合金端子座相比,重量减轻了约30%。此外,因为端子安装板表面实施了镀镍处理,所以也可以安装以往的铜端子。

专用工具:剥皮+刷除工具

铝导体的表面覆盖着氧化皮膜。该氧化皮膜为绝缘物质,因此在终端处理时需要使用钢丝刷来刷铝导体的表面以去除氧化皮膜。此次,古河电工新开发出了能够进一步节约刷除作业劳力及保持施工质量均一的工具。
该工具不仅具有刷除功能,还兼具剥皮功能,因此可以“在剥皮的同时进行刷除”,可大幅提高铝导体电缆的终端处理作业效率。

“RAKURAKU电缆系统”产品的形成得到了以下制造商的协助。

  • 高功能型低压铝导体电缆“RAKURAKU电缆”……古河电工产业电线株式会社(总公司:东京都荒川区;社长:松本 康一郎)
  • 专用压接端子……富士端子工业株式会社(总公司:大阪市西区;社长:本乡 辰也)
  • 铝制端子座……不二电机工业株式会社(总公司:京都市中京区;社长:八木 达史)

由这些产品构成的“RAKURAKU电缆系统”将在以下方面为客户做出贡献。

  1. 节约搬运、敷设电缆/整理电缆/终端处理/撤除等电缆工程的劳力
  2. 通过与必要资材、机械材料相关的一站式应对提高采购业务效率
  3. 规避因铜原料价格变动导致的铜价变动风险
  4. 降低电缆采购成本
  5. 防止失窃及腰痛(为“放心”“安全”做贡献)

本集团公司将能够为人手不足的工作现场所需要实现的“省力化”、“简单”、“使用便利”、“短时间”、“减少维护”做贡献的商品系列称为“古河电工RAKURAKU商品”,并进行推广。今后,预计截止2020年度的“RAKURAKU电缆”的销售额将扩大到21亿日元。

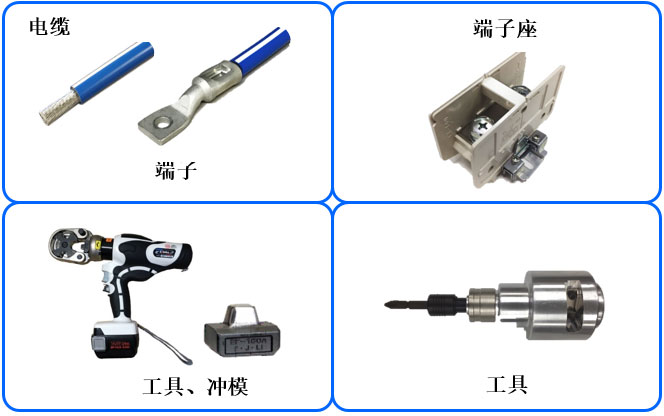

RAKURAKU电缆系统
