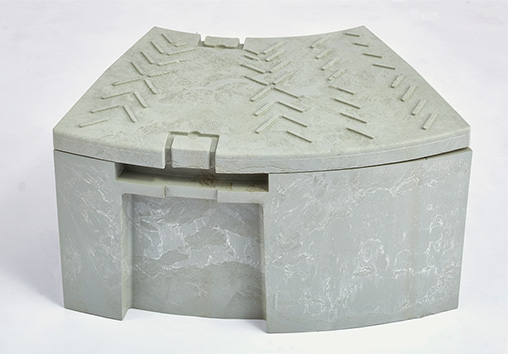

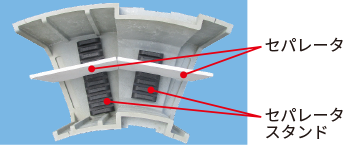

コーナー部・支障回避などに使用します。


販売単位:1組
寸法

サイズ | 付属品 |
A (mm) | α (度) | R (mm) | 重量 (kg) |
---|---|---|---|---|---|

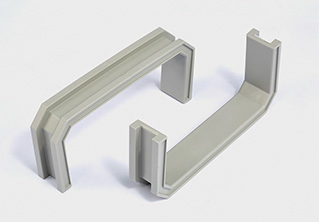

120S | オスオス アダプタ 1組(上下) |
120 | 45 | 350 | 2 |
150S | 170 | 4 | |||
200B | 270 | 8 | |||
300B | 390 | 13 | |||
430C | 540 | 19 |
(注) 300C、400Bサイズは対応していません。
(注) 430Cサイズについてはフレキシブルトラフによる曲げ施工も可能です。
グリーントラフ施工方法

直管と同様に、メス側とオス側を連結し敷設します。

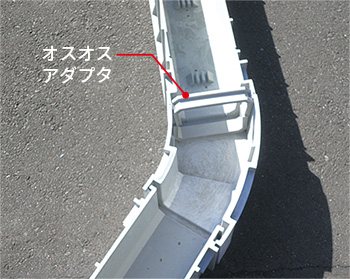

メス-メスとなる側は、オスオスアダプタを使用し接続してください。

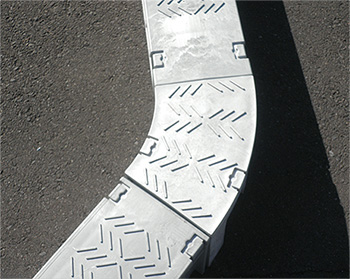

蓋を閉め、留め金具またはワンタッチバンドで蓋を固定してください。
製品の加工例
グリーントラフは丸ノコやホールソー等を使って現場での加工ができます。

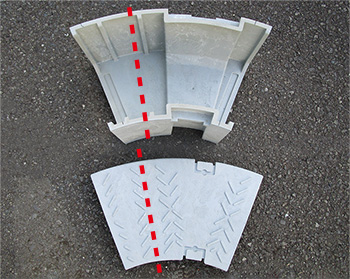

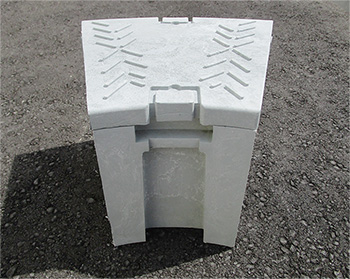

30°曲がり管の作成


45度曲がり管同様、トラフと連結可能です。
施工動画
施工方法の詳細や各種部品の取り扱い、製品加工の詳細については、技術サポート情報ページ(要ログイン)をご覧ください。
技術サポート情報(要ログイン) > エンジニアリング資料ダウンロード > グリーントラフ(エフレックスサイト)
