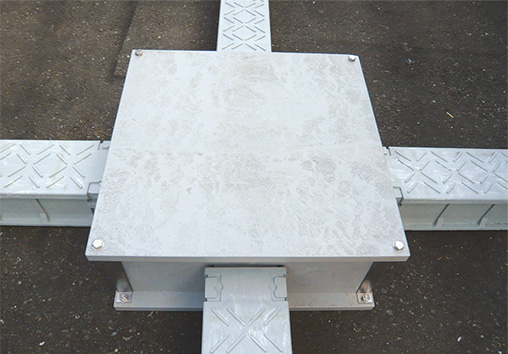

ケーブルの分岐個所に使用します。

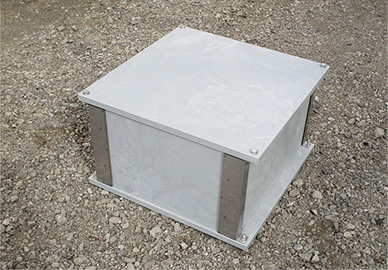

孔なしタイプは加工することで異なるサイズのトラフ等を接続することができます。



販売単位:1組
寸法
サイズ | 両分岐 トラフ呼び径 |
両分岐孔なし トラフ呼び径 |
寸法(mm) | 重量(kg) | |
---|---|---|---|---|---|
両分岐 | 両分岐孔無し | ||||
120S | ー | 120S、150S、150B | 600×600×280 | ー | 37 |
150B | 150B | ー | 34 | ー | |
200B | 200B | 200B、300B | 600×600×360 | 36 | 42 |
300B | 300B | ー | 33 | ー | |
400B | 400B | 300C、400B、430C | 690×690×420 | 46 | 50 |
430C | 430C | ー | 40 | ー |
(注) 両分岐(4方向に同じ孔サイズ)、両分岐孔なしのどちらかをご指定ください。
品番

施工動画
施工方法の詳細や各種部品の取り扱い、製品加工の詳細については、技術サポート情報ページ(要ログイン)をご覧ください。
技術サポート情報(要ログイン) > エンジニアリング資料ダウンロード > グリーントラフ(エフレックスサイト)
