こんなお悩みありませんか?
-
台風、ゲリラ豪雨等による
水害・浸水被害に備えたい -
防災製品を収納する
スペースがない -
いざという時に
人手が足りない
そのお悩み、折り畳み式止水板F-shield なら解決できます
折り畳み式止水板F-shieldの特長
-

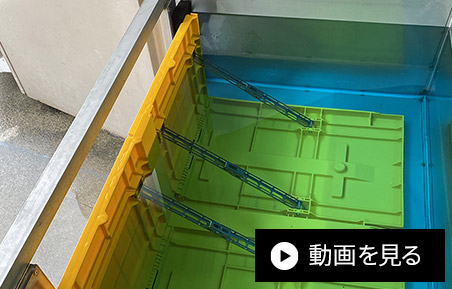

建物への浸水を簡単にしっかり防ぐ!
折り畳み式止水板F-shieldは、漏水量約200l/(h・m2)と、土嚢(土のう)に比べて約15倍の優れた止水性能を有しています。
(注) JIS A 4716 を参照した社内試験にて漏水量を確認した結果となります。
(注) 数値は水位50cm時の実験値であり保証値ではありません。
-

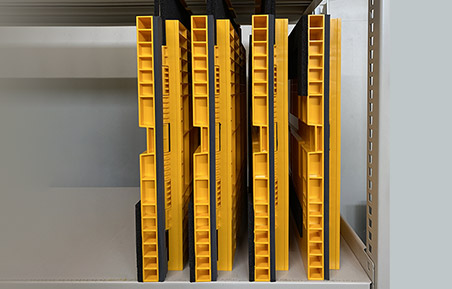

コンパクトに収納出来て、管理らくらく!
収納サイズ
580×680×80
(mm)
折り畳み式止水板F-shieldは、棚や狭い場所にも折り畳んで保管できる為、保管スペースを圧迫しません。宅配便で配送する事も可能です。
-

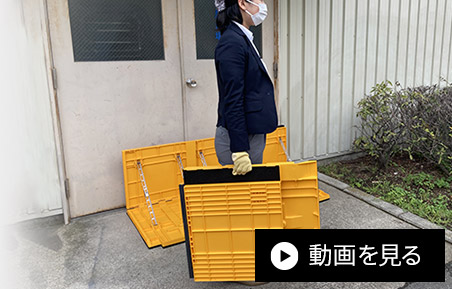

だれでも簡単に素早く運べる!組立てられる!
折り畳み式止水板F-shieldは、5.8kg/枚と軽量な為、簡単に持ち運ぶことができます。
折り畳み式止水板F-shieldと土嚢(土のう)の機能比較表
機能 | 折り畳み式止水板 F-shield |
一般的な土嚢 (土のう) |
---|---|---|
止水性能 | 〇 漏水量 約200ℓ/(h・m2)(注) (注)当社試験結果であり保証値ではございません |
△ 漏水量 約3,000ℓ/(h・m2) |
保管スペース | 〇 1枚 580×680×80mm |
〇 1袋 480×620×130mm (土を入れた状態) |
耐久年数 | 〇 10年以上(注) (注)当社試験結果であり保証値ではございません |
△ 紫外線に当たれば1週間、UVカット製品で約3年 |
繰り返し利用 | 〇 可能 |
△ 不可 |
廃棄方法 | 〇 通常手順で廃棄可能 |
△ 回収を依頼 (費用がかかる場合あり) |
重量 | 〇 1枚 5.8kg |
△ 1袋 25kg |
設置時間
(注)10m設置 |
〇 1人作業で約10分 |
△ 2人作業で約4時間 |
工事 | 〇 不要 |
〇 不要 |
見栄え | 〇 | △ |
設置時の助成金 | 〇 あり(自治体による) |
× なし(自治体による) |
設置場所 | △ 設置できない場所あり 現地調査を実施します |
〇 ほぼすべての場所に設置可能 |

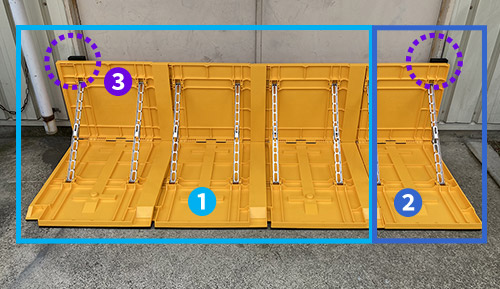

折り畳み式止水板F-shieldの構成部材
3つの部材を組合わせて地面に設置する事で優れた止水性能を発揮します
-

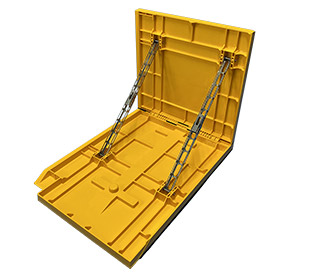

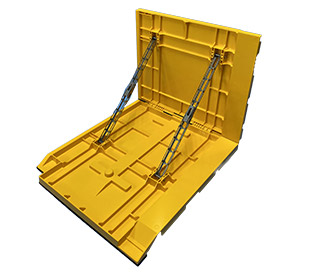

部材①
折り畳み式止水板F-shield地面に置くだけで、優れた止水性、固定力を発揮
連結、横幅・角度調整も可能 -
部材②
折り畳み式止水板F-shield(先端用)連結部分を無くした正面右端用部材により端部からの漏水を軽減
(注) 正面左端には、部材②F-shield(先端用)ではなく、部材① F-shieldを設置してください。
-

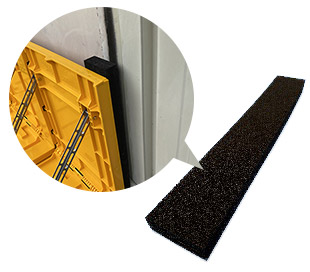

部材③
壁面用止水材本体と壁面との隙間を埋める為の部材
折り畳み式止水板F-shieldの仕様
部材① 折り畳み式止水板 F-Shield |
部材② 折り畳み式止水板 F-Shield (先端用) |
部材③ 壁面用止水材 |
|
製品画像 | |||

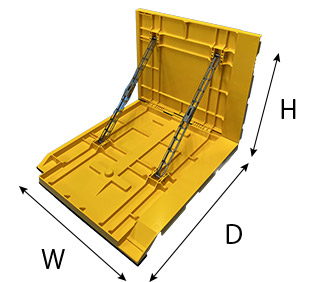

製品寸法 | W580×D680×H500mm | W500×D680×H500mm | W80×D30×H540mm |
保管寸法 | W580×D680×H80mm | W500×D680×H80mm | - |
重量 | 5.8 kg/台 | 5.3 kg/台 | 160 g/本 |
止水高さ | 500mm | - | |
素材 | 本体:ABS樹脂 金具:ステンレス パッキン:EPDM |
EPDM |
(注)ご使用の際は必ず取扱説明書をお読みください

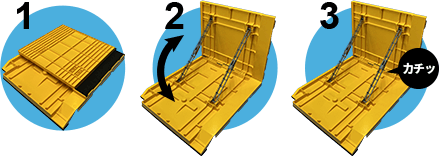

折り畳み式止水板F-shieldの設置手順
特別な工事は一切必要ございません。
折り畳み式止水板 F-shieldの設置動画と取扱説明書がご覧いただけます。
折り畳み式止水板F-shieldの導入実績
折り畳み式止水板 F-shieldを実際に導入された官公庁・自治体・民間企業様をご紹介させて頂きます。
-
導入実績 001
株式会社宮内建設
甑フルーツ園株式会社あびきによる工場への浸水から実感した折り畳み式止水板の必要性
-

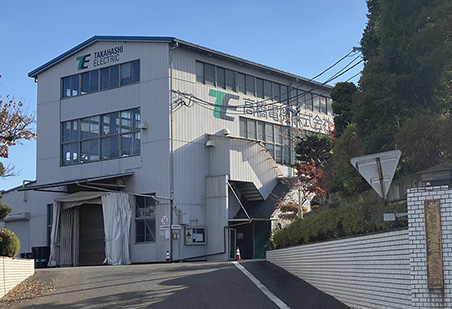

導入実績 002
高橋電機株式会社
折り畳み式止水板F-shieldで集中豪雨による工場玄関からの浸水に備える
-

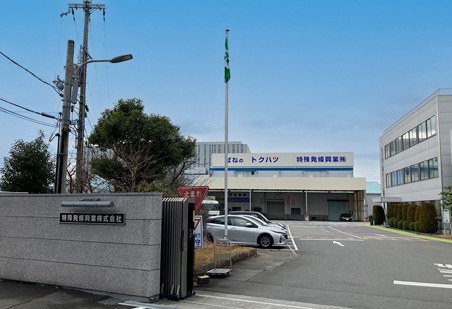

導入実績 003
特殊発條興業株式会社
折り畳み式止水板F-shieldで自動車メーカーからのBCP策定要求に対応
-

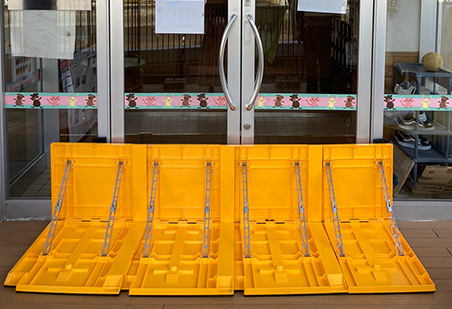

導入実績 004
某保育園
女性の多い職場
子どもたちの安全を守る為土嚢より軽い止水板を導入
-

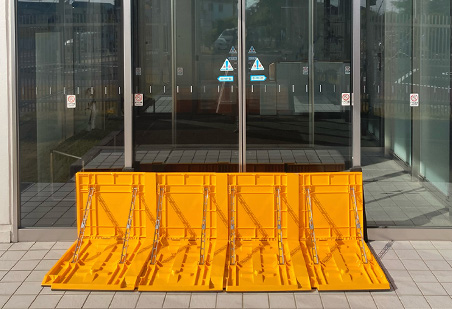

導入実績 005
某自動車部品メーカー
集中豪雨に対応する為
水嚢より片付けが簡単な止水板を導入
鹿児島県薩摩川内市との取組み
当社は2020年1月28日に鹿児島県薩摩川内市と古河電工は産業振興に関する連携協定を締結しました。

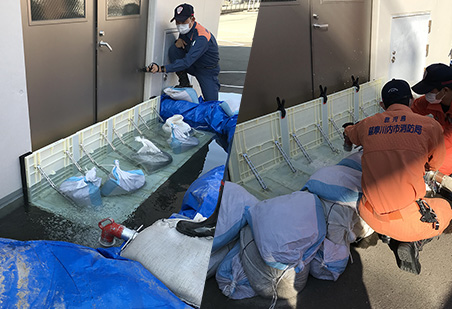

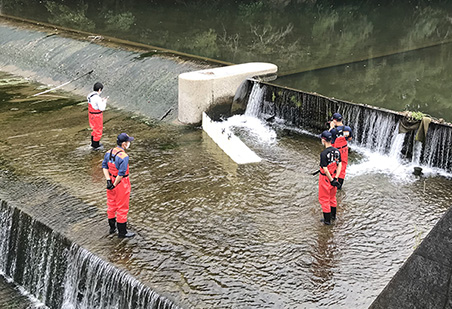

本取組みの中で、折畳み式止水板 F-shieldを薩摩川内市消防局様に実際に使用して頂く事で、実使用環境での性能を確認しました。
(注) 「土のう」や「水のう」を設置しなくてもご使用頂けます。
(注) 「土のう」や「水のう」をF-shield上に乗せて頂く事で、低水位時の止水性能をさらに高める事ができます。
掲載メディア
-
2022年6月28日折り畳み式止水板「F-shield」の発売開始を発表しました。
折り畳み式コンパクト止水板「F-Shield ™」を発売 ~ 水害時の浸水対策の止水板で、簡単施工と保管時の省スペース化を実現 ~
Q&A
-
A
完全に止水することはできませんが、土嚢に比べて1/15まで漏水量を軽減でき、WS-1相当の止水性能を有しています。
詳しくは止水試験動画をご覧ください。
(注) JIS A 4716 を参照した社内試験にて漏水量を確認した結果となります。
(注) 数値は水位50cm時の実験値であり保証値ではありません。
-
A

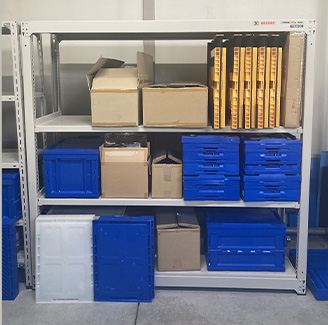

折り畳んだ際の製品のサイズは、折り畳み式止水板F-shieldがW580×D680×H80mm、折り畳み式止水板F-shield(先端用)がW500×D680×H80mmです。折り畳むと厚さ80mmまで薄くなる為、玄関や棚など、ちょっとした隙間に保管でき、省スペース化が可能です。
-
A

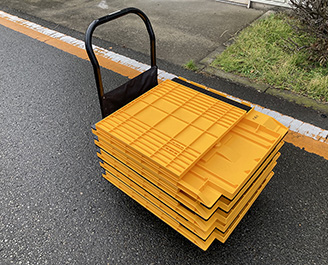

5.8kg/枚の為、数枚であれば手で運搬することが可能です。
数十枚を一気に運ぶ際は台車に積み重ねて運んでください。
-
A
本体は10年相当の耐候性試験で水圧に対する強度(引張強度)が低下しないことを確認しています。止水材が地面で削れてしまった場合は、買い替えて頂く必要がございます。
(注) 実験値であり保証値ではございません。
-
A
耐風圧実験において、背面に壁があれば、風速30m/sでも飛ばされないことを確認しています。背面に壁が無い場合、止水板単体では風速12m/sで飛ばされますが、止水板上に20kg程度の錘を乗せれば30m/sでも耐えられます。(台風の風速:17.2m/s以上) しかし、これらは実験値であり保証値ではございません。実使用環境で台風時に本製品を使用する場合は、止水板の上に重しを置いて本体が飛ばされないようにしてください。
-
A
底面のゴムにより水圧で地面に固定されるため流されません。
過去最大規模の河川氾濫における水の流速は5km/hですが、水高さ50cmの場合、摩擦抵抗によって流されないことを確認しています。
(注) 計算値であり保証値ではございません。
-
A
はい、使用可能です。
1台につき最大367kgfまでの水圧に耐えることができます。
(注) 実験値であり保証値ではございません。
-
A
耐荷重実験において、止水板の水平方向に367kgfの荷重を加えても破損しない事を確認しています。(流速5km/h×水高さ50cmとすると水平方向荷重は120kgなので、安全率3倍以上)
(注) 実験値であり保証値ではございません。
-
A
点字ブロック程度の凹凸であれば、止水材が追従します。
グレーチング、砂利道等への設置はお控えください。
-
A
折り畳み式止水板F-shield先端用の幅は500mmです。そこに折り畳み式止水板F-shieldを1台加えることで500mm加算されます。連結部で50mmの横幅調整が可能です。詳しくはこちら(対応間口幅)をご覧ください。
-
A
設置動画をご覧ください。
-
A
不要です。
-
A
助成金の対象となる可能性がございますので、お住いの自治体にお問い合わせください。
-
A
硬く平坦な路面での使用を想定して設計しております。
地面に段差やグレーチング、障害物がおちていないか等事前に確認してください。
-
A

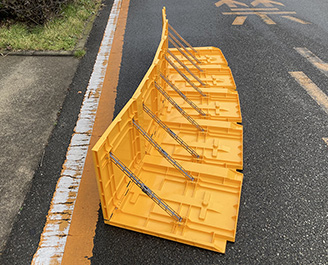

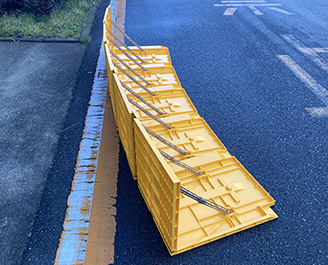

連結部で±5度の角度調整が可能です。
-
A
各自治体の定めた手順に則って廃棄して下さい。
-
A
本体はABS樹脂です。リサイクル可能です。
-
A
安全金具がついておりますが、止水板使用時は保護具を着用してください。
-
A
日本で製造しております。
-
A
法人(営業所、工場、店舗、ビルオーナー、デベロッパー等)や公共関係(役所、公民館、学校、保育園等)を中心に多数実績がございます。詳細は導入実績をご覧ください。
-
A
折り畳み式止水板F-shieldと土のうの機能比較表をご覧ください。
