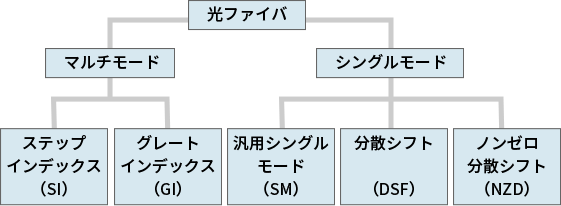

光ファイバの種類

光ファイバ中での光の伝搬の仕方には幾通りかあり、それぞれをモードといいます。コア径を小さくしていくと伝搬できるモードが減っていき、ついには基本モードだけが残ります。このように一つのモードのみを通す光ファイバをシングルモード(単一モード)光ファイバ(Single Mode optical fiber:SM)といいます。

屈折率分布形状

ステップインデックス型
マルチモード光ファイバ(SI)

グレーデッドインデックス型
マルチモード光ファイバ(GI)

シングルモード光ファイバ(SM)


GIファイバ

SMファイバ

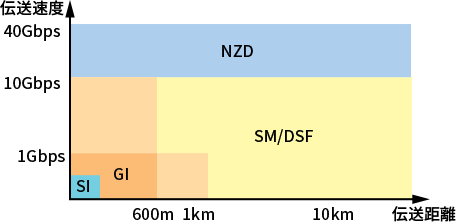

光ファイバの種類とその適用

光ファイバの種類とその適用グラフ

光伝送路に使用される一般的なSM光ファイバーケーブルは、1310nmで波長分散が0となり、1550nmで伝搬損失が最小となります。
