固晶用胶膜（DAF）是把各种各样的部件相互粘贴在一起的胶膜。
通过热来软化后粘贴在部件上，固化后可以维持强劲的粘结力。
我们也有与切割胶带一体化的切割固晶用胶膜(DDAF)，可根据客户的要求推荐最合适的产品。

特长

关于导电性/导热性的切割固晶用胶膜

规格（代表产品）

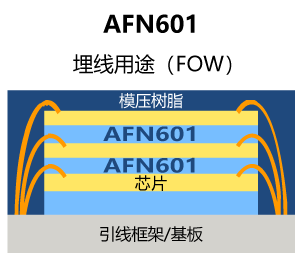

  AFN603 AFN303 AFN601

固化条件（注）

 150℃, 60分
或
180℃, 60分		 150℃, 60分 150℃, 60分
或
120℃, 60分（半固化）
到达固化温度的升温时间 30分 30分 30分
DAF厚度 µm 20/25/50 10 50/60/80
切割用胶带的种类 UV型 UV型 UV型
切割用胶带的厚度 µm 100 100 100
推荐UV照射量 mJ/cm2 200 200 200
热膨胀率 αlpha1 ppm/K 37 33 26
αlpha2 ppm/K 132 125 80
Tg (TMA) deg.C 115 120 156
融化粘度 70℃ Pa･s 37400 25000 16000
120℃ Pa･s 2000 1350 1600
弹性率 50℃ MPa 2900 4500 6000
250℃ MPa 56 100 650
吸水率 85℃, 85%, 100h wt% 0.8 0.8 0.7
推芯片测试
2*2mm 硅芯片 		室温 MPa 60 60 50
260℃ MPa 12 12 16

（注） 在实际粘贴时，如有残留气泡，推荐分段固化（120℃，60分钟+150℃ 60分钟）

标准规格

以下为AFN603，AFN303，AFN601的标准规格

项目 标准规格
1卷片数 50片或200片
推荐保存温度 -5℃～10℃
有效期限 从生产日起1年
回温后的有效期限 一个月

其它产品的介绍

除了上述产品以外，我们还提供齐全的适合各种各样用途的产品。

只要您把用途・使用条件联系给我们，我们就会向你介绍最合适的胶带。

从机能找索引

切割

研磨

搬送

耐受

透过

粘贴

埋入

传递

产品目录：半导体用胶带（PDF）

有关半导体用胶带的咨询

前往咨询填表

返回首页

有关半导体用胶带的咨询
