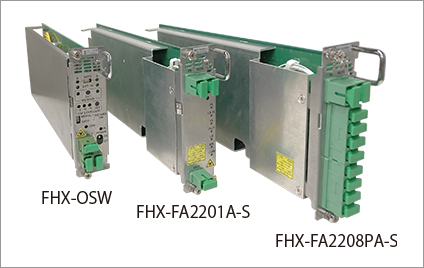

光増幅器・光SWを混載可能な3Uおよび1Uサブラック装置です。
3Uは9スロット、1Uは2スロットを有しFTTH映像配信系のセンター局と中継局の設備を効率よく構築できます。

FHX-FA□□□□

項目 仕様
サブラック：3U FHX-SR-3JE
※9スロット、AC電源セットとDC電源セットを選択可能
サブラック：1U FHX-SR-1JE
※2スロット、AC電源セットとDC電源セットを選択可能
光入力波長 1550～1560nm
光コネクタ SC/APC
光モニタポート 既定出力時に0dBm前後を出力
光モニタポート 既定光出力値にて0dBm前後出力
冷却方式 強制空冷（3Uサブラック・1Uサブラックとも背面のファンから吸い出し）
専有スロット数 全カード1スロット（3Uに最大9台、1Uに最大2台搭載可能）
カード寸法 33.0（W）×122.6（H）×290.7（D）mm
カード質量 0.8kg以下
監視系 フロントパネルのLEDによる状態監視、LASERスイッチによる光出力ON/OFF
SVカード(FHX-SV-A/FHX-SV-1-A)を介した各種遠隔監視・制御
WEB画面から詳細な監視制御が可能、SNMP対応

（注）上記仕様中の寸法に関しては、突起物を含みません。

個別の光学仕様 カード型名 Option 仕様
FHX-FA0808A-S − 8dBm×8、Pin=-5～+10dBm
FHX-FA0808RA-S LD冗長 8dBm×8、Pin=−5～+10dBm
FHX-FA1404A-S − 14dBm×4、Pin=−5～+10dBm
FHX-FA1404RA-S LD冗長 14dBm×4、Pin=−5～+10dBm
FHX-FA1802A-S − 18dBm×2、Pin=−5～+10dBm
FHX-FA1002A-S − 10dBm×2、Pin=−5～+10dBm
FHX-FA2201A-S − 22dBm×1、Pin=−5～+10dBm
FHX-FA2001A-S − 20dBm×1、Pin=−5～+10dBm
FHX-FA1801A-S − 18dBm×1、Pin=−5～+10dBm
FHX-FA1601A-S − 16dBm×1、Pin=−5～+10dBm
FHX-FA1401A-S − 14dBm×1、Pin=−5～+10dBm
FHX-FA2008A-S − 20dBm×8、Pin=+7～+15dBm
FHX-FA2008RA-S LD冗長 20dBm×8、Pin=+7～+15dBm
FHX-FA2208A-S − 22dBm×8、Pin=+7～+15dBm
FHX-FA2208RA-S LD冗長 22dBm×8、Pin=+7～+15dBm
FHX-FA2504A-S − 25dBm×4、Pin=+7～+15dBm
FHX-FA2602A-S − 26dBm×2、Pin=+7～+15dBm
FHX-FA2008PA-S プリ付き 20dBm×8、Pin=−5～+10dBm
FHX-FA2208PA-S プリ付き 22dBm×8、Pin=−5～+10dBm
FHX-FA2504PA-S プリ付き 25dBm×4、Pin=−5～+10dBm
FHX-FA2602PA-S プリ付き 26dBm×2、Pin=−5～+10dBm

FHX-OSW

項目 仕様
サブラック：3U FHX-SR-3JE
※9スロット、AC電源セットとDC電源セットを選択可能
サブラック：1U FHX-SR-1JE
※2スロット、AC電源セットとDC電源セットを選択可能
光入力波長 1460～1620nm
光SWタイプ FHX-OSW：2×1光SW
（メカニカル自己保持型光スイッチ）
光コネクタ SC/APC
光入力レベル −20～+23dBm
挿入損失 挿入損失1.5dB以下（1460～1570nm）
挿入損失2.0dB以下（1570～1620nm）
切替時間 20ms以下（保護時間設定0sの時）
冷却方式 強制空冷
（3Uサブラック・1Uサブラックとも背面のファンから吸い出し）
専有スロット 1スロット（3Uに最大9台、1Uに最大2台搭載可能）
カード寸法 33.0（W）×122.6（H）×290.7（D）mm
監視系 フロントパネルのLEDによる状態監視、パネルスイッチによる切替制御
SVカード（FHX-SV-A/FHX-SV-1-A）を介した各種遠隔監視・制御
WEB画面から詳細な監視制御が可能、SNMP対応

（注）上記仕様中の寸法に関しては、突起物を含みません。
