MOFN-XREP (10G) / MOFN-REP (1G)
PON光信号を電気信号に戻して再生中継することで、センター・ONU間を最大60kmまで延長できる屋外用リピータ装置です。
遠隔の小規模エリアへのFTTHサービスを、サブセンターを建設することなく提供可能です。
映像ユニット(光アンプ内蔵)により放送のサービスにも対応します。
項目 | 仕様 | |
---|---|---|
製品 | MOFN-XREP(10G) | MOFN-REP(1G) |
伝送媒体 | SMF | |
PON光波長(UPLINK) | PON波長をそのまま使用、1心1PON | PON信号をCWDM波長に乗せ多重、1心最大6PON |
下り:1480~1500nm(1G)、1575~1580nm(10G) 上り:1260~1360nm(1G)、1260~1280nm(10G) |
下り:A タイプ:1310、1330、1350nm B タイプ:1430、1450、1470nm 上り:A タイプ:1570、1590、1610nm B タイプ:1490、1510、1530nm |
|
PON光波長(DOWNLINK) | 下り:1480~1500nm(1G)、1575~1580nm(10G) 上り:1260~1360nm(1G)、1260~1280nm(10G) |
下り:1480~1500nm 上り:1260~1360nm |
最大距離 | UPLINK:40km(センターPIF~本装置間)(注1) DOWNLINK:20km(本装置~DONU端末間)(注1) |
|
PONロスバジェット | UPLINK:29dB(センターPIFとの対向)(注2) DOWNLINK:29dB(DONU端末との対向)(注2) |
|
PON最大回線数 | 2PON(通信ユニット×1、映像ユニット×1搭載時) | 9PON(通信ユニット×3搭載時) 6PON(通信ユニット×2、映像ユニット×1搭載時) |
PON加入者収容数 | 最大128×2PON=256加入者 | 9PON時:最大576加入者 6PON時:最大384加入者 |
UPLINK I/F | 10G:SFP+(SC/SPC型) 1G:SFP(SC/SPC型) | SFP(Duplex LC/SPC型) |
DOWNLINK I/F | 10G/1G: XFP(SC/SPC型) | SFP(SC/SPC型) |
映像ユニット(光アンプ内蔵) | +14dBm×3ポート、光入力-5~+10dBm | Aタイプ:+12dBm×3ポート、光入力-5~+10dBm Bタイプ:+14dBm×3ポート、光入力-5~+10dBm |
監視ユニット | 監視信号をメディコンでCWDM波長でWDM伝送、遠隔よりWEBブラウザにて本装置を監視制御可能 | |
監視波長:1350nm(下り)、1430nm(上り) | 監視波長:1270nm(下り)、1290nm(上り) | |
動作条件 | 屋外用、環境温度-20~+40℃、連続運転 | |
電源 | AC60V電源 | |
電源/消費電力 | 125VA以下(最大構成時) | 66VA以下(最大構成時) |
寸法 | 412(W)×266(H)×185(D)mm | |
質量 | 14kg以下 |
(注1)最大伝送距離はロスバジェット・伝送路品質にも依存。
(注2)パワーペナルティ1dB含む。PIF~本装置の間に入るWDMや分岐カプラのロスは別途考慮が必要。
(注)上記仕様中の寸法に関しては、突起物を含みません。

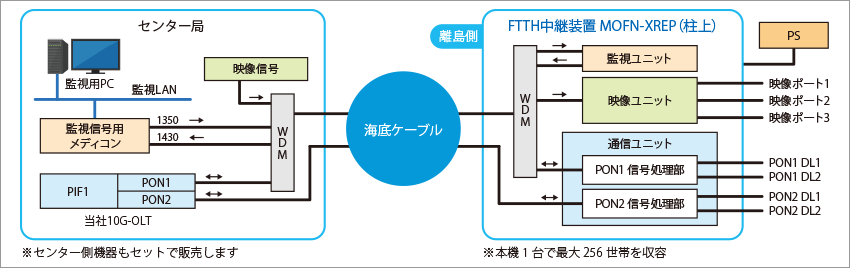

10G中継装置によるシステム例(離島エリアの加入者収容)
