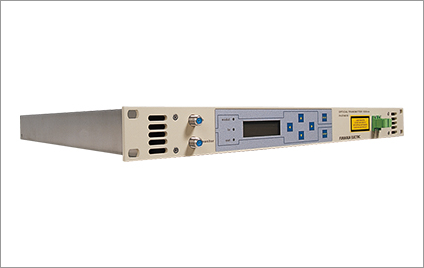

FH-OT-8601B
RF放送信号の長距離伝送用光送信器です。光アンプと組み合わせて、映像の多チャンネル、長距離伝送が可能です。外部変調方式を採用し、TIU-GridのDWDM波長に対応しており、各種多重が可能です。Lバンド帯域にも対応可能です。
| 項目 | 仕様 | |
|---|---|---|
| 入力部定格 | 伝送周波数帯域 | 70～770MHz |
| RF入力レベル | 80dBμV | |
| RFモニタレベル/コネクタ | 入力レベルに対してー20.0dB/F型 | |
| 発光波長 | 1550～1560nm、1570nm（ITU-grid） | |
| 発光波長調整範囲 | ±100GHz（50GHzステップ） | |
| 光出力レベル/光出力ポート | ＋8.5dBm以上/2ポート | |
| SBS抑圧 | ＋13.0～＋19.0dBmで設定可（0.1dBステップ） | |
| 性能 | RF入力リターンロス | 15.0dB以上 |
| 相対強度雑音 （RIN） | ー158.0dB/Hz以下（ー160.0dB/Hz 標準） | |
| CNR（注1） | 50.0dB以上 | |
| CSO（注1） | 65.0dB以上 | |
| CTB（注1） | 65.0dB以上 | |
| その他 | インターフェース | イーサネット10/100インターフェース、ウェブブラウザソフト、SNMPで監視・制御可能 |
| 電源/消費電力 | AC100V または DC-48V/AC80VA以下 DC65W以下 | |
| 寸法 | 寸法 480（W）×464（D）×49（H）mm（JIS）、483（W）×464（D）×44.5（H）mm（EIA） | |
| 質量 | 12.0kg以下 | |
（注1）弊社試験用光受信器との対向性能（光入力0dBm時）
（注）上記仕様中の寸法に関しては、突起物を含みません。
