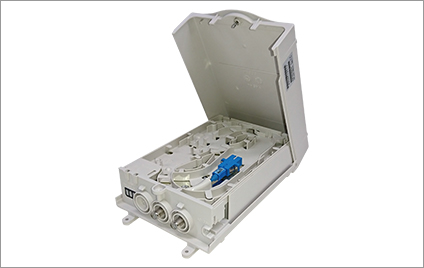

F26S-OR-ZS1
BS左旋まで対応できる2.68GHz V-ONU端末です。 －14～－2dBmのワイドレンジ受光型となっています。
| 項目 | 仕様 | ||
|---|---|---|---|
| 受光素子 | pin-PD | ||
| 伝送波長 | 1550nm帯 | ||
| 光コネクタ | SC/SPC | ||
| 受光レベル | 条件1 | −12～−2dBm （256QAM含む場合） | |
| 条件2 | −14～−2dBm （256QAM含まない場合） | ||
| 周波数帯域 | 70～770MHz、1000～2681MHz | ||
| 入力条件別 信号出力レベル |
条件1 | 256QAM信号：変調度4.4%/ch×20ch | 88dBμV |
| 64QAM・OFDM信号：変調度2.2%/ch×80ch | 82dBμV | ||
| BS/CS-IF信号：変調度1.0%/ch×36ch | 85dBμV | ||
| 条件2 | 64QAM・OFDM信号：変調度3.0%/ch×80ch | 85dBμV | |
| BS/CS-IF信号：変調度1.0%/ch×36ch | 85dBμV | ||
| 遠隔制御周波数 | 75.5MHz、FSK制御 | ||
| 遠隔制御パターン | 全帯域ON・全帯域OFF・CATV帯のみOFF・BS/CS-IF帯のみOFF （LEDにて状態識別可能） |
||
| 出力端子 | F型・レセプタクル×1 | ||
| 出力モニタ端子 | F型・レセプタクル×1（出力端子の20dBダウン） | ||
| 電源 | AC100V±10% | ||
| 消費電力 | 4.3W | ||
| 寸法 | 125（W）×188（H）×55（D）mm | ||
| 質量 | 本体：0.7kg以下、PI内蔵電源：0.3kg以下 | ||
（注）上記仕様中の寸法に関しては、突起物を含みません。
