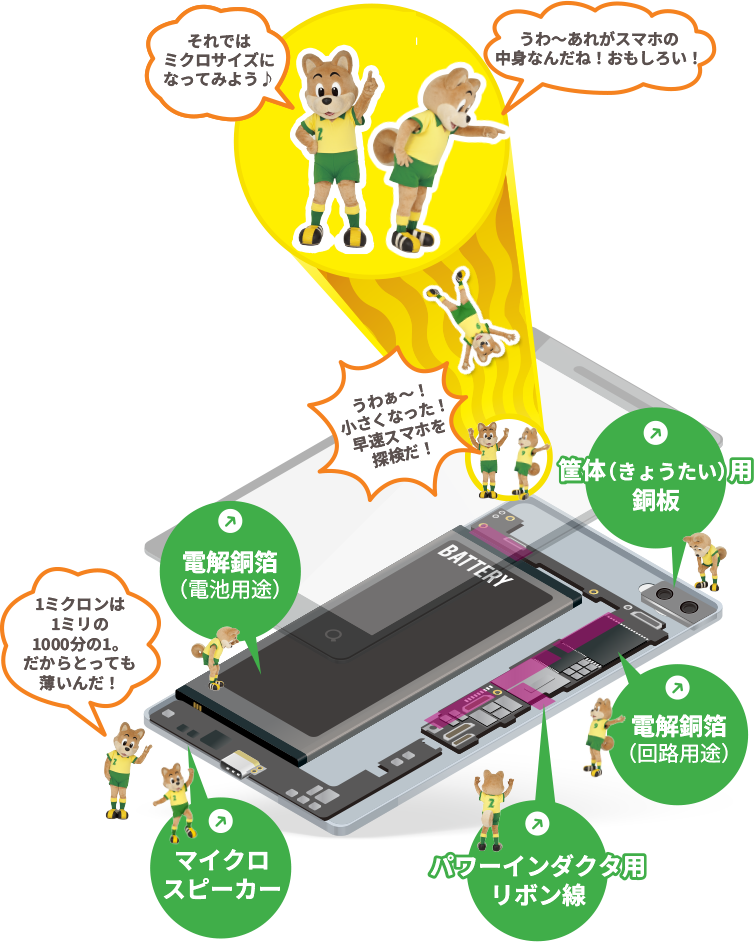

第4回スマホ編

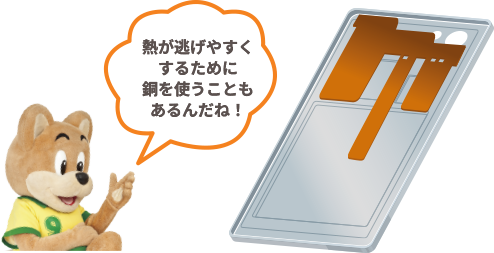

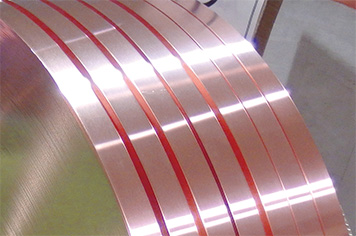

スマホの外側、筐体と呼ばれる部分に銅の板が使われることもあります。
銅は電気だけでなく、熱も伝えやすい性質があるので、筐体の内側に銅の板を貼ったり、他の金属と組み合わせて使うことで、スマホの内部から出る熱を上手に逃がすはたらきをしています。
また、銅の純度が高いほど効率よく熱を伝えることができるので、ここでは純度が最も高い無酸素銅（OFC）が活躍しています。

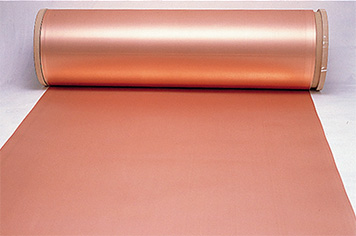

スマホの中では、いろいろな部品に電気信号を伝えたり電力を供給するため、基板と呼ばれる板のような部品が使われています。その 基板の中で電気を通す「道」の役割をしているのが、回路基板用電解銅箔です。
情報をより速く、よりたくさん送るために高周波信号を確実に伝える銅箔（高周波回路箔）や、ごく小さな基板にもきめ細かい道を作れるような加工のしやすい銅箔もあります。

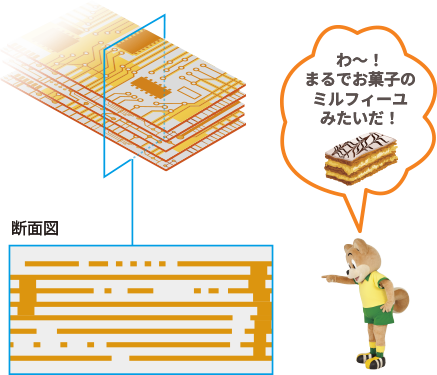

限られたスペースでさまざまな部品へ電気や信号を送れるよう、基板の中には何層も重ねられた状態で銅箔が使われています。

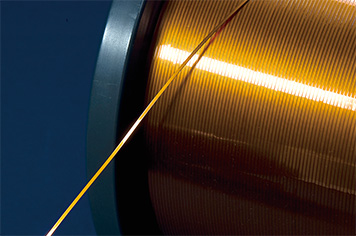

リボン線はパワーインダクタという、電気エネルギーを磁気エネルギーとして蓄えたり放出することで電圧を調整する部品の中に使われており、電気を通すはたらきをしています。リボン線を巻くときの径のサイズや巻く回数を変えることにより、磁界の強さをコントロールすることができます。
パワーインダクタは現在、高性能なスマホでは1台あたり40個ほど使われていますが、さらに機能が高くなるほどインダクタの数も増えます。
よりたくさんのインダクタを搭載するために、インダクタの小型化がどんどん進んでいます。
リボン線は、平らで薄いリボンのような形をしているので、丸い線よりも隙間なくたくさん巻くことができ、小型化に貢献しています。また、高い電圧に耐えられる銅エナメル線なので、高機能な部品を動かす大きな電気エネルギーもへっちゃらです。
スマホ向けパワーインダクタ市場でシェアNo.1です！

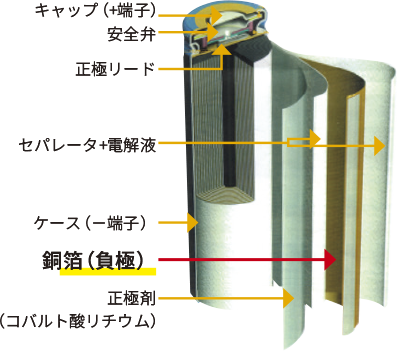

スマホの充電池に使われている、リチウムイオン電池の中には、薄～い銅の箔が使われています。電気を通しやすい銅の特性をいかして、化学反応で作り出された電気を通すはたらきをしています。
電池の薄型化が進むなか、とても薄く、よく伸びて加工しやすい電池用電解銅箔を安心の安定品質でお届けしています。
なんと！「5ミクロン」の薄さまで作れます。

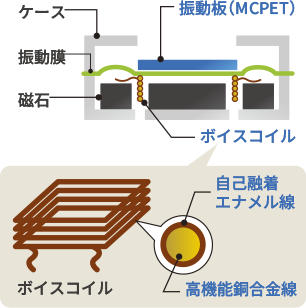

耳もとで相手の声を聞いたり、動画や音楽の音を聴くときのスピーカー部分に内蔵されています。
音の電気信号でボイスコイルを動かし、その動きが振動板に伝わって、音が出ます。
ボイスコイルには、電気信号を伝えやすく、柔軟かつ曲げ伸ばしの動きに耐えられるエナメル線（自己融着エナメル線）が、そして振動板に含まれるコア材には、耐熱性や吸湿性にすぐれた特殊なプラスチック素材（MCPET）が使われています。

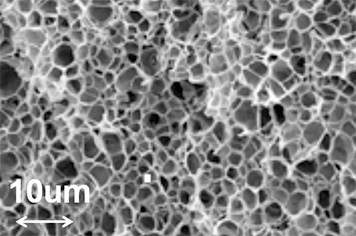

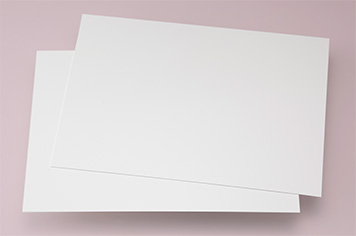

古河電工が世界で初めて開発した、5ミクロン以下の気泡径で形成された超微細発泡樹脂シートです。この微細気泡構造によって、高剛性と軽量化 を実現しているほか、現在では80ミクロン程度の厚さまで加工が可能となっており、年々薄型化していくスマホの音質安定化を支えています。

エナメル線の絶縁皮膜の周りの樹脂（自己融着層）が、熱によって溶けて接着剤のはたらきをし、コイルの形を固定することができます。ボイスコイルは、大きな音を出すときほど発熱しやすくなります。自己融着エナメル線は、スマホ操作中のボイスコイルの発熱により高温になっても、コイルの形状が崩れず、電気絶縁性能を維持することができるよう、樹脂の性質が工夫されています。

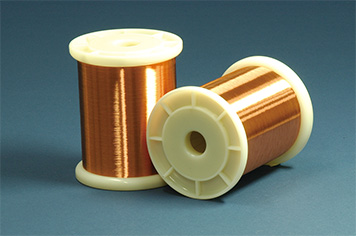

導電性に優れ、曲げに強く、小さく巻くことができる合金線です。マイクロスピーカーから高音質でクリアな音を出すことや、スピーカーの長寿命化に貢献しています。
